【摘要】 面向金属薄膜、焊点、Cu-Cu互连和结构合金，说明4D-STEM如何分析织构、电迁移、空洞成核和晶界网络演化。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



先给结论：对金属薄膜、焊点和互连来说，很多关键问题都不是单点问题，而是空间分布问题。比如织构是否均匀、晶界网络怎样变化、空洞从哪里成核、电迁移先走哪条路径，这些都非常适合用 4D-STEM 做定量图谱。



1. 为什么金属互连场景特别适合 4D-STEM？

因为这类结构往往尺寸小、局部应力复杂，而且失效经常和晶界、取向差、空洞边界及表面重构有关。4D-STEM 可以同步给出：

  • 取向图和取向差分布；

  • 晶界网络和高角/低角晶界比例；

  • 空洞边界与三叉结位置；

  • 通电或热处理前后的结构时间序列。



2. Cu-Cu 直接键合线案例告诉了什么？

文中原位 4D-STEM 研究显示，在约 10^7 A·cm^-2 电流密度下，无空洞样品先经历晶界扩散阶段，再转入更快的表面扩散阶段；空洞在三叉结成核，表面向低能 {111} 晶面重构。预存空洞样品则更快进入失效过程，寿命约缩短到无空洞样品的 1/4.8。这些结论仅限该论文的键合线结构与实验条件。

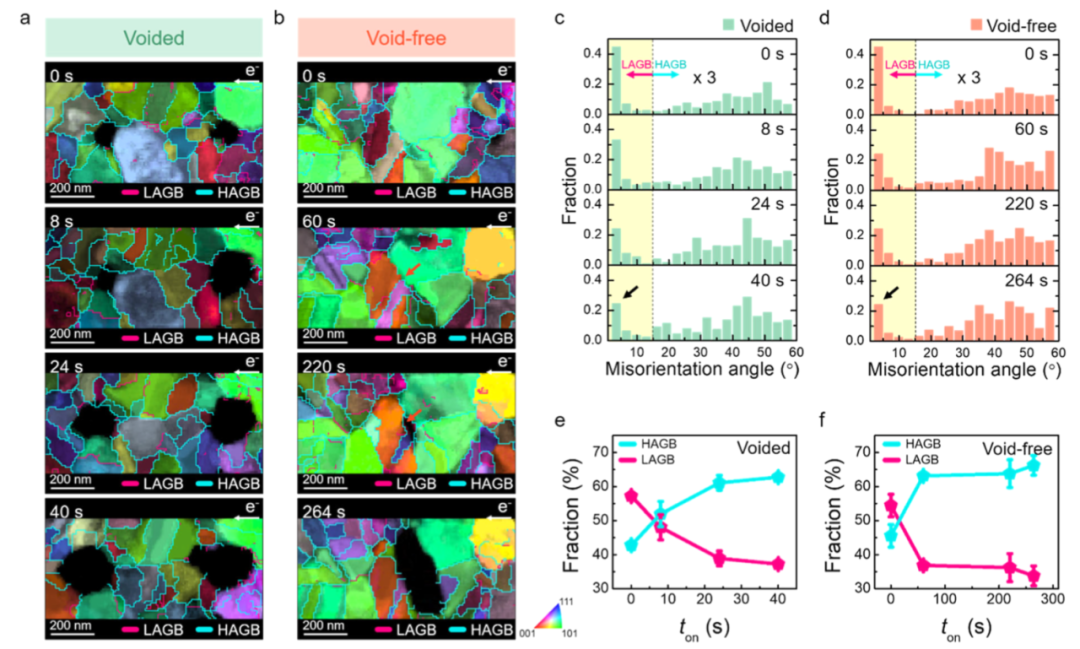

图：原位 4D-STEM 可直接比较有空洞和无空洞样品在电迁移过程中的结构演化。



3. Fe-Co 薄膜案例为什么值得看？

Fe-Co 金属薄膜案例的核心价值在于，它把“织构 - 工艺 - 磁性能”问题直接放进 4D-STEM 织构分析框架里，并借助深度学习提高逐像素分析精度和效率。对于磁性薄膜或功能薄膜项目，这类路径非常有参考意义。

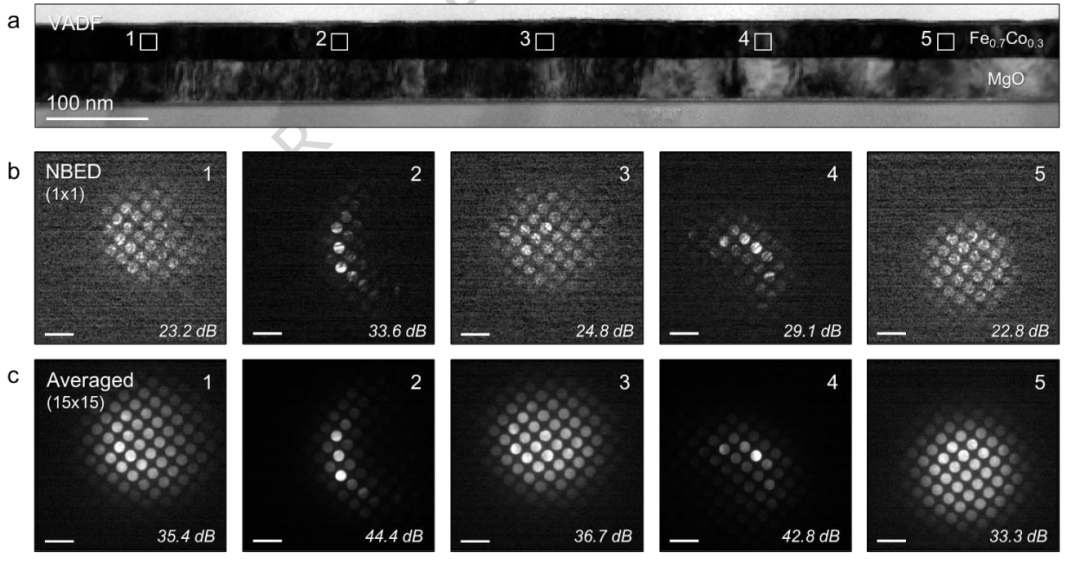

图：4D-STEM 适合做薄膜逐像素织构分析，而不是只给平均衍射信息。



4. 这类样品送样前最需要明确什么？

建议至少说明：

  • 材料体系、沉积或键合工艺；

  • 是否已有空洞、裂纹或界面异常；

  • 是否要做原位通电、热处理或前后态对比；

  • 目标是织构分析、应变图谱还是失效定位；

  • 是否需要和截面 FIB、EBSD 或 XRD 联用。



5. 为什么很多项目还要配合 FIB 制样？

因为金属互连、焊点和界面问题通常依赖精确的截面位置与电子透明区域。FIB 的价值在于：

  • 快速定位关键失效区域；

  • 制备适合 4D-STEM 的电子透明薄片；

  • 保留空洞、晶界或界面结构的真实位置关系。



6. 什么时候适合在前期就找科学指南针沟通？

如果你的目标是把织构、电迁移、晶界网络和失效位置放进一条完整证据链，最好在送样前就统一规划制样、测试状态点和后续联用路线。科学指南针可围绕 4D-STEM、FIB 制样和相关联用表征沟通测试路径，但具体方案仍应以样品结构和研究问题为准。



常见问题

只做 EBSD 能替代 4D-STEM 吗？

很多情况下不能，因为 EBSD 更偏大面积统计，4D-STEM 更适合纳米尺度局部结构制图。

原位电迁移一定要做吗？

不一定。如果只是比较失效前后，静态对比也有价值；若要追机制演化，原位更有优势。

薄膜越薄越好吗？

也不是，关键是达到电子透明同时尽量减少制样引入的损伤和畸变。
