【摘要】 说明如何用原位 EBSD 追踪裂纹附近的晶粒取向、KAM 与晶界关系,并建立不过度外推的失效证据链。

科研人必备干货|全套科研知识库

常用科研资料汇总,点击领取即可获取。



裂纹并不总从肉眼最显著的缺陷开始。对加载中的材料而言,晶界错配、相界、局部取向梯度和表面滑移都可能影响应变如何积累。原位 EBSD 的优势是在同一观察区域内把裂纹出现前后的晶粒图、取向图和局部错配趋势连起来,但这些信息应被视为失效假设的证据,而不是单独证明因果。



裂纹萌生前可观察哪些局部信号

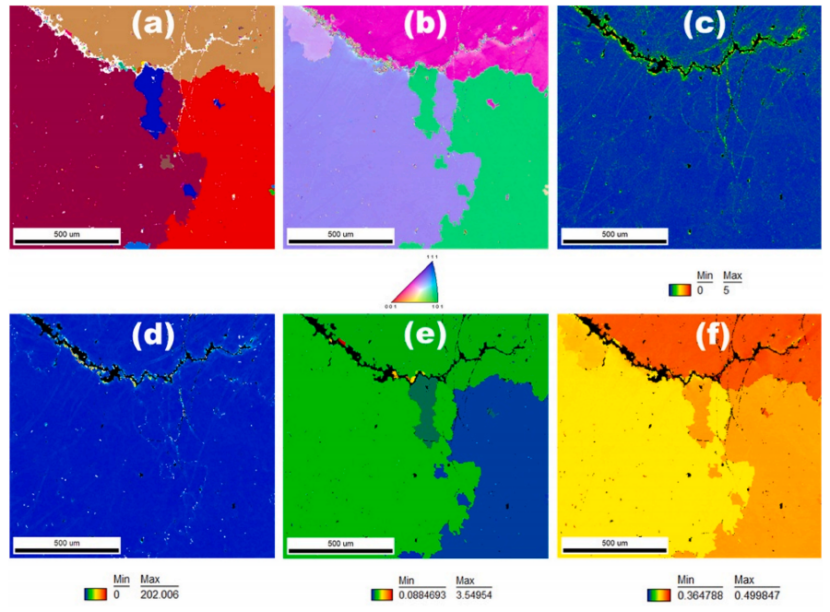

裂纹尖端或扩展路径附近出现较高 KAM,可能提示局部塑性错配更加集中;IPF 图能展示裂纹跨晶或沿晶前进时所经过的取向环境;晶粒图和晶界类型则可帮助定位裂纹与特定界面的空间关系。连续观察的关键是把这些变化与实际载荷步、应变和图像位置一一对应,避免将不同视场的差异误写成过程演化。



证据应该如何组合

观察

合理的第一步解释

需要补充的核对

裂纹邻近 KAM 上升

局部错配/变形集中增强

花样质量、步距、表面损伤

裂纹沿晶界偏转

界面可能参与路径选择

晶界类型、相邻取向和重复性

晶内出现滑移线

该晶粒存在局部塑性活动

表面起伏和加载方向

局部相图改变

可能有可索引组织变化

相标定、低面积分数与索引率

“KAM 高”不能自动推导“位错密度精确更高”,更不能单独宣称裂纹由某一机制唯一驱动。KAM 受步距、噪声和局部取向差定义影响;裂纹也会改变表面和花样质量。较稳健的写法应清楚区分观测、解释假设和验证动作:先报告在哪个载荷窗口出现了何种图谱变化,再列出替代解释,最后通过重复试样、静态高分辨表征或断口观察进行检验。



加载路径与同视场定位的价值

若只看断裂后的终态,无法判断局部化是裂纹前因还是裂纹后果。原位方案应设置合理的载荷停留点,在疑似起裂窗口提高采集密度,并保留初始态与回退或卸载参照。对于表面起伏明显、变形较大的试样,还要记录区域标记和 SEM 图,确认每一帧确实对应同一组晶粒。

科学指南针可在原位 EBSD 失效项目的方案讨论中协助明确裂纹关注区、加载节点和图谱输出;若需要验证位错结构、微小第二相或界面化学,则应把 TEM、EDS 等作为补充证据纳入同一研究路径。

当项目由科学指南针协同规划原位 EBSD 与补充表征时,应把“裂纹前的局部化信号”和“裂纹后的终态特征”分成不同取样与分析节点,避免由终态图反推未经验证的起裂机制。



常见问题

裂纹沿晶扩展是否说明所有晶界都危险?

不是。需要比较裂纹所经晶界与未开裂晶界的取向关系、边界类型、局部应变和载荷历史。

为什么裂纹尖端常出现较高 KAM?

裂纹附近可能发生塑性变形和取向梯度累积,但同时要核对裂纹造成的花样质量变化,不能只据颜色深浅判断。基础图谱边界可参见原位EBSD能看什么:晶粒取向、相变与局部应变的动态判读。
