传统 EBSD 更多回答材料在变形或热处理之后变成什么；原位 EBSD 的特点是在同一视场内连续采集，让加载、加热等过程与晶粒取向、晶界和局部错配的变化对齐。它并不是任何组织问题的万能答案，但在需要判断变化从何时开始、首先出现在哪类晶粒或界面时，能提供静态前后对比缺少的过程证据。



原位 EBSD 能连续观察哪些变化

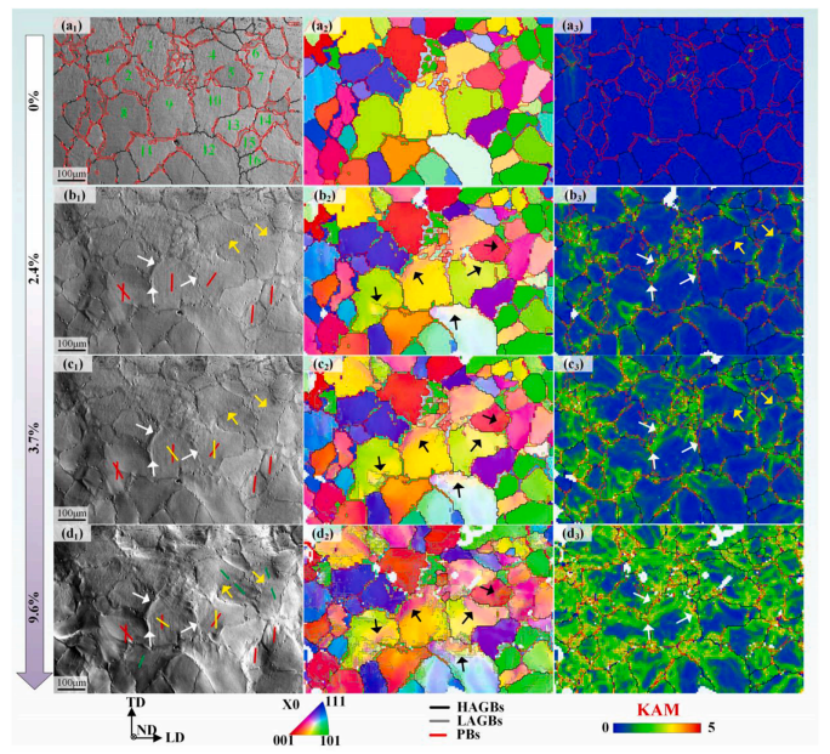

IPF 图适合追踪晶粒取向颜色梯度、晶粒拉长和旋转趋势；相图可用于观察可索引相的出现、消失或面积趋势；KAM 反映邻近测点的局部取向差，常用于定位局部变形更显著的区域；晶界图则帮助判断变化是否靠近低角、高角或孪晶界。将这些图与载荷、温度和时间对应，才能提出“在某个窗口出现局部化”这一类可检验的结论。



每类图谱的证据边界

数据

更适合回答

不能单独推出

IPF/取向图

晶粒旋转、取向梯度和形貌变化

精确位错密度或应力值

KAM

局部错配和变形集中趋势

唯一的应变或损伤机制

相图

可索引相的空间与时间变化

低含量相的绝对含量

晶界与滑移迹线

界面附近的协调或受阻线索

裂纹必然从该界面萌生

原位实验中，图像漂移、表面状态改变、索引率下降和视场偏移都可能制造看似合理的颜色或峰值变化。因此，应保留每一步的采集条件、图像质量指标和同一区域定位依据；对弱小区域、低面积分数相或单次异常，应保留不确定性而非直接写成机制。



从研究问题反推采集设计

若关心滑移或局部化，采集步距和时间间隔要能分辨晶界附近的梯度；若关心相变，优先确认候选相的晶体学信息和相图索引质量；若关心退火晶粒长大，则温度平台和保温时间应被完整记录。科学指南针可在原位 EBSD 项目的方案沟通中，协助把目标现象转化为外场路径、同视场定位和数据输出要求，使后续图谱能回应具体问题。

在科学指南针提交原位 EBSD 需求时，将待验证的现象、外场节点和已有静态 EBSD 结果一并说明，有助于把 IPF、KAM、相图和晶界统计的输出重点限定在真正需要回答的判断上。



常见问题

KAM 升高是否等于材料一定会开裂？

不是。KAM 可以提示局部错配增加，但裂纹风险还与晶界、相界、载荷路径、表面状态和材料韧性有关。

原位 EBSD 能完全替代 TEM 吗？

不能。原位 EBSD 提供较大视场的取向和组织演化；原子尺度位错、界面结构等问题仍可能需要 TEM 等局部手段补充。送测准备可见原位EBSD测试服务：样品、外场与数据方案如何准备。
