先给建议：原位EBSD的核心不是把拉伸机和EBSD简单放在一起，而是要让载荷、形貌、晶粒取向和局部应变在同一位置、同一阶段建立对应。若研究难熔高熵合金的局部失稳，应在测试前明确观察区域、应变阶段、步长、重定位方式和输出图谱。

1. 原位EBSD适合回答哪些问题？

原位EBSD适合观察拉伸过程中：

  • 晶粒是否发生取向旋转；

  • 应变梯度是否在晶界或孪晶界附近集中；

  • 滑移是否在特定取向晶粒中优先激活；

  • 相邻晶粒之间是否发生协调变形和滑移传递；

  • 裂纹是否沿特定取向、晶界或界面择优萌生。

这些问题与局部化学波动研究直接相关，因为原子尺度的位错机制最终需要在晶粒尺度的取向和应变场中得到验证。



2. 样品和标记设计是成败关键

原位EBSD样品需要兼顾电子背散射质量、拉伸几何和表面稳定性。测试区域应尽量平整，表面处理不能破坏目标组织；若需要多阶段重复扫描，应设计可靠的定位标记或使用稳定的形貌特征。

测试前建议记录低倍形貌、初始IPF、晶粒编号、加载方向和感兴趣晶界。对于LDED材料，还应记录沉积方向、熔池或道次方向和可能的组织梯度。



3. IPF和KAM分别看什么？

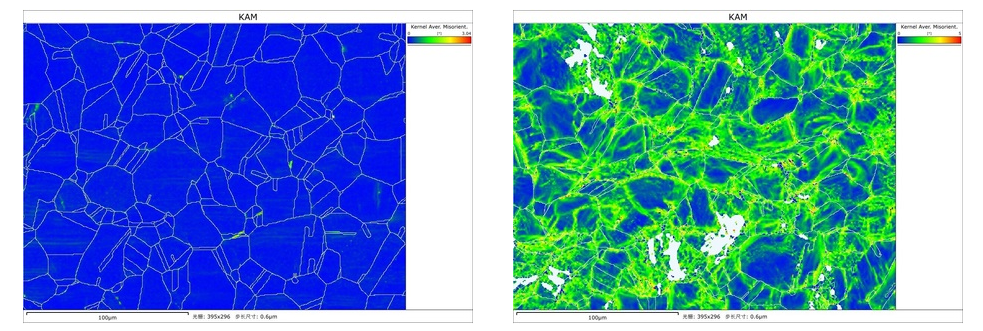

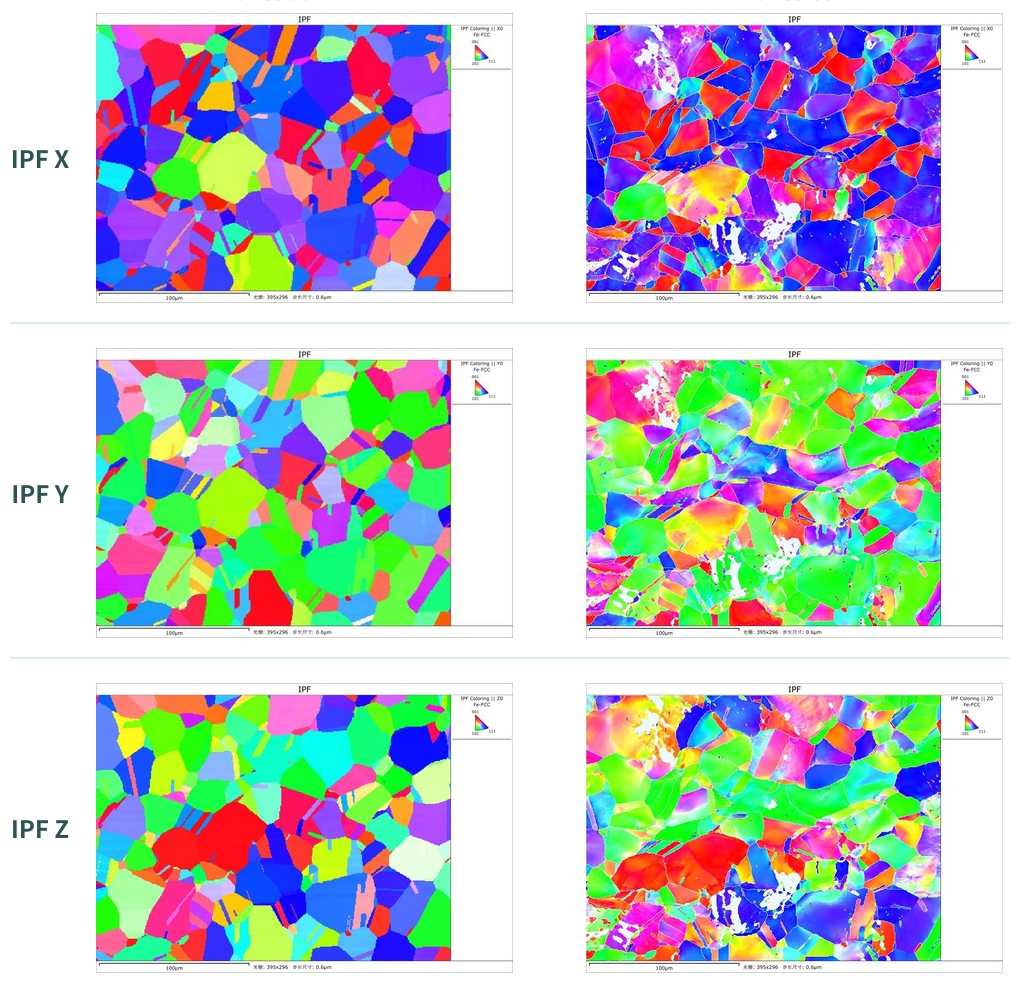

IPF图用于判断晶粒取向及其在拉伸前后的变化，KAM或相关局部取向差指标可用于观察晶格曲率和应变梯度的空间分布。两者需要在相同区域和相同扫描条件下对比，不能把颜色变化直接当作应力值。

如果关注晶界传递，应把KAM高值区、滑移迹线、晶界类型和相邻晶粒取向一起分析；如果关注裂纹萌生，应将裂纹位置与局部取向、应变梯度和表面形貌对应。



4. 测试参数怎样规划？

原位EBSD项目至少需要约定：加载方式、应变或位移阶段、每阶段是否卸载、扫描区域、步长、采集时间、数据重定位方式和是否需要同步表面图像。步长越小，空间分辨率越高，但扫描面积、时间和数据量也会增加。

若目标是观察局部失稳，应在宏观应力—应变曲线的弹性段、屈服附近、均匀塑性阶段和局部化前后设置阶段点，而不是只采集拉伸前后两张图。若目标是研究裂纹萌生，还要保留裂纹前后的表面形貌和晶界位置。



5. 科学指南针原位EBSD案例能提供什么思路？

科学指南针的原位EBSD测试案例可用于展示拉伸前后晶粒取向、形貌和局部应变分布的对应关系。其价值在于建立“力—形—变—取向”的同步分析框架：载荷变化对应晶粒转动和滑移，局部应变梯度对应晶界/孪晶界集中，裂纹位置对应特定取向或界面。

实际项目中，样品状态、测试区域和输出目标仍需提前确认，尤其是难熔高熵合金表面质量、晶粒尺寸和LDED组织梯度可能影响索引率与空间分辨率。



6. 数据交付清单

  • 原位拉伸载荷—位移或应力—应变数据；

  • 各阶段IPF、KAM、晶界和滑移迹线图；

  • 测试区域重定位图和晶粒编号对应表；

  • 索引率、步长、扫描区域和异常点说明；

  • 关键晶粒或晶界的取向、局部应变和形貌对比；

  • 与TEM位错、DIC应变场或断口分析的联用建议。
