DED难熔高熵合金失效分析怎么做？KAM、扭折带与位错墙联用

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。

先给结论：DED难熔高熵合金失效分析不能只看断口。应沿着“局部应变—晶粒旋转—扭折带/滑移传递—微带—位错墙—宏观颈缩或断裂”的顺序展开，才能判断局部失稳是由异质组织、织构、晶界传递、温度软化还是位错演化主导。

1. KAM、GROD和GOS如何定位局部应变？

KAM适合观察局部取向差和应变梯度相关变化；GROD反映晶粒相对参考取向的偏差；GOS反映晶粒内部取向扩展。三者应结合加载阶段、晶粒尺寸和取样方向解释，不能直接把颜色图换算成绝对等效应力。

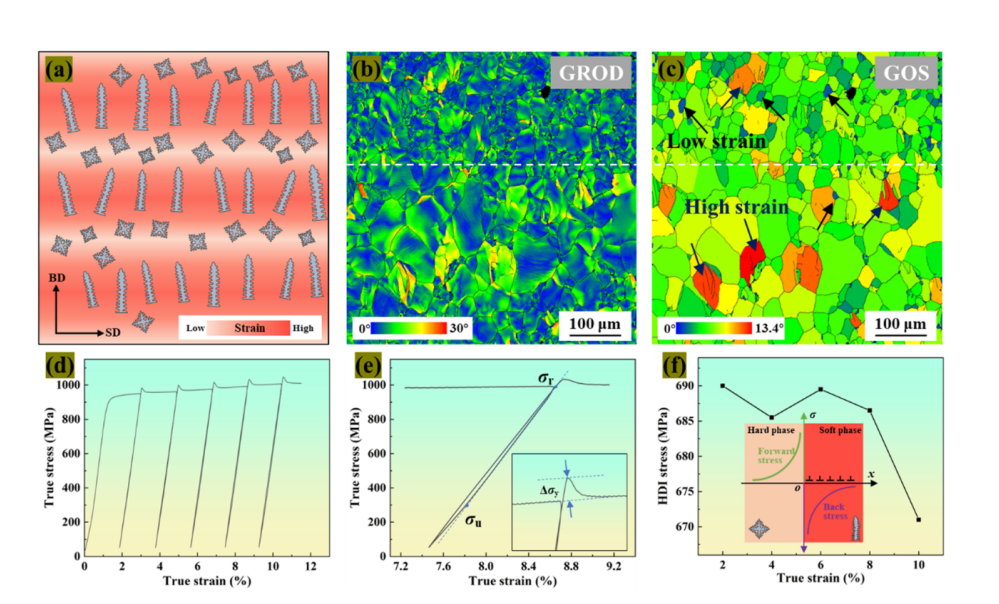

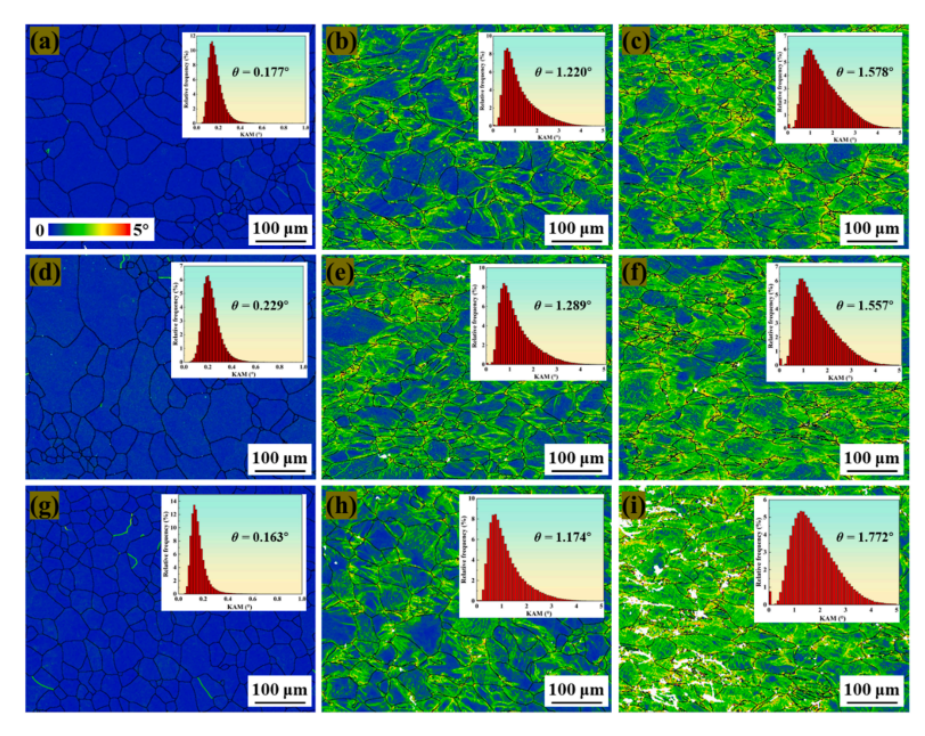

随着应变增加，KAM和几何必要位错密度整体升高；粗大柱状晶区域的GROD/GOS通常更高，说明不同组织区域承担了不同程度的塑性变形。

2. 扭折带如何影响失稳？

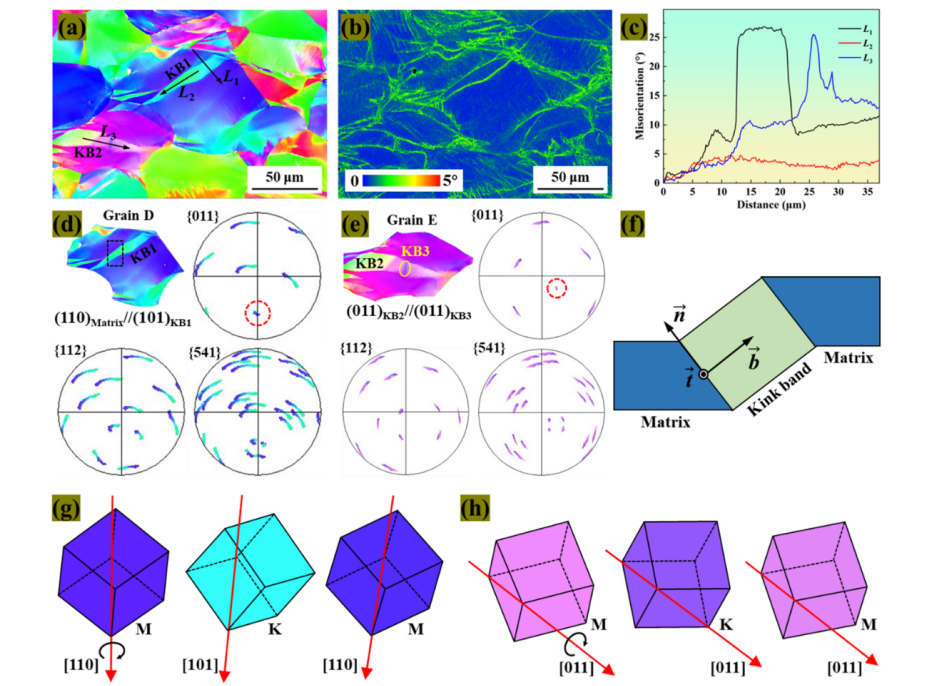

扭折带从晶界向晶粒内部扩展，带边界通常具有较高KAM值。晶粒旋转使拉伸轴逐步靠近更有利于滑移的取向，并促进α纤维形成。扭折带不应简单归类为孪晶，它更像是通过晶格旋转和局部取向变化协调塑性的一种变形结构。

需要结合IPF、滑移迹线、Schmid因子和邻近晶粒几何兼容性，判断扭折带是否帮助分散应力，还是成为裂纹或局部化的起点。

3. TEM如何解释微带和位错墙？

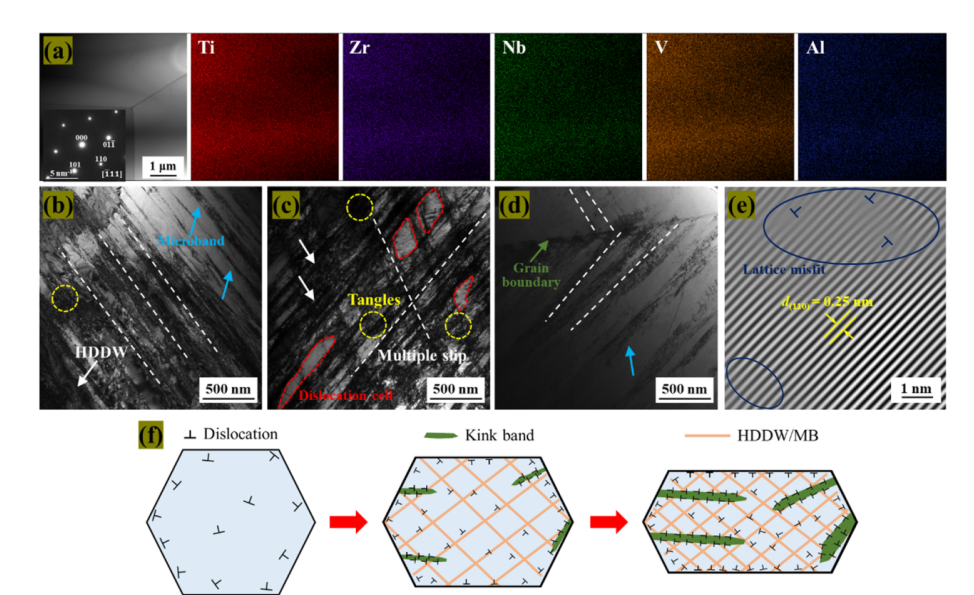

断口附近可观察到平行微带，多滑移使微带交叉，交叉区域形成位错缠结；更大变形区域则可能形成高密度位错墙和位错胞。微带能细分原有晶粒并产生动态Hall–Petch效应，位错墙则限制位错自由程并提高加工硬化。

4. 如何把失效位置与工艺因素对应？

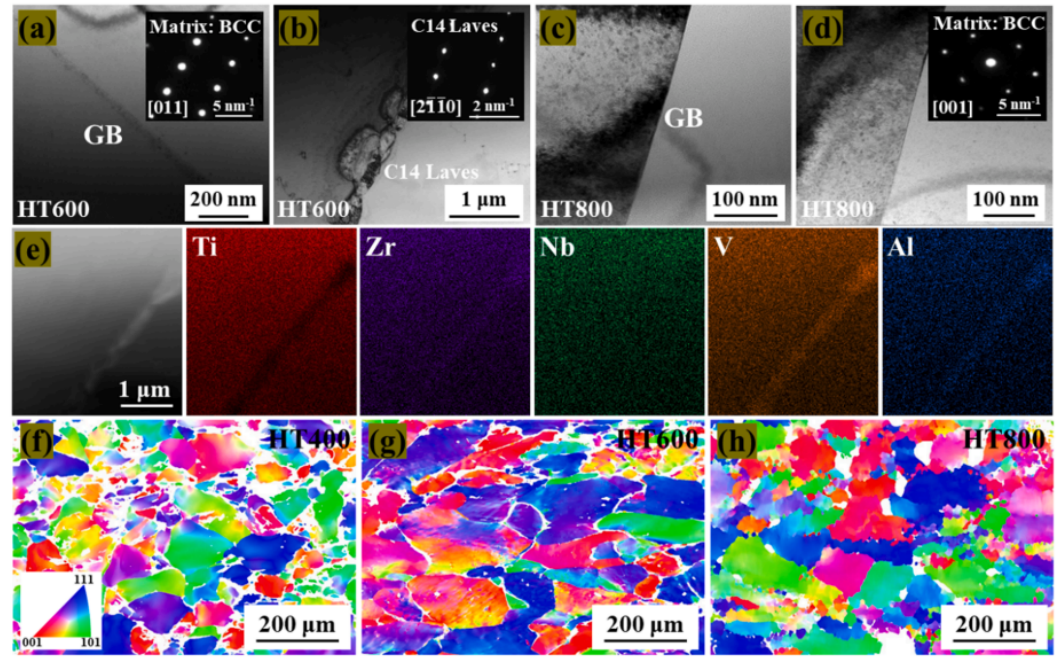

建议记录DED构建方向、扫描方向、枝晶类型、晶界位置、孔隙或缺陷、断裂位置以及热处理状态。若局部失稳总是出现在柱状晶、熔池边界或特定织构区域，应把这些位置与KAM/GROD/GOS和TEM缺陷对应，而不是只按断口形貌下结论。

5. 原位EBSD能补充什么？

原位EBSD可以把载荷、晶粒取向、局部应变和晶界行为放在同一演化过程中观察。304不锈钢原位案例中的IPF和KAM前后对比，可作为“力—形—变—取向”同步分析的示例，但具体材料和测试边界需要按项目重新设计。

科学指南针可以作为原位EBSD、DED材料组织评价和多尺度失效分析的方案沟通入口；具体测试区域、加载阶段和数据交付需按样品确认。

6. 推荐的失效分析交付结构

• 工艺和样品基线：DED方向、热处理、缺陷和枝晶组织；

• 晶粒尺度：IPF、KAM、GROD、GOS、织构和滑移系统；

• 微观尺度：TEM位错、微带、位错墙和晶界；

• 宏观尺度：拉伸曲线、加工硬化、颈缩和断口；

• 机制结论：组织异质性、滑移传递、扭折带和位错储存的对应关系。

相关页面：DED难熔高熵合金强塑性机制、EBSD/EDS组织评价服务、室温与高温拉伸测试。
