先给结论：如果目标是判断 LPBF 316L 不锈钢是否真正实现了“高强度+耐腐蚀”协同，仅看拉伸结果或单次极化曲线都不够。更有效的方案通常是把拉伸、电化学极化、EIS 和 SKPFM 组合起来：前两者回答宏观性能是否提升，后两者解释局部腐蚀驱动力和钝化膜为什么变化。

1. 为什么力学和耐蚀性要一起看？

增材制造 316L 的组织变化往往会同时影响位错运动、晶界分布、元素偏析和钝化膜形成。如果只做拉伸，可能知道材料更强了，却不知道是否因此带来更严重的局部腐蚀；如果只做腐蚀测试，也很难判断强化是否来自颗粒、细晶还是方向性组织。

本文的价值就在于同时展示：4 wt% MCC 样品不但强度更高，点蚀敏感性也降低，说明其组织调整并没有用耐蚀性去交换强度。

2. 拉伸测试应该关注哪些指标？

对于 LPBF 316L 及其改性体系，建议至少同时记录：

• 屈服强度；

• 抗拉强度；

• 均匀延伸率；

• 总延伸率；

• 应变硬化和断裂模式；

• 构建方向与横向方向差异。

本文中，4 wt% MCC 样品的屈服强度和抗拉强度分别约为 836 MPa 和 1050 MPa，同时保持约 20.0% 均匀延伸率和约 36.0% 总延伸率；6 wt% MCC 抗拉强度进一步达到约 1205 MPa。

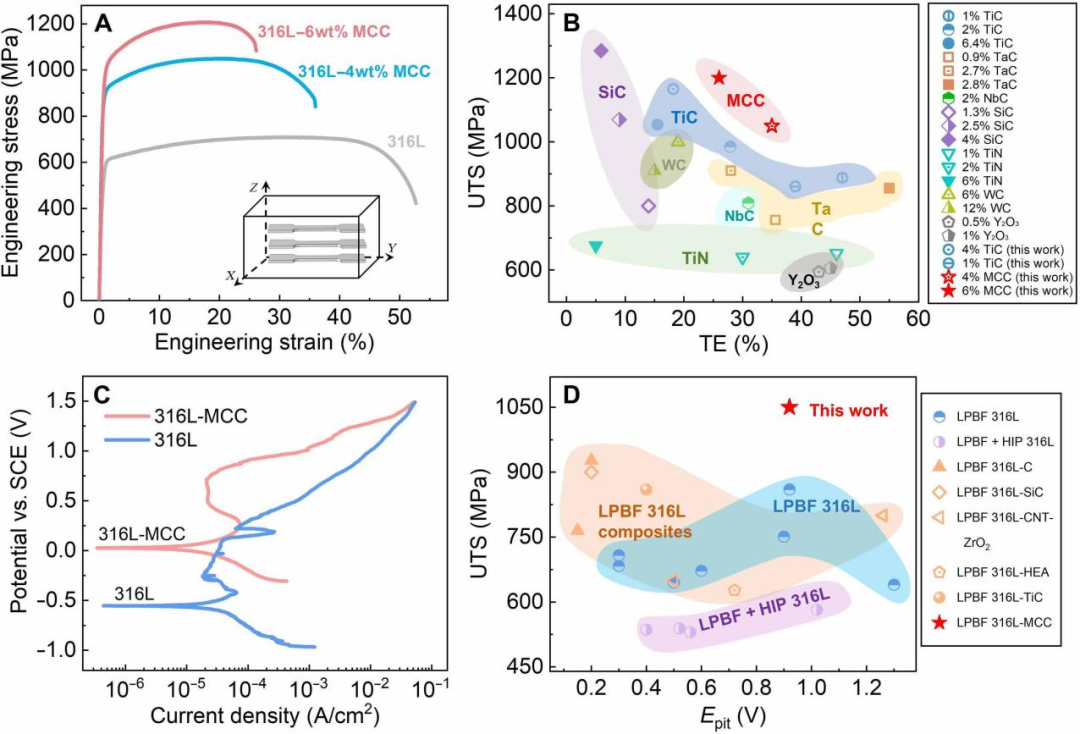

图：拉伸结果可用于比较强度—塑性平衡，而不仅是单一强度数值。

3. 极化和EIS分别回答什么问题？

电化学极化

更适合判断：

• 腐蚀电位是否正移；

• 腐蚀电流密度是否下降；

• 钝化区是否更稳定；

• 点蚀或击穿行为是否推迟。

EIS

更适合判断：

• 电荷传递阻力是否增大；

• 膜层是否更完整；

• 低频阻抗模值是否提高；

• 腐蚀保护层是否更稳定。

本文中，4 wt% MCC 使腐蚀电位由约 -0.55 V 提高至约 0.03 V，腐蚀电流密度明显下降，EIS 阻抗模值达到约 2.97×10^5 ohm·cm2，为未改性 316L 的 3 倍以上。

4. 为什么还需要SKPFM？

当电化学结果显示耐蚀性变好了，接下来的问题通常是：到底是哪里变了？SKPFM 的价值在于量化边界与晶内的局部电位差，从而帮助定位微电偶驱动力是否减弱。

本文显示，MCC 使边界与晶内的 Cr 含量差异由 6.1% 缩小到 4.1%，SKPFM 测得边界—晶内电位差约 2 mV。这说明局部选择性溶解驱动力被显著削弱。

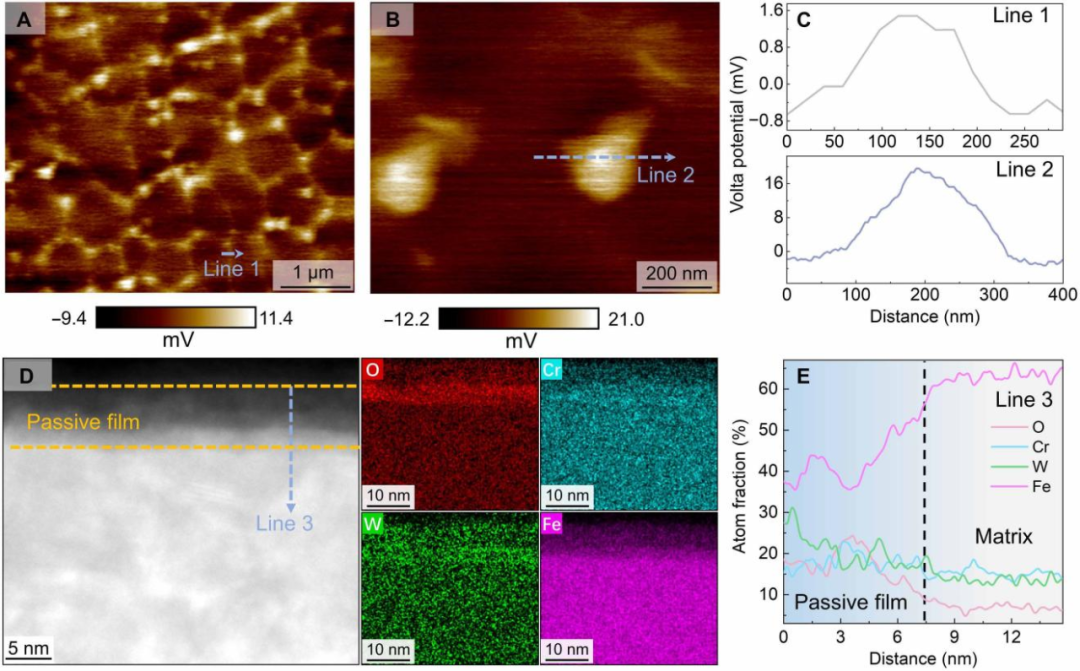

图：SKPFM可把“局部电位差—膜层结构—腐蚀形貌”联系起来。

5. 钝化膜分析为什么对不锈钢特别重要？

不锈钢耐蚀性的核心不只是合金成分本身，还包括表面钝化膜是否致密、均匀、稳定。本文中，NaCl 浸泡后 316L-MCC 表面形成约 7.5 nm 厚的多层钝化膜，并检测到 WO3 与 W18O49，且 W 更偏向富集在外层。

这说明耐蚀性提升不仅来自组织均匀化，也来自膜层化学稳定性增强。对增材制造不锈钢来说，这种信息仅靠极化曲线通常难以单独获得。

6. 一套更完整的测试组合怎么配？

如果目标是服务于粉末设计、工艺优化或失效分析，通常可以按以下顺序组织：

1.拉伸测试：确认强度、塑性和方向性差异；

2.极化测试：判断腐蚀电位、腐蚀电流和钝化区；

3.EIS：评估电荷传递阻力和膜层保护能力；

4.SKPFM：定位局部电位差和微电偶驱动力；

5.膜层/腐蚀后形貌分析：解释坑蚀形貌和膜层结构。

科学指南针可围绕 LPBF 316L 的拉伸、电化学极化、EIS、SKPFM 和钝化膜分析沟通联动测试方案；具体介质、扫描范围、取样位置和数据交付形式需根据项目确认。

常见问题

极化曲线更好看，是否就一定更耐蚀？

不一定。极化结果需要结合 EIS、局部电位差和腐蚀后形貌综合判断，避免把短时电化学表现等同于长期保护能力。

SKPFM能替代电化学测试吗？

不能。SKPFM更适合解释局部电位差和微区驱动力，宏观耐蚀性仍需电化学测试验证。

拉伸和腐蚀一定要用同一批样品吗？

最好来自同一工艺批次，且保留构建方向信息，否则力学和腐蚀结果可能难以对应。

参考文献

Wu W, Zhao Y, Qiu D, et al. Strong and corrosion-resistant 3D-printed steel by self-assembled core-shell nanoparticles. Science Advances. DOI: 10.1126/sciadv.aea5057.
