先给结论：微柱压缩是一种把材料内部特定区域“单独取出来”进行压缩的微观力学方法。它可以比较不同晶体取向、晶界或孪晶界、析出相富集区、增材制造异质组织和氢环境处理前后的局部承载与变形差异，但结果必须结合柱体尺寸、FIB制样、加载边界和组织表征进行解释。



1. 微柱压缩主要解决什么问题？

宏观拉伸或压缩给出的是大量组织单元共同作用后的平均响应。当研究问题集中在“某个晶粒为什么更难变形”“孪晶界是否阻碍滑移传递”“细小第二相区域是否承担更多载荷”时，平均值往往不够。微柱压缩通过 FIB 在目标位置加工出微米或亚微米尺度柱体，再用微纳力学探针施加单轴压缩，使局部组织与载荷—位移响应建立对应关系。

它尤其适合比较：

  • 不同晶体取向下的屈服和滑移行为；

  • 晶界、孪晶界及界面两侧的传递阻力；

  • 细小与粗大组织区域的局部强度、应变硬化和背应力；

  • 充氢、热处理、辐照或腐蚀前后的局部变形差异；

  • 增材制造、焊接和梯度材料中的组织非均匀性。

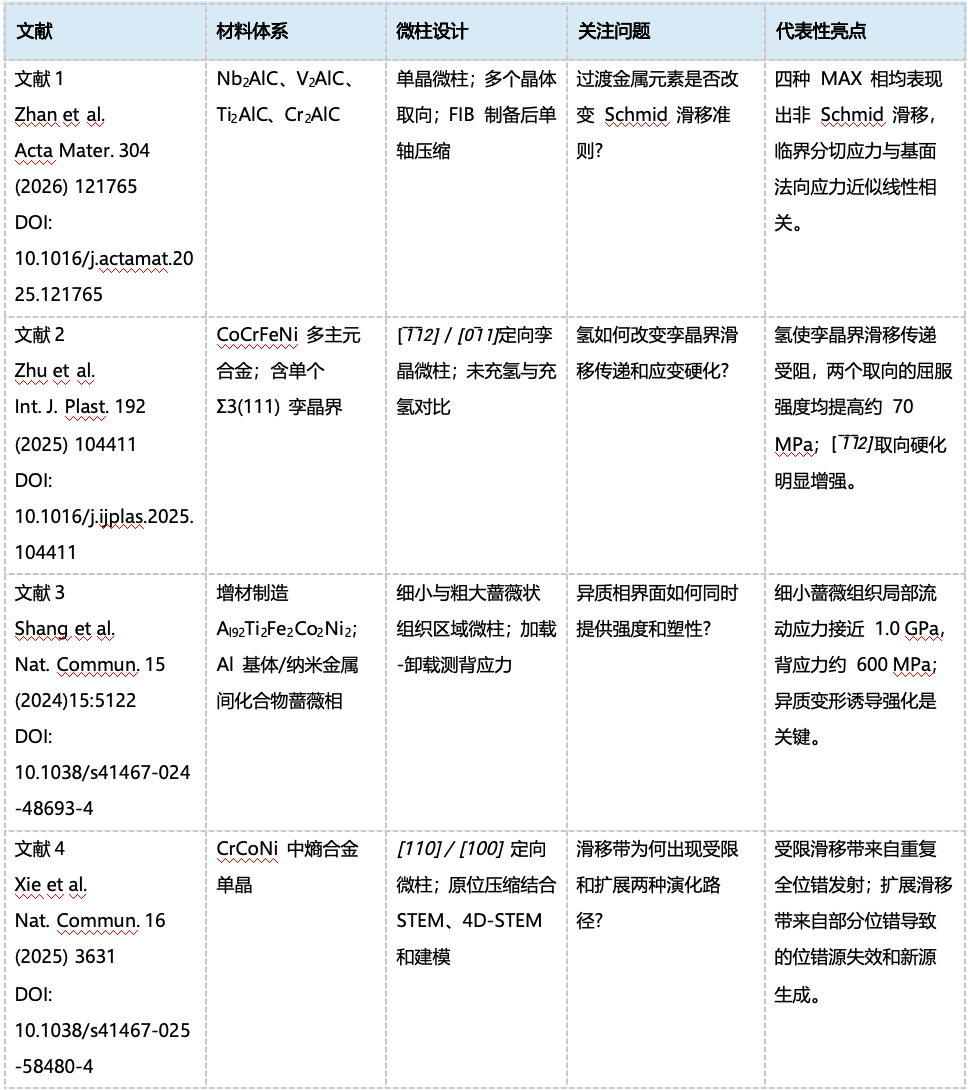

2. 四类研究场景如何使用微柱压缩？

MAX相：把非Schmid滑移拆到取向和化学成分

MAX相微柱压缩可以把 M 元素变化和晶体取向变化放到同一实验框架中。源材料涉及 Nb₂AlC、V₂AlC、Ti₂AlC 和 Cr₂AlC，关注的是滑移行为是否偏离经典 Schmid 规律，以及基面法向应力、层间键合和剪切强度如何共同影响临界分切应力。



多主元合金：定位氢对孪晶界的影响

CoCrFeNi 多主元合金的微柱试验说明，充氢后的变化不一定表现为所有晶内位错都同步改变，也可能首先体现在孪晶界的滑移传递。这样的设计需要把取向、孪晶界位置和充氢状态作为成组变量，而不能只测试一个随机位置。

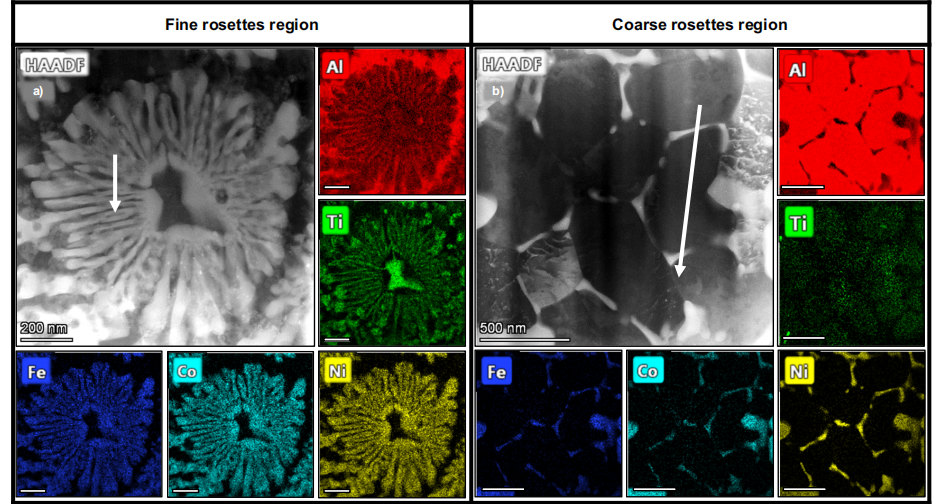

增材制造铝合金：量化异质组织的局部强化

细小和粗大蔷薇状组织区域的对比，可将“异质组织有利于强塑性协同”转化为局部应力、应变和背应力的差异。相关图像显示，局部元素分布和组织尺度与微柱响应需要配套分析，单独报告峰值强度并不能解释强化来源。



CrCoNi：观察滑移带从受限到扩展的演化

CrCoNi 中熵合金的微柱压缩与 STEM、4D-STEM 和建模结合，可以进一步讨论滑移带宽度、位错源重复发射、部分位错和相邻晶面新源生成之间的关系。此时微柱压缩负责制造和定位局部塑性，电子显微技术负责解释滑移带内部结构。



3. 微柱压缩能交付哪些数据？

常见原始和派生数据包括载荷—位移曲线、应力—应变曲线、屈服载荷或屈服应力、弹性段拟合、峰值强度、失效形貌和不同组织区域的统计比较。若柱体几何和接触条件可靠，还可以进一步讨论应变硬化、背应力或尺寸效应。

钛合金案例中，微柱经过 FIB 制备后进行原位单轴压缩，输出压缩力学曲线并对比压缩前后 SEM 形貌。这个流程体现了微柱压缩的完整逻辑：先定位和制样，再加载，再用显微形貌核对变形结果。



4. 哪些因素会限制结果解释？

微柱压缩不是宏观性能的直接缩小版。需要重点控制柱体高径比和锥度、顶部平整度、FIB损伤层、加载头对中、底部边界、压头与样品接触、目标区域统计数量以及压缩后形貌。不同尺寸的柱体也可能出现明显尺寸效应。

因此，较稳妥的路线是：用 EBSD 或显微组织先定位，用 FIB 制备目标微柱，用微纳力学测试获得曲线，再根据问题选择 SEM、TEM/STEM、4D-STEM、APT、纳米压痕或宏观力学测试做交叉验证。
