先给结论：LPBF 316L 的点蚀失效往往不是随机发生，而是与晶界或熔池边界附近的元素偏析、局部电位差和钝化膜稳定性直接相关。要把“哪里先腐蚀、为什么先腐蚀、膜层为什么守不住”说清楚，通常需要把腐蚀坑形貌、SKPFM 局部电位差、钝化膜截面结构和边界元素分布放到同一条诊断链里。



1. 为什么LPBF 316L更需要做局部失效诊断？

与常规轧制不锈钢相比，LPBF 316L 更容易出现方向性组织、熔池边界遗留效应和局部偏析。即使宏观极化结果已经提示耐蚀性下降，也未必能直接说明：

  • 腐蚀首先从晶界、熔池边界还是颗粒邻近区域开始；

  • 是铬贫化、微电偶驱动还是膜层破裂占主导；

  • 点蚀扩展为何会从小坑演化成长条状或连通型坑蚀。

因此，LPBF 316L 的腐蚀诊断不能只停留在单一极化曲线，还要关注局部驱动力和膜层结构。



2. 边界偏析为什么会触发优先腐蚀？

本文显示，未改性的 LPBF 316L 更容易保留明显的边界化学不均匀性。边界附近若存在较大的 Cr 含量波动，就可能带来更强的选择性溶解倾向；一旦局部钝化膜在这些区域更薄或更不稳定，点蚀就会优先萌生。

加入 MCC 后，边界与晶内的 Cr 含量差异由约 6.1% 缩小到约 4.1%，这也是局部腐蚀驱动力下降的重要原因之一。对于失效分析项目，这类“边界与晶内差多少”的信息，比只知道总体成分更关键。



3. SKPFM为什么适合做点蚀前驱诊断？

SKPFM 的核心价值，在于定量比较晶界、晶内、颗粒周围或膜层破损附近的局部电位差。对点蚀失效而言，这一步相当于先回答“哪里更容易先成为阳极”。

本文中，316L-MCC 的边界—晶内电位差约为 2 mV，明显弱于更容易发生选择性腐蚀的组织状态。这说明局部微电偶驱动力被压低，腐蚀萌生位置更加分散，坑蚀不容易沿边界快速放大。

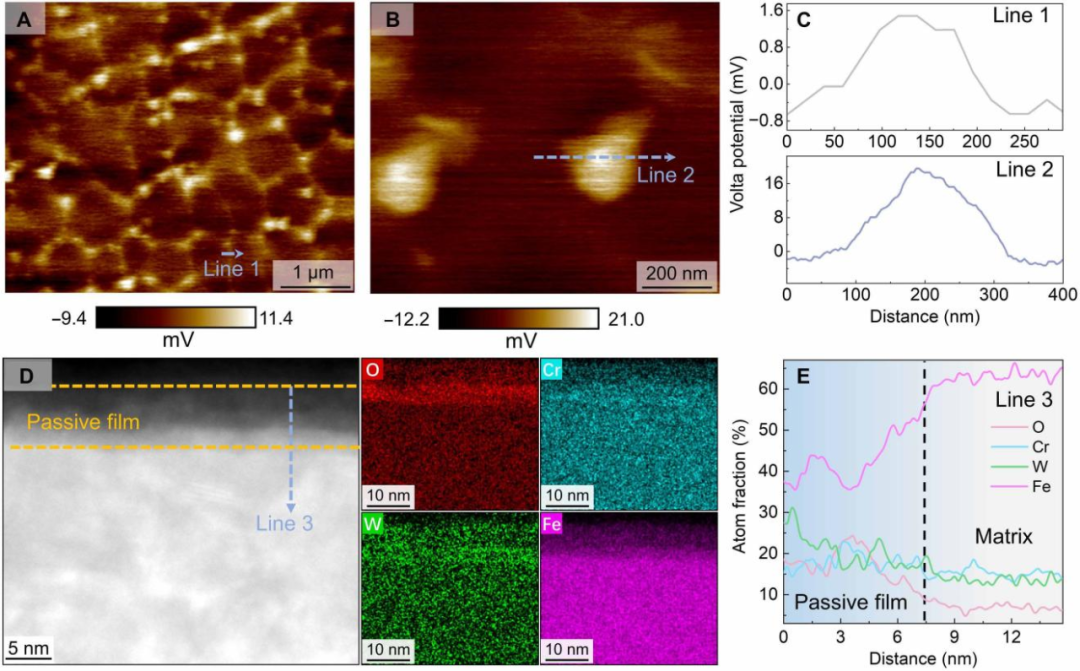

图：SKPFM 可用于比较局部电位差，并结合膜层结构判断点蚀优先萌生位置。

如果项目目标是分析“为什么同样做了LPBF，某一批次更容易点蚀”，SKPFM 往往能比宏观电化学更早给出局部线索。



4. 钝化膜截面为什么必须看？

点蚀扩展不只取决于金属基体本身，也取决于膜层是否致密、连续、可再钝化。本文中，NaCl 浸泡后 316L-MCC 表面形成约 7.5 nm 厚的多层钝化膜，并检测到 WO3 与 W18O49；W 更偏向富集在外层，有助于膜层稳定。

对于失效诊断来说，钝化膜分析通常应关注：

  • 膜层厚度是否均匀；

  • 外层与内层成分是否存在明显变化；

  • O、Cr、W、Fe 等元素分布是否合理；

  • 膜层是否存在局部断裂、孔洞或成分贫化区。

如果膜层结构无法与腐蚀坑位置对应，很多“为什么失效”的判断都只能停留在推测层面。



5. 腐蚀坑形貌能告诉我们什么？

本文中，未改性 316L 更容易形成数百微米级长条状腐蚀坑，而 316L-MCC 更偏向数微米级小坑。这种差异说明，后者虽然并非完全不腐蚀，但坑蚀更难沿特定组织路径快速扩展。

在实际失效分析中，腐蚀坑形貌通常可以帮助区分：

  • 是局部萌生后快速沿边界连通；

  • 还是多点分散萌生但难以放大；

  • 是由单一膜层薄弱区触发；

  • 还是由更广泛的组织不均匀性驱动。

因此，宏观坑形貌、局部电位差和膜层截面最好一起判断，而不是各自独立出结论。



6. 一套高价值的点蚀失效分析方案怎么配？

建议按以下顺序推进：

1.宏观腐蚀后观察：记录腐蚀坑尺寸、分布和扩展方向；

2.电化学测试：用极化和 EIS 判断整体耐蚀水平与膜层阻抗；

3.SKPFM：定位边界、晶内和颗粒周围的局部电位差；

4.截面膜层分析：观察钝化膜厚度、层状结构与元素分布；

5.组织对照：结合 EBSD、EDS 或 APT 判断边界偏析和组织方向性是否参与失效。

这种方案特别适合回答“为什么这批 LPBF 316L 的点蚀总是先从某类边界或某个区域开始”。



7. 这类分析适合哪些场景？

除了本文这种 MCC 改性 316L，也适用于：

  • 未改性 LPBF 316L 与热处理后对照；

  • 增材制造不锈钢焊后、热处理后或服役后失效件；

  • 海洋、盐雾、氯盐介质暴露后的局部腐蚀诊断；

  • 比较不同粉末批次、参数窗口或后处理工艺的耐蚀差异。

科学指南针可围绕 LPBF 316L 点蚀失效分析、SKPFM 局部电位差测试、钝化膜截面表征和腐蚀后形貌诊断沟通专项方案；具体介质、取样位置与数据交付形式需按项目确认。



常见问题

极化曲线差异不大，还需要做SKPFM吗？

如果怀疑是局部点蚀或边界优先腐蚀，仍然值得做。宏观电化学接近，不代表局部电位差和失效路径相同。

腐蚀坑小就一定更安全吗？

不一定。关键还要看坑蚀是否会继续连通、扩展，以及膜层是否具备再钝化能力。

点蚀分析一定要做截面吗？

如果目标是解释膜层破坏和局部化学原因，截面分析通常比仅看表面照片更有信息量。



参考文献

Wu W, Zhao Y, Qiu D, et al. Strong and corrosion-resistant 3D-printed steel by self-assembled core-shell nanoparticles. Science Advances. DOI: 10.1126/sciadv.aea5057.
