不锈钢EBSD与腐蚀测试怎么组合？从组织基线到钝化膜评价

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。

不锈钢耐腐蚀测试如果只给出一条极化曲线，通常很难解释“为什么更耐蚀”。更完整的方案应先确认基体相结构与晶粒/晶界，再比较腐蚀动力学、腐蚀后形貌和钝化膜成分。

EBSD、XRD、TEM和腐蚀测试分别解决什么问题

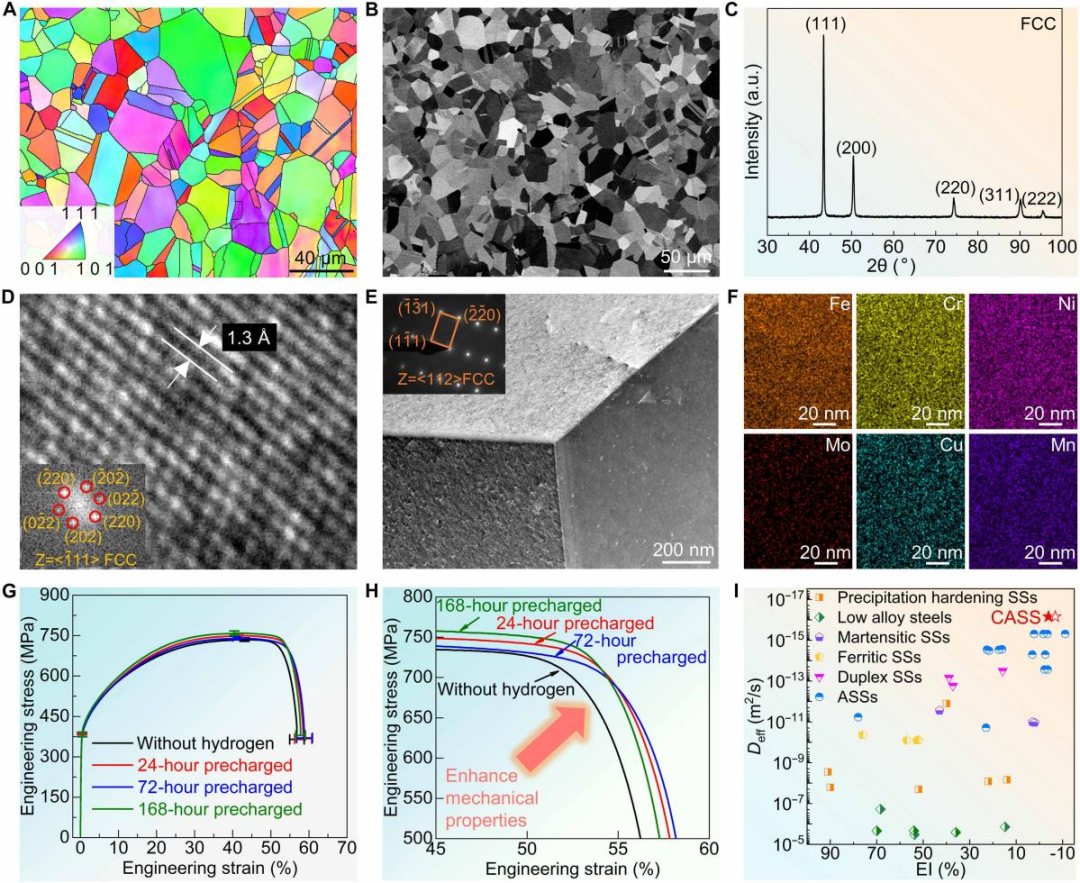

图1：组织稳定性与充氢后性能需要先建立可对照的组织基线。

不锈钢腐蚀与钝化膜测试的关键输出

1. 动电位极化

可比较不同材料在酸、氯化物和碱性介质中的腐蚀电流密度、腐蚀电位、钝化区和局部击穿趋势。研究中CASS在0.5 M H₂SO₄、1 M HCl和1 M NaOH中表现出相对316L更低的腐蚀电流密度和更高腐蚀电位。

2. 腐蚀后表面形貌

腐蚀前后表面形貌对比可以观察点蚀、沟槽、局部剥落和腐蚀均匀性。形貌结果需要与极化曲线对应，不能只根据“表面看起来更平整”判断耐蚀性。

3. 钝化膜成分与价态

XPS等表面分析可以用于比较Cr、Fe、Ni、Mo、Cu、N和O相关信号及化学状态；膜层厚度和深度分布则需要结合具体方法和样品制备条件解释。

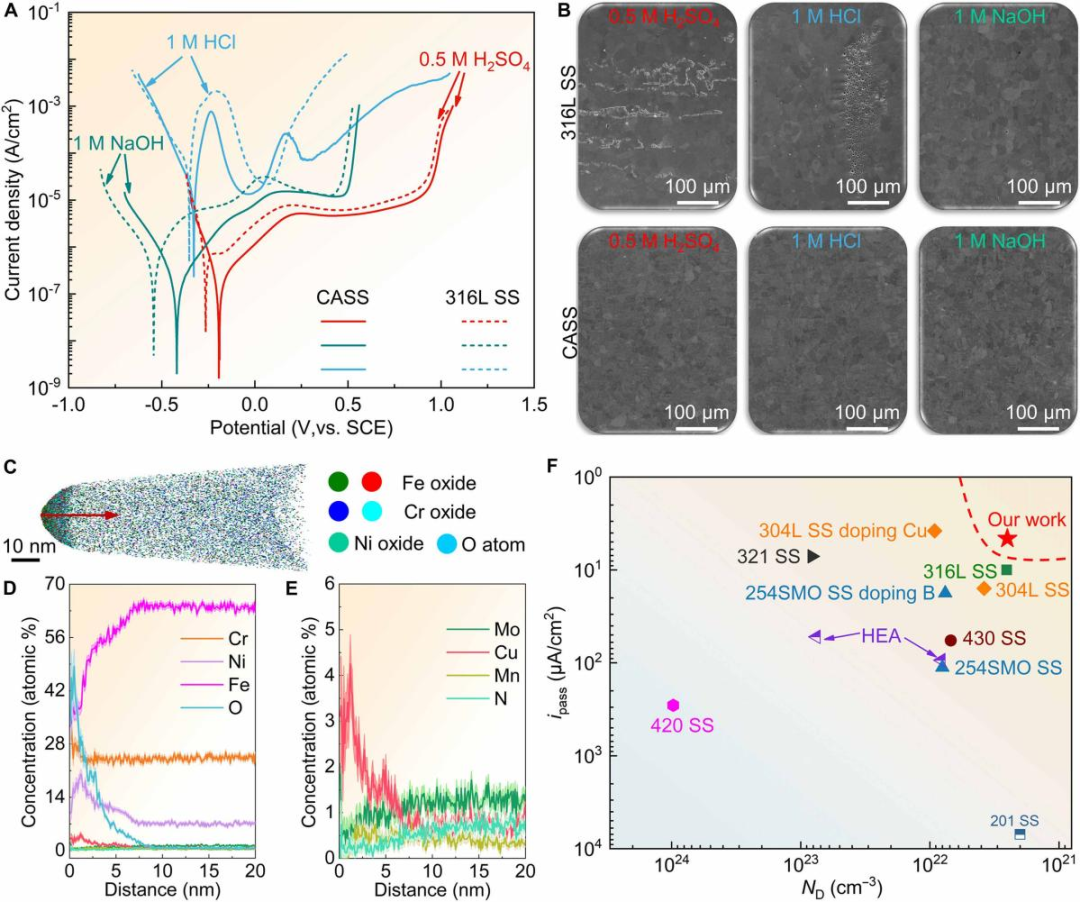

图2：极化行为、腐蚀后形貌和膜层元素分布共同评价耐蚀性。

服务方案如何按目标拆分

只想做材料初筛

可以先从EBSD/XRD确认组织、再做基础极化和腐蚀后形貌对比，适合比较不同成分、热处理或表面状态。

想解释晶界或组织对耐蚀性的影响

需要加入EBSD晶界统计、TEM/ECCI缺陷观察，必要时配合APT分析界面元素偏聚，建立“组织—界面—腐蚀响应”的对应关系。

想解释钝化膜为什么稳定

应提前明确是否需要XPS、膜层深度分析、腐蚀截面或其他表面化学方法，并确认样品在腐蚀后的保存和转移条件。

想同时研究氢脆和耐腐蚀

应将腐蚀介质、氢暴露、充氢力学和断口分析纳入同一项目计划。腐蚀测试与氢脆测试不是简单相加，关键是统一样品状态、时间节点和对照组。

科学指南针EBSD与腐蚀测试咨询

科学指南针可围绕不锈钢、高强钢、马氏体钢和先进合金提供EBSD、XRD、TEM/ECCI、电化学腐蚀、钝化膜和相关APT分析的技术沟通，帮助按材料状态、介质环境和机制目标组合测试。具体方法、样品要求和数据交付以正式技术确认结果为准。

如需先了解氢脆测试，可阅读不锈钢氢脆测试服务怎么选；如需分析晶界偏聚，可阅读APT原子探针如何分析不锈钢晶界偏聚。

FAQ

EBSD能直接评价耐腐蚀性吗？

不能直接评价。EBSD提供晶粒、取向和晶界信息，可以帮助解释腐蚀敏感性，但耐腐蚀性仍需要电化学、腐蚀形貌和钝化膜等测试。EBSD的价值在于建立组织结构与腐蚀响应之间的关联。

XPS和APT在钝化膜分析中有什么区别？

XPS更侧重表面元素化学状态和价态信息，APT更适合纳米尺度三维元素分布，但样品制备和适用对象不同。是否需要联用，取决于研究的是表面膜层化学、界面偏聚还是两者之间的关联。

为什么要做多个腐蚀介质？

不同介质对应不同的腐蚀和钝化挑战。酸、氯化物和碱性环境下的极化响应不能互相替代，多介质对比有助于判断材料耐蚀性的适用边界。
