不锈钢氢脆测试服务怎么选？充氢、氢渗透、拉伸与断口联合方案

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。

不锈钢氢脆测试不能只做一次充氢拉伸。更完整的服务方案，应同时回答氢进入了多少、扩散有多快、材料强塑性如何变化、裂纹以什么模式扩展，以及充氢后变形机制是否发生改变。

五类测试分别交付什么

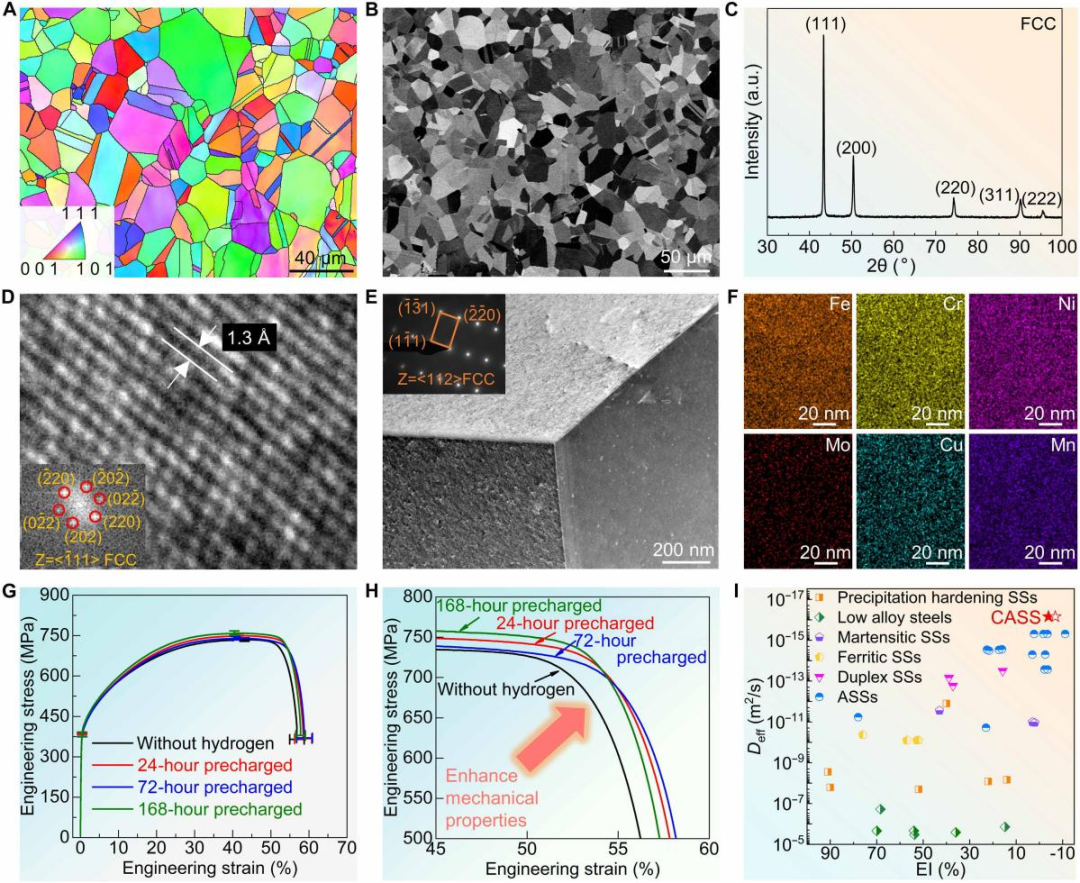

图：组织、充氢后力学响应和扩散数据应放在同一测试逻辑中比较。

选择氢脆测试服务时要确认的7项条件

1. 氢暴露方式

明确是电化学充氢、气体充氢，还是实际介质中的氢暴露。不同方式的氢进入路径、压力、时间和表面状态不同，不能把不同条件下的结果直接横向比较。

2. 充氢时间与取样间隔

如果只设置一个时间点，很难判断氢含量和力学损伤是快速变化还是逐渐累积。可以根据研究问题设置不同时间点，但具体方案应结合材料厚度、表面状态和设备条件确定。

3. 是否测氢渗透

拉伸结果只能告诉你性能是否变化，氢渗透测试可以补充氢扩散和穿透行为。研究中有效氢扩散系数约7.8×10^-17 m²/s，正是把“抗氢脆”与传输过程联系起来的关键指标之一。

4. 拉伸测试如何与充氢状态对应

应明确充氢后是否立即拉伸、是否需要延迟、测试温度、应变速率和试样方向。氢在样品中的重新分布可能影响结果，时间窗口需要被记录。

5. 断口是否保留并分析

如果项目目标是判断氢脆机制，应提前确认断口保存、清洁、观察倍率和分析方法。韧窝、沿晶、准解理和局部塑性痕迹对应不同的失效解释。

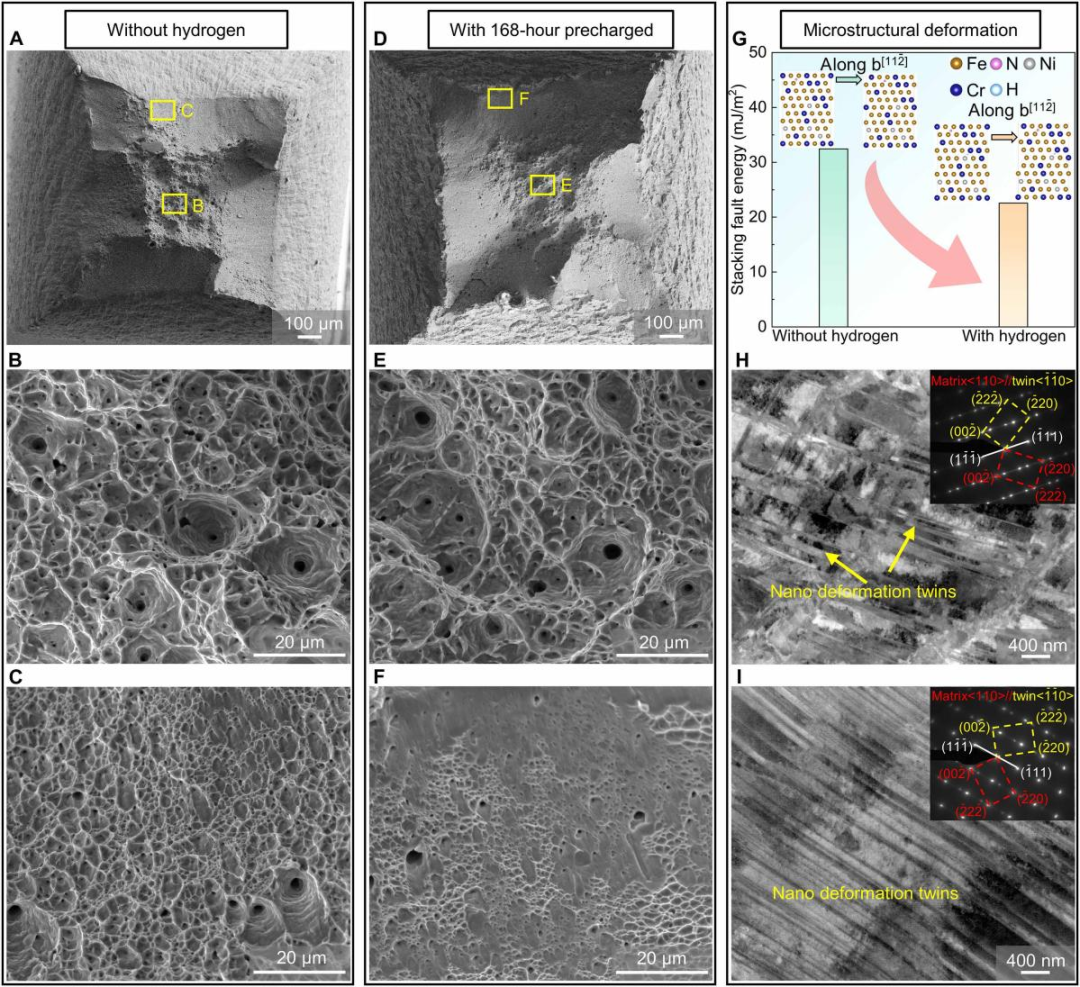

图：断口形貌和变形孪晶可帮助判断氢环境下的断裂与塑性机制。

6. 是否需要EBSD、ECCI或TEM联用

当研究涉及晶粒取向、变形孪晶、位错或层错能时，力学测试后加入EBSD、ECCI或TEM，可以把宏观性能变化对应到微观组织变化。

7. 报告是否包含原始数据

应确认是否提供充氢条件、渗透曲线、应力—应变原始数据、断口图像、组织图和参数计算说明。只有结果截图而没有原始数据，会限制后续复核和论文分析。

科学指南针氢脆测试服务沟通方向

科学指南针可围绕不锈钢、合金钢和氢能装备材料沟通充氢、氢渗透、充氢拉伸、断口分析、EBSD/ECCI/TEM等测试组合，帮助把氢传输、力学性能和微观断裂机制对应起来。具体充氢方式、样品尺寸、测试时序和数据交付以正式技术确认结果为准。

如需了解完整机制链，可阅读不锈钢如何同时抗氢脆和耐腐蚀；如需做组织和断口基础表征，可阅读不锈钢EBSD与腐蚀测试怎么组合。

FAQ

只做充氢拉伸够不够？

如果目标只是比较不同材料在某一充氢条件下的强塑性变化，充氢拉伸可以作为起点；如果要解释氢脆来源，还需要氢渗透、断口和组织证据。测试组合应根据是做筛选、失效分析还是机制研究来确定。

氢渗透测试能直接代表实际服役寿命吗？

不能直接等同。氢渗透主要反映特定样品、厚度、表面状态和测试条件下的传输行为。实际服役还受到应力、腐蚀介质、温度、缺陷和载荷历史影响，需要结合环境与力学评价。

为什么要保留不同充氢时间点？

不同时间点可以帮助判断氢进入、扩散和损伤累积的变化趋势。如果只测试一个时间点，很难区分材料本身的差异与充氢尚未达到稳定状态造成的差异。
