高熵合金纳米线海水电解制氯：原理、性能与表征方法

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。

高熵合金纳米线用于海水直接电解制氯，核心价值不只是“把催化剂做得更细”，而是通过多元素协同、晶格畸变和原子台阶，改变氯离子吸附、活化与氯气脱附过程。PtNiCoFeMo 超细高熵合金纳米线结合 Operando XAS、原位 ATR-FTIR 和高分辨电镜，建立了“结构—操作态活性位点—工业性能”的关联。

论文与期刊信息

这项研究发表于 Nature Synthesis，论文题目为 High-entropy alloy nanowires for direct electrosynthesis of chlorine from seawater，中文可译为“高熵合金纳米线用于海水直接电合成氯气”。论文围绕一个明确的工程与科学问题展开：能否利用高熵合金纳米线，在不依赖高纯度盐水的条件下，直接从海水中高效、稳定地电合成氯气。

论文研究团队来自中国国家纳米科学中心、中国科学院大学、悉尼大学、阿德莱德大学、新南威尔士大学、韩国科学技术院、科罗拉多矿业学院和爱达荷国家实验室等研究机构。研究将纳米材料合成、电化学测试、同步辐射表征、原位红外和技术经济分析结合起来，重点解释催化剂为什么能够在高电流密度和长时间运行条件下保持性能。

先说结论：这项技术解决什么问题？

海水直接制氯面临氯析出反应与析氧反应竞争、杂质离子影响、阳极腐蚀和长时间稳定性等问题。高熵合金纳米线的研究路线，是在纳米尺度构建更多不饱和配位位点，同时利用多元素电子相互作用调节氯离子吸附和反应中间体形成。

研究结果显示，该体系可在 10 kA/m² 的工业级电流密度下保持较高氯气选择性，并完成超过 5500 小时的稳定性测试，展现出海水直接电解制氯的工程应用潜力。

高熵合金纳米线为什么可能有效？

1. 晶格畸变带来非均一活性环境

Pt、Ni、Co、Fe、Mo 等元素共同进入纳米线结构后，不同原子半径和电子结构会造成局部晶格畸变。对电催化而言，这种非均一性可能改变表面原子的配位状态和吸附能，使催化剂不再只有一种均匀的反应环境。

2. 原子台阶提供不饱和配位位点

超细一维结构通常具有较高比例的表面原子、台阶和缺陷位点。它们可能更容易参与氯离子吸附与反应中间体转化，但也需要通过高分辨结构表征和稳定性测试确认：活性提升来自哪些位点，长期运行后这些位点是否保持。

3. 操作态 Pt-O 结构需要原位证据

文章将高价 Pt-O 以及 Pt-O··Cl 构型视为关键活性结构。与静态 XPS 或 ex situ 光谱相比，Operando XAS 和原位 ATR-FTIR 更适合观察电位变化下的配位环境和中间体信号，但峰归属、拟合模型和对照样品仍应结合论文原始数据判断。

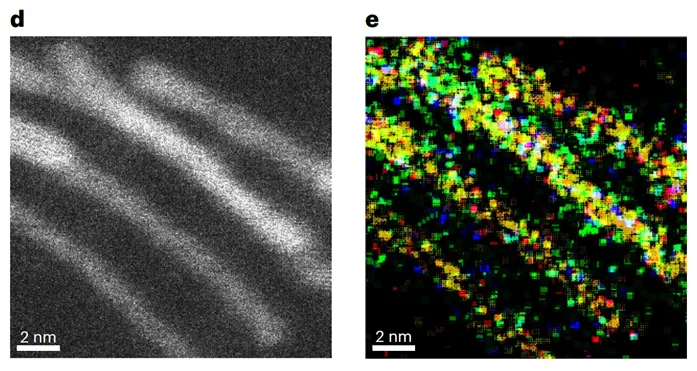

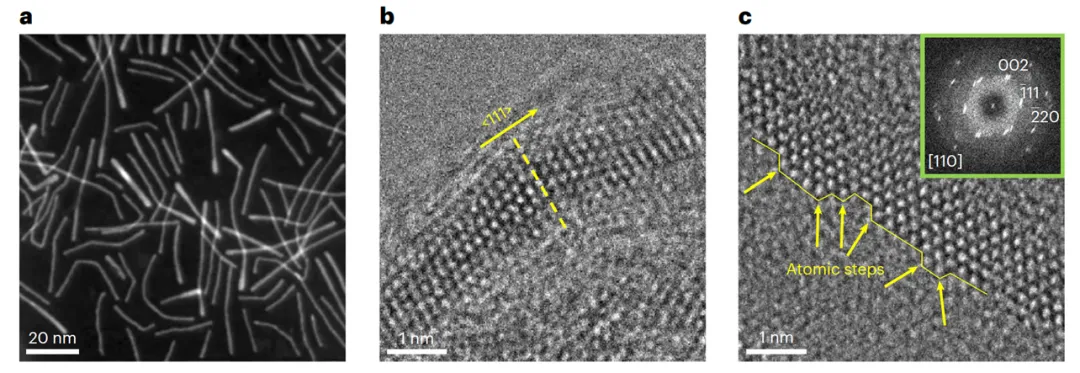

图1  超细高熵合金纳米线的形貌表征：a. 一张超细高熵合金纳米线（UF-HEANWs）的高角度环形暗场扫描透射电镜（HAADF-STEM）图像。b, c. 一张显示单个高熵合金纳米线的晶格条纹和晶体取向的高分辨透射电镜（HRTEM）图像 (b)，以及一张揭示表面原子台阶和局部结构特征的原子分辨率HRTEM图像 (c)。插图：图像c的快速傅里叶变换（FFT）花样。花样上的条纹表明纳米线中存在晶格畸变。d, e. 扫描透射电镜耦合能量色散X射线光谱（STEM-EDS）元素分布图，显示了Pt（黄色）、Ni（洋红色）、Co（蓝色）、Fe（绿色）和Mo（青色）的均匀分布。一张高熵合金纳米线的代表性HAADF-STEM图像 (d)，以及相应的STEM-EDS元素分布图，展示了各组成元素的空间分布 (e)。

研究中使用了哪些表征技术？

工业化指标不能只看一个数字

评价海水电解制氯催化剂，至少要同时看四组指标：氯气选择性、电流密度、运行寿命和元素溶出。单独的低过电位并不能证明工艺适合放大；还要说明电解槽结构、海水或模拟海水组成、温度、膜材料、产物检测方式以及长期运行后的催化剂状态。

在公开报道的性能数据中，该体系在工业级电流密度下实现了 98.1% 的氯气选择性，连续运行时间超过 5500 小时，技术经济分析显示总成本可降低 32.8%。这些结果说明，高熵合金纳米线有望同时改善氯析出选择性、长期稳定性与工艺经济性。

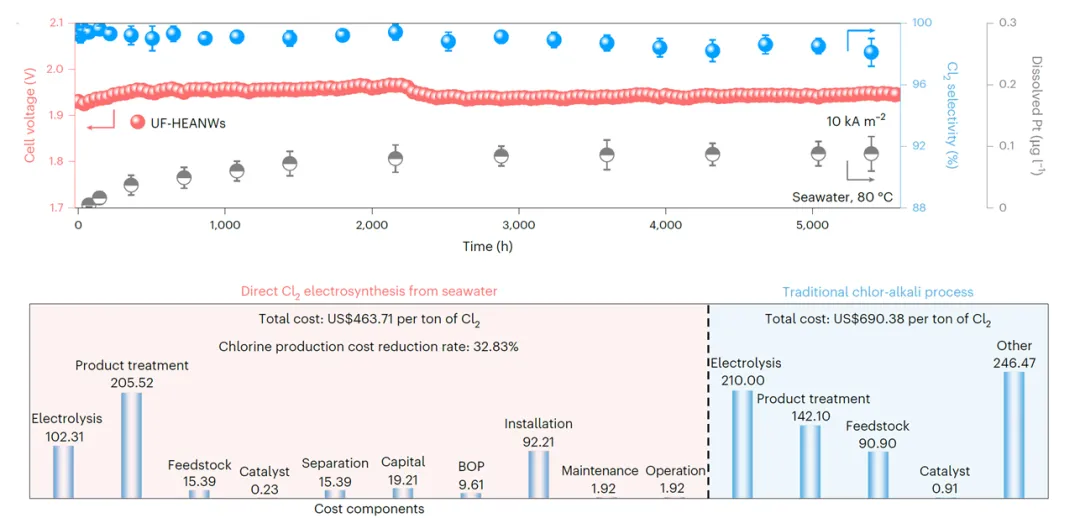

图2  电化学性能测试：在80°C海水中，电流密度维持在10 kA m⁻²条件下进行的长期稳定性测试，显示了在连续运行5500小时过程中氯气（Cl₂）选择性和溶解铂（Pt）浓度的变化。使用超细高熵合金纳米线（UF-HEANWs）阳极从海水直接电合成氯气（左）与使用传统尺寸稳定阳极（DSA）的氯碱工艺（右）的制氯细分成本与总成本对比。数据以平均值表示，误差棒代表三次独立实验的标准差（n = 3次重复实验）。

如何把研究问题转化为测试方案？

建议按“结构确认—操作态机制—性能验证—失效分析”四步安排：

• 1.先用 HRTEM/HAADF-STEM 和 EDS 确认纳米线尺寸、晶格和元素分布。

• 2.再用 XANES/EXAFS 建立初始价态与配位结构基线。

• 3.在目标电解条件下开展 Operando XAS 与原位红外，观察活性结构和中间体变化。

• 4.结合 ICP-MS、EIS、前后对比电镜和产物选择性测试，判断稳定性与失效路径。

FAQ

高熵合金纳米线适合哪些研究方向？

适合电催化、海水电解、氯析出反应、能源材料、腐蚀与表面工程等方向。若研究重点是操作态价态、局域配位或反应中间体，仅做常规形貌表征通常不够，还需要根据样品和反应条件配置 XAFS、原位红外或其他 operando 技术。

XAFS 能替代 XPS 吗？

不能简单替代。XPS 更适合表面元素组成和化学价态分析，XAFS 更擅长给出特定元素周围的局域配位、键长和无序信息，并可通过合适的实验条件开展原位或操作态研究。两者通常是互补关系，具体选择取决于科学问题和样品环境。

如何评价海水直接电解制氯技术？

应综合考察氯气选择性、电流密度、运行寿命、贵金属溶出、能耗、原料成本和电解槽适配性。只有在高电流密度、复杂海水环境和长期运行条件下同时保持稳定，催化剂才具备进一步放大的价值。

结语

高熵合金纳米线海水电解制氯的研究价值，在于把纳米结构设计、操作态表征和工业条件验证放在同一条证据链中。对于准备开展类似课题的团队，真正重要的不是复制一个数字，而是围绕目标反应建立可复现的结构、机制、性能和失效分析方案。

可关联阅读：高熵合金催化剂表征测试方案；同步辐射 XAFS 与原位红外测试服务。
