【摘要】 GB/T 20042.4-2009标准规范铂基电催化剂7项关键测试：铂含量（TGA/ICP法）、电化学活性面积（ECA）、比表面积与孔径分布（BET法）、形貌粒径（TEM/XRD）、单电池极化曲线等，精准控制燃料电池成本与性能。科学指南针提供专业检测服务。

科学指南针新能源电池检测



适用材料

燃料电池（电催化剂）

参考GB/T 20042.4-2009《质子交换膜燃料电池第4部分:电催化剂测试方法》，对质子交换膜燃料电池铂基(Pt基)电催化剂进行铂含量测试、电化学活性面积测试、比表面积、孔容、孔径分布测试、形貌及粒径分布测试、品体结构测试、催化剂堆密度测试以及单电池极化曲线测试等。

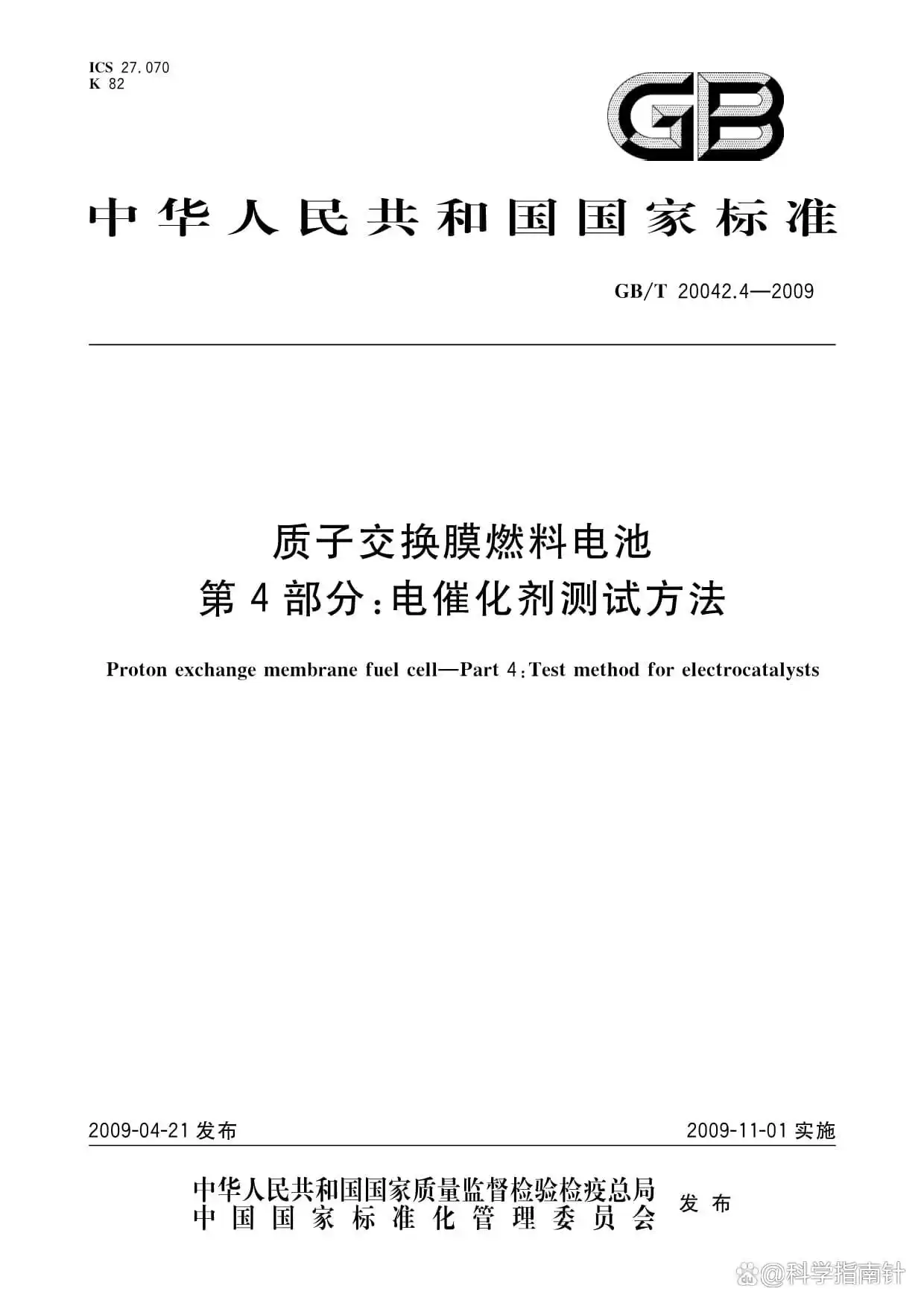

GB/T 20042.4-2009



核心测试项目解析

1.铂含量测试：催化剂的“含金量”验证

  • 热重法（TGA） ：通过加热样品测量质量变化，快速测定Pt含量≥20%的Pt/C催化剂。优点是成本低、耗时短（3-4小时），误差约±5%。

  • ICP法（电感耦合等离子体光谱） ：溶解样品后分析元素浓度，适用于所有Pt基催化剂（包括合金），精度更高（误差±2%），但耗时较长（6-8小时）。

意义：铂是燃料电池成本的主要来源，精确测定含量是控制成本的关键。

2.电化学活性面积（ECA）：催化剂的“有效工作面”

  • 使用恒电位仪，通过氢吸附/脱附电荷量计算活性面积（单位：m²/g）。例如，优质Pt/C催化剂的ECA可达110m²/g以上，相当于每克铂展开后覆盖一个篮球场。

  • 测试关键：样品需在80℃真空干燥12小时，避免水分干扰。

3.比表面积与孔径分布：催化剂的“呼吸系统”

  • 采用氮气吸附法（BET原理），测量催化剂载体（如碳黑）的比表面积和孔隙结构。高比表面积（>800m²/g）和适宜孔径（2-50nm）可提升Pt分散度与反应物传输效率。

4.形貌与粒径分布：微观世界的“身份证”

  • 透射电镜（TEM）直接观察Pt颗粒形貌，统计平均粒径（优质催化剂为2-3nm）。X射线衍射（XRD）则通过晶体衍射峰计算晶粒尺寸，两种方法差异需≤5%。

5.单电池极化曲线：实战性能的“终极考验”

  • 组装真实燃料电池，测试电压随电流密度的变化曲线。高性能催化剂在1.5A/cm²时电压衰减≤10%，直接反映实际工况下的效率。

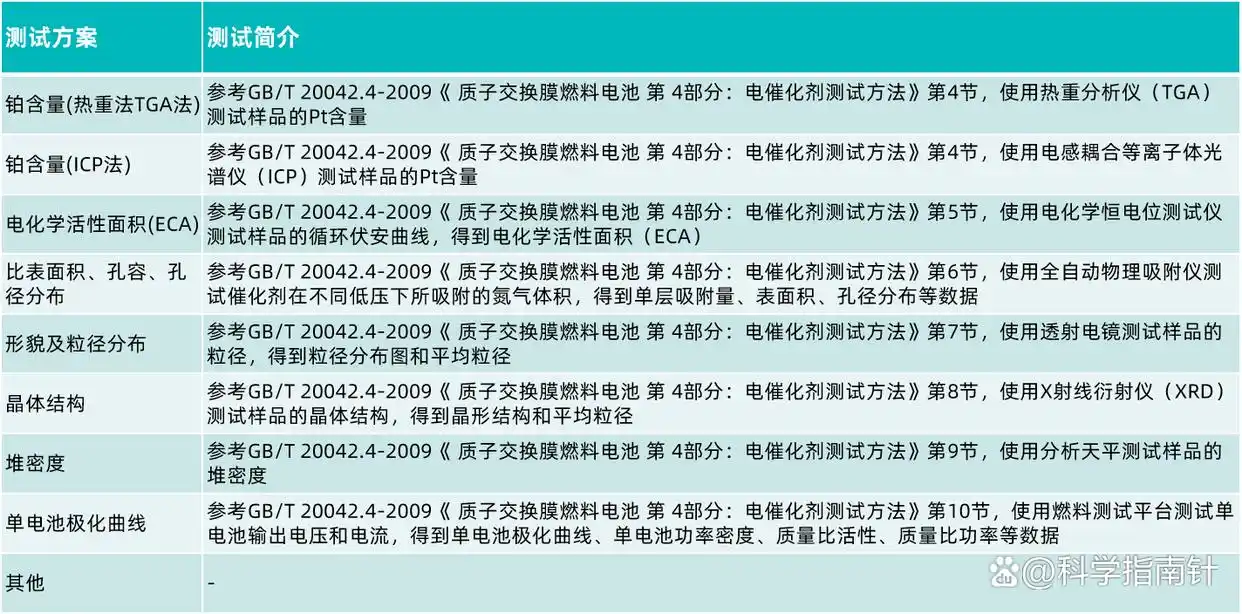

铂基(Pt基)电催化剂测试方案
