低温钛合金变形机制：氧含量、滑移与晶界失效

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。

低温结构件的选材不能只看室温强度。对于含氧纯钛，氧是有效的间隙强化元素，但它同时会改变孪晶、滑移以及晶界应力释放的方式。真正需要回答的是：材料在目标温度和应变路径下，是否还保有足够的变形协调能力。

氧含量如何改变低温变形

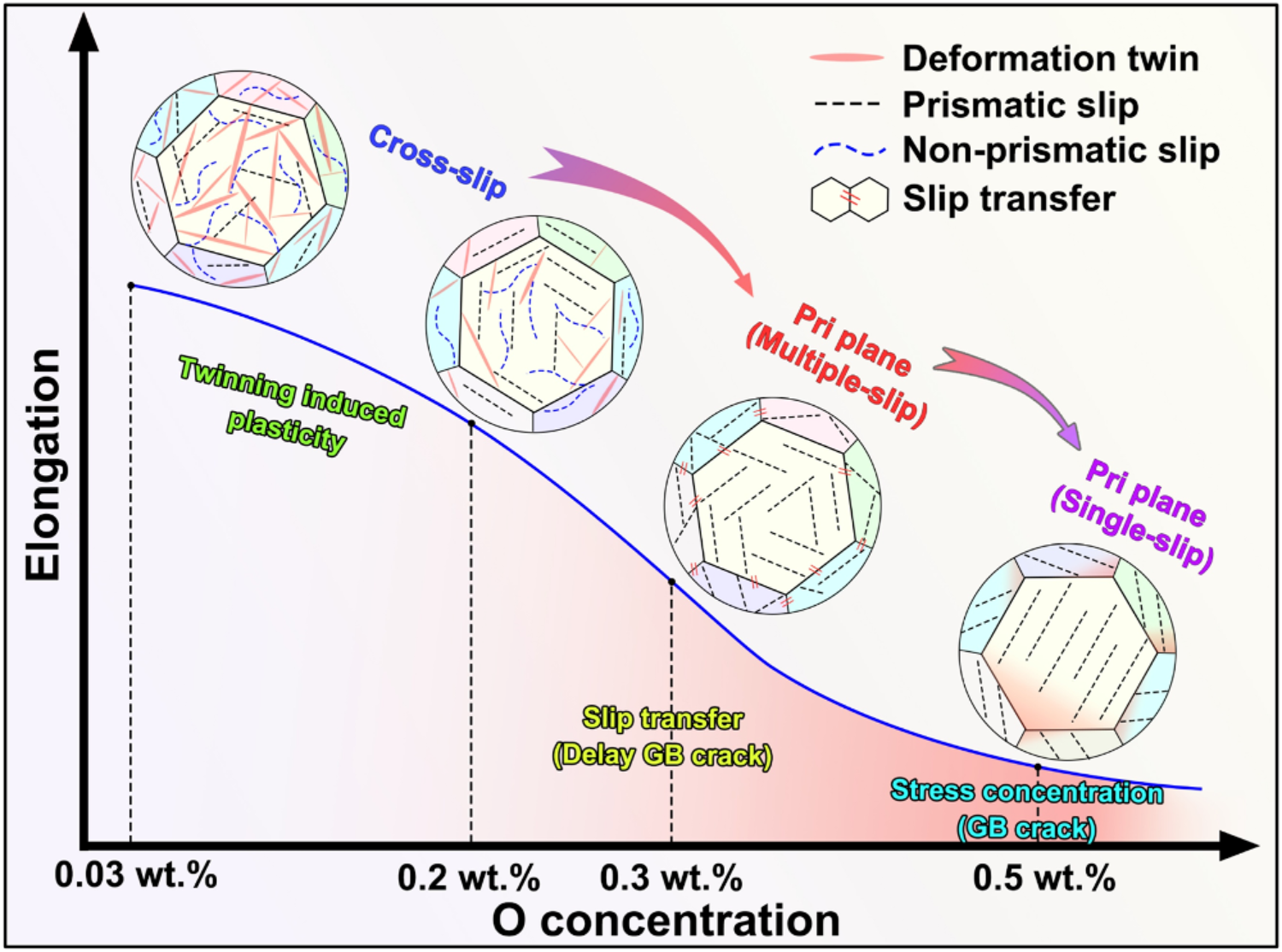

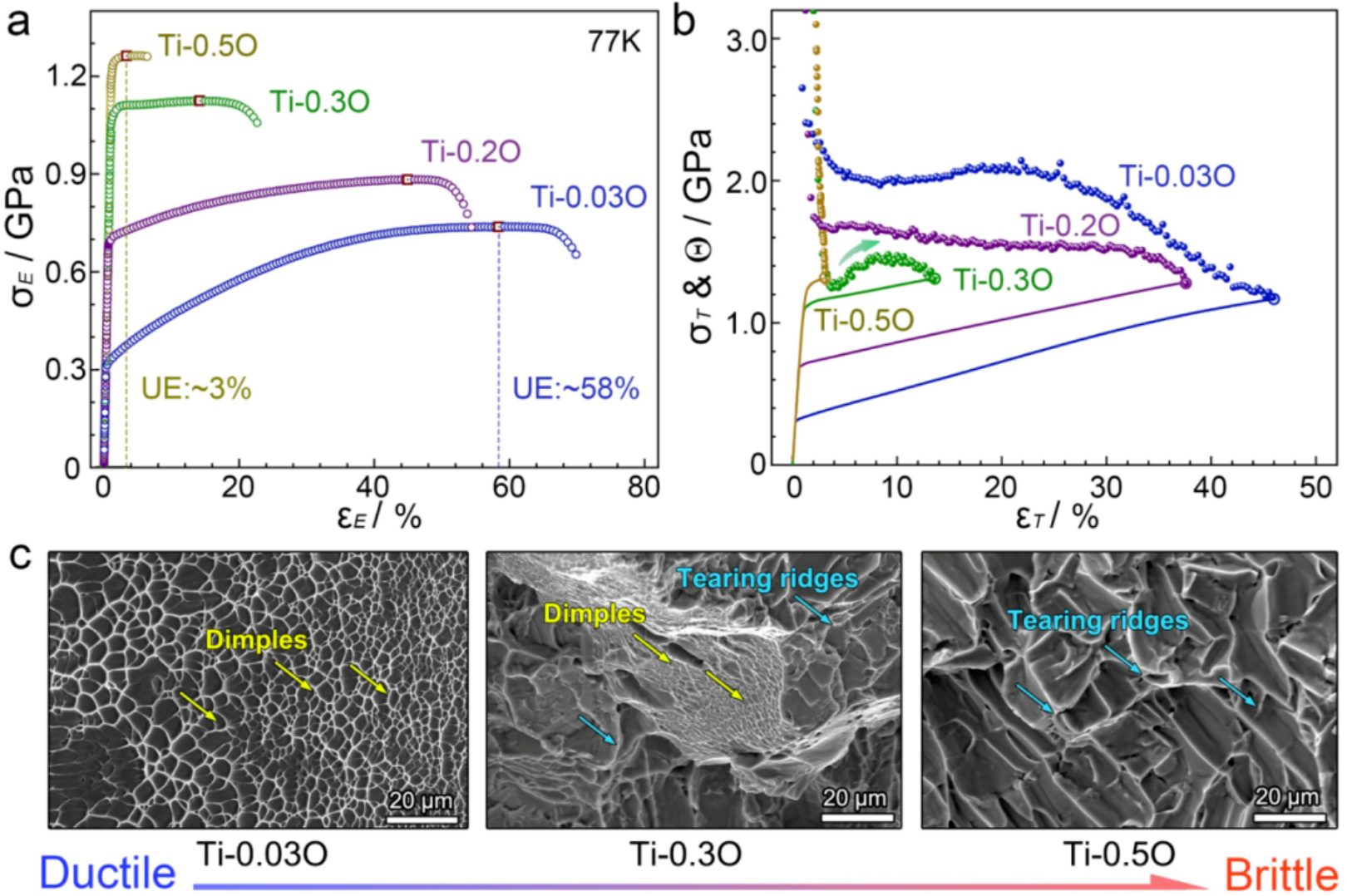

在 77 K 拉伸条件下，低氧材料可由孪晶和交滑移共同分担塑性；氧含量提高后，孪晶受到抑制，材料更依赖棱柱面滑移。约 0.3 wt.% 氧的样品仍能激活多组棱柱面滑移，表现出约 1.07 GPa 的屈服强度和 14.4% 的均匀延伸率。升高至 0.5 wt.% 时，次级滑移更难启动，均匀延伸率约为 3%。

这不是简单的“氧越多越强”。高氧状态下流动应力更快接近晶界可承受的断裂条件，局部塞积无法通过相邻晶粒的协同滑移释放，失效会从晶内不均匀逐步发展为沿晶开裂。

如何用 EBSD 建立判断依据

EBSD 的 IPF 图用于观察晶粒取向和孪晶，KAM 图用于定位局部取向梯度。把它们与拉伸曲线放在一起，才能判断强度变化来自均匀强化，还是来自塑性自由度的丢失。对于低温钛合金，建议至少比较原始态与均匀变形区，并按成分、热处理和应变水平保持一致的采集与清理规则。

从机制到测试决策

如果目标是筛选氧含量或热处理窗口，先用拉伸与 EBSD 建立材料间的可比性；如果已有局部失效，再增加应变场和界面证据。科学指南针可围绕低温钛合金的成分、热处理和失效问题，协助把力学响应、取向图、KAM 与晶界统计组织为可比较的数据分析路径。需要落实制样与结果交付时，可进入钛合金 EBSD 测试服务；要进一步解释晶界应变集中，可阅读EBSD 与 HRDIC 联合分析。

机制判断前先控制的变量

氧含量的影响需要在相近的晶粒尺寸、织构、热处理、取样方向、温度和应变速率下比较。若这些条件不同，强度、孪晶或 KAM 的差异只能作为样品间观察，不能直接归因于氧。实际筛选时，应把低温拉伸、均匀变形区 EBSD 与断口观察作为同一批证据读取。

参考：
