钛合金EBSD测试服务：从取向图到低温失效判断

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。

钛合金 EBSD 测试的价值不在于得到一张彩色取向图，而在于让成分、工艺、显微组织和力学响应能够在同一套判断框架中对照。低温强塑性、局部开裂、织构差异和变形孪晶问题，都需要先把样品状态与数据用途说清楚。

样品制备与采集设计

测试前应确认合金牌号、热处理状态、取样方向、关注区域以及是否经历拉伸或失效。变形样品宜在均匀变形区、颈缩区或裂纹邻近区分别取点，避免把不同应变状态混为一个结论。表面制备的目标是获得可索引、低残余损伤的区域；是否采用机械抛光、电解抛光或离子清理，应由材料硬度、表面状态和目标相位共同决定。

可交付的数据如何回答问题

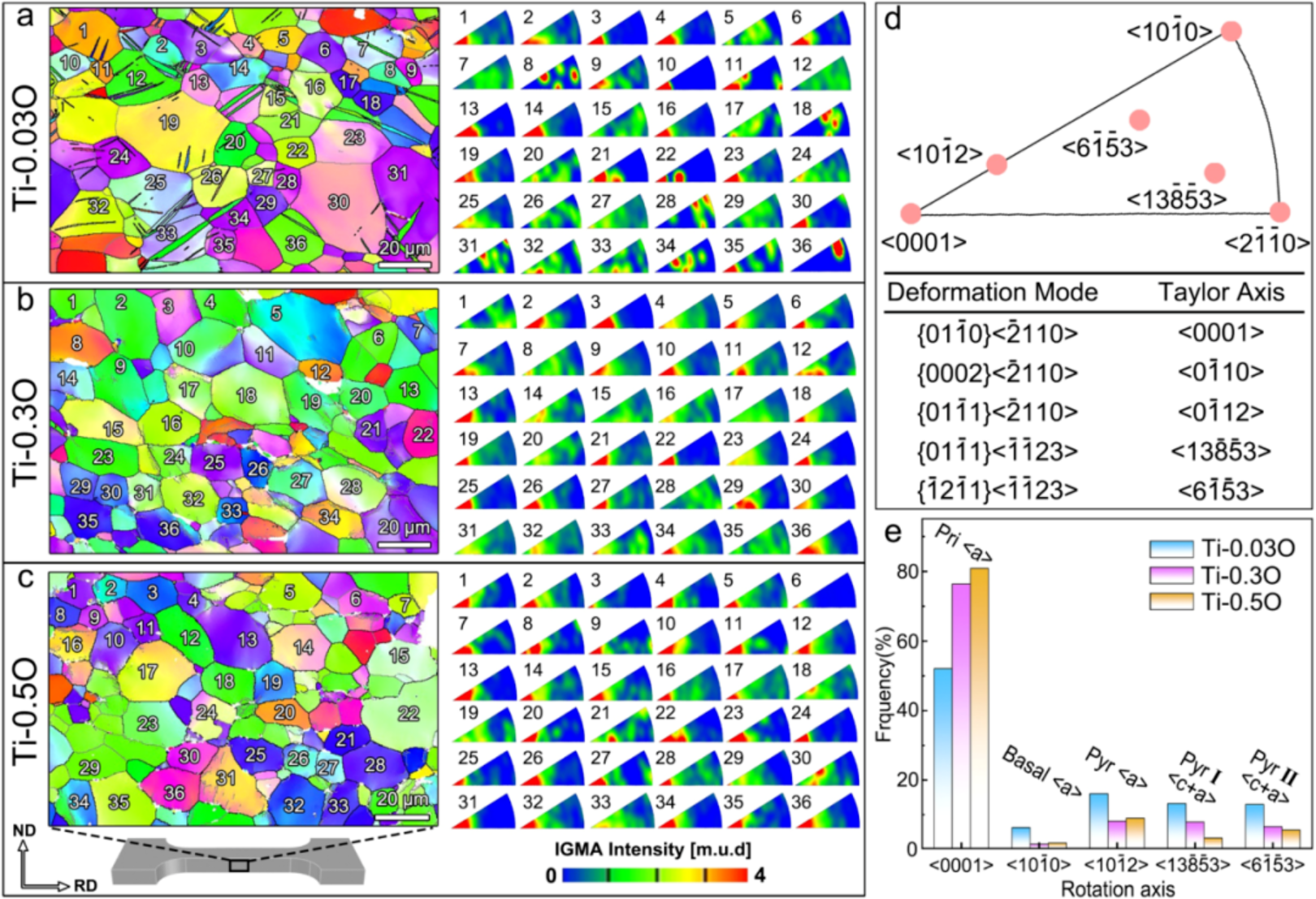

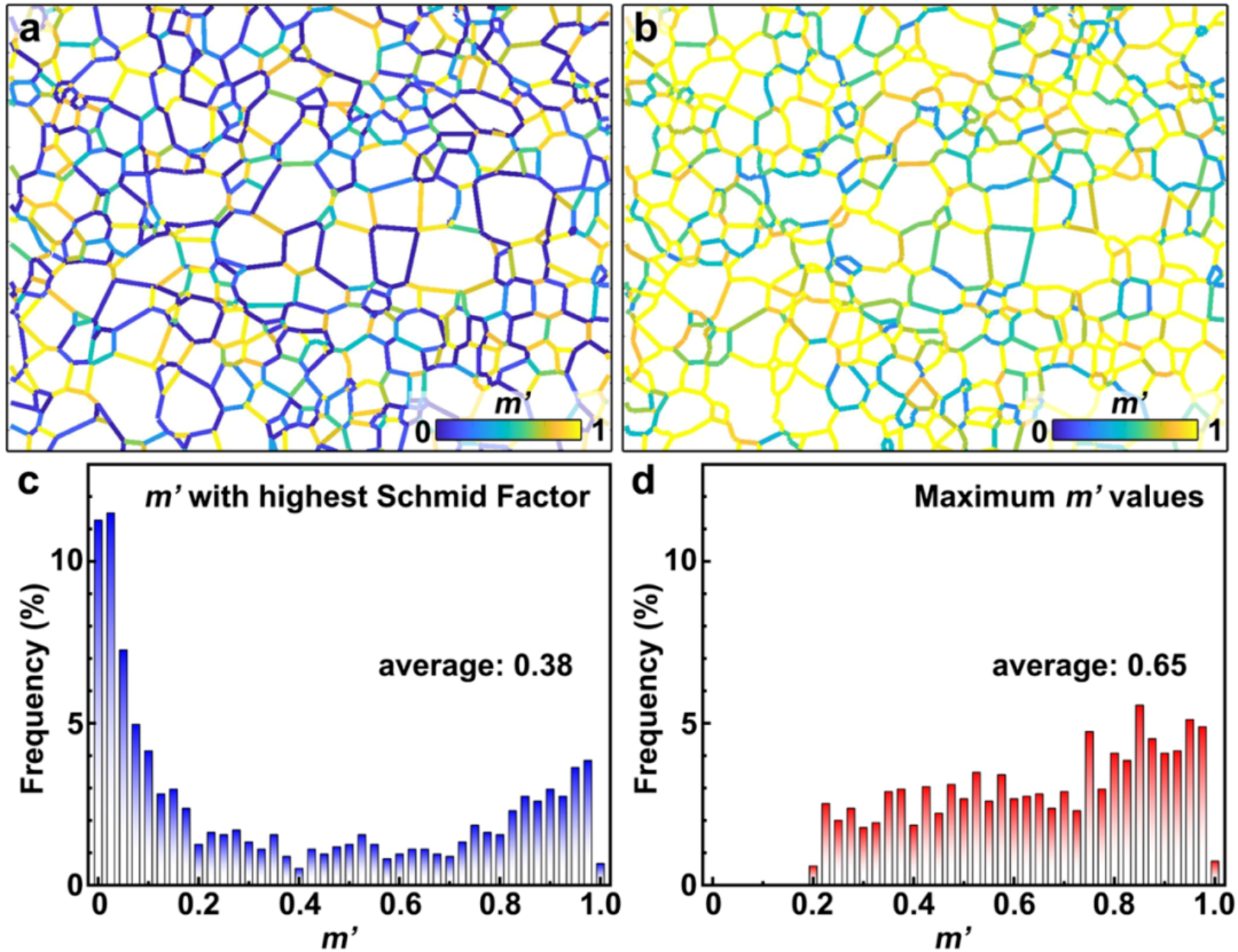

基础交付通常包括 IPF 取向图、相分布、晶粒尺寸、晶界类型与 KAM。若要判断低温塑性机制，应增加孪晶识别、取向差轴或滑移迹线关联。KAM 反映的是局部取向梯度，不能直接等同于绝对位错密度；解释时需要结合步长、去噪规则和同批样品的采集条件。

科学指南针可围绕样品状态和目标问题协助规划 EBSD 测试与数据分析，避免把一套通用图谱直接套用到不同的变形问题。对于需要观察局部应变演化的项目，可衔接EBSD 与 HRDIC 联合分析；若问题已经进入裂纹与断口阶段，可查看钛合金失效分析测试方案。

适用范围与咨询输入

EBSD 适合比较工艺或成分变化后的取向、织构、相分布、孪晶、晶界和局部取向梯度；不应单独用于给出绝对位错密度、绝对残余应力或唯一断裂根因。咨询时请提供合金牌号、热处理及载荷历史、取样方向、目标区域和待回答的问题。这样才能确定制样方式、扫描范围、步长与图谱组合。需要配准应变热点时，下一步是EBSD 与 HRDIC 联合分析。

参考：
