【摘要】 从异质枝晶、晶粒取向、织构、元素偏聚和增材制造方向性出发，梳理DED难熔高熵合金EBSD/EDS测试方案。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



先给建议：DED难熔高熵合金的EBSD/EDS测试不能只交一张IPF图或一张元素面扫。应同时规划枝晶形貌、晶粒尺寸、构建/扫描方向、织构、晶界、滑移系统和元素偏聚，才能把增材制造工艺与强塑性表现联系起来。

1. 先明确组织评价要回答什么问题

常见目标包括：

  • 等轴枝晶和柱状枝晶如何分布；

  • 构建方向与扫描方向是否造成织构差异；

  • Zr、Ti、Nb、V、Al是否在晶界或枝晶区偏聚；

  • DED样品与铸态样品的晶粒、织构和元素分布如何变化；

  • 不同热处理或拉伸阶段的局部应变如何累积。



2. EBSD与EDS分别交付什么？

技术

主要问题

典型输出

EBSD

晶粒、取向、晶界、织构

IPF、极图、晶粒尺寸、晶界统计

EDS

元素分布和偏聚

面扫、线扫、晶界/基体对比

KAM

局部取向差和应变梯度

KAM图、分布统计

GROD/GOS

晶粒内取向偏差

GROD/GOS图和分区比较

OM/SEM

枝晶和熔池形貌

低倍组织和高倍形貌

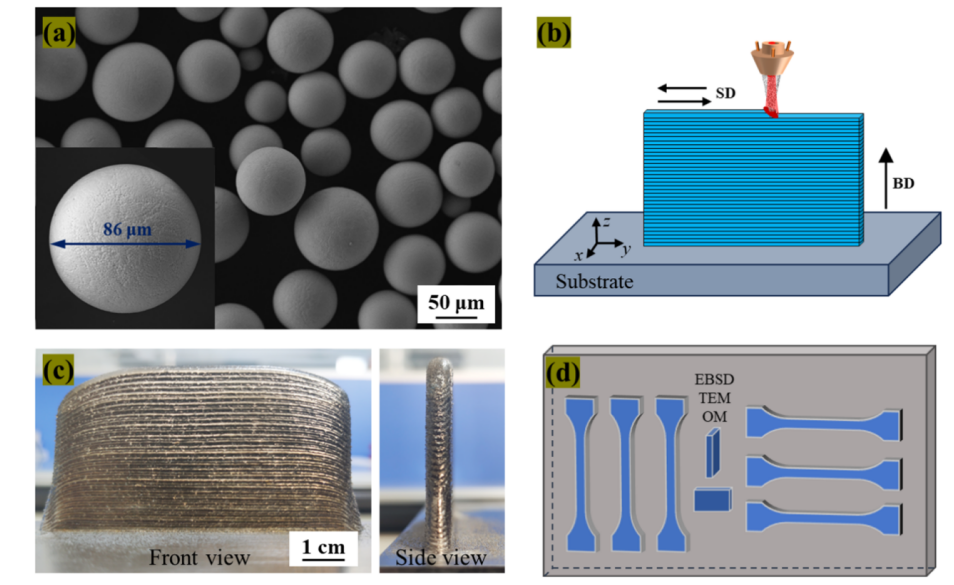

DED样品的组织信息必须带有方向标记。BD、SD和横向TD的取样方向不同，织构和晶粒形貌的解释也会不同。



3. 怎样评价DED异质枝晶？

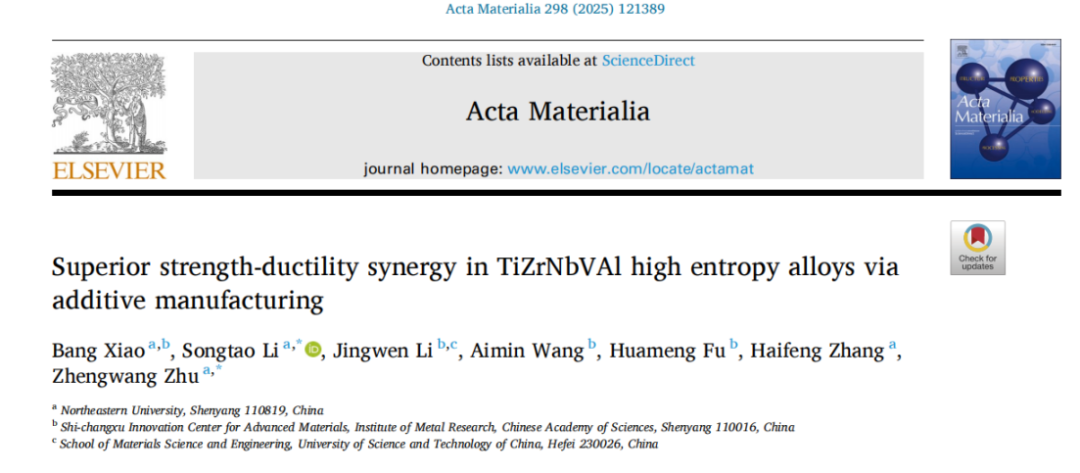

建议同时记录等轴枝晶和柱状枝晶的面积比例、平均尺寸、取向分布、晶界特征和元素富集位置。论文中等轴枝晶平均晶粒尺寸约21.8 μm，柱状枝晶通常超过100 μm；这些数值只适用于对应材料和制备条件。

如果只观察一个局部视野，容易把局部组织误认为整体组织。更可靠的服务方案应包含多个区域、多种方向和同条件统计。



4. 织构分析与强塑性如何关联？

DED样品表现出{100}<001>取向特征，α纤维和晶粒旋转会影响滑移系统激活与晶界传递。报告中除了IPF，还应根据加载方向计算Schmid因子或滑移迹线，并将它们与拉伸后KAM/GROD/GOS变化对应。

如果项目目标是解释各向异性，应至少比较BD和SD样品；如果目标是失效定位，还要保留断裂位置、标距段位置和裂纹附近的取向图。



5. 科学指南针如何参与测试方案？

科学指南针可以作为DED材料EBSD、EDS和多尺度组织评价的方案沟通与数据交付入口，帮助根据构建方向、目标组织和最终分析问题配置测试组合。具体步长、扫描区域、EDS采集和统计数量仍需按样品确认。

先了解整体机制可查看DED难熔高熵合金强塑性机制；如需载荷下原位取向和应变变化，可参考原位EBSD测试方案；高温响应见室温与高温拉伸测试方案。
