【摘要】 从室温强塑性、高温软化、Laves相、动态再结晶和XRD/TEM联用出发，梳理难熔高熵合金拉伸测试方案。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



先给建议：难熔高熵合金拉伸测试应把室温强塑性、高温软化、相稳定性和变形后组织放在同一套方案中。仅比较一条室温曲线，无法判断材料能否适应400–800°C环境，也无法区分软化来自位错回复、Laves相变化还是动态再结晶。



1. 室温测试看哪些指标？

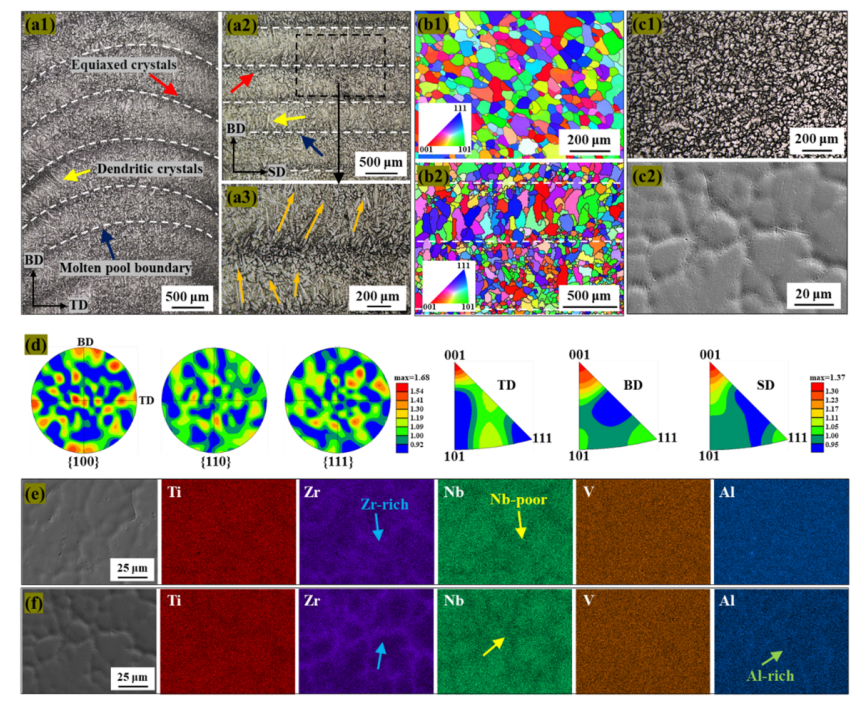

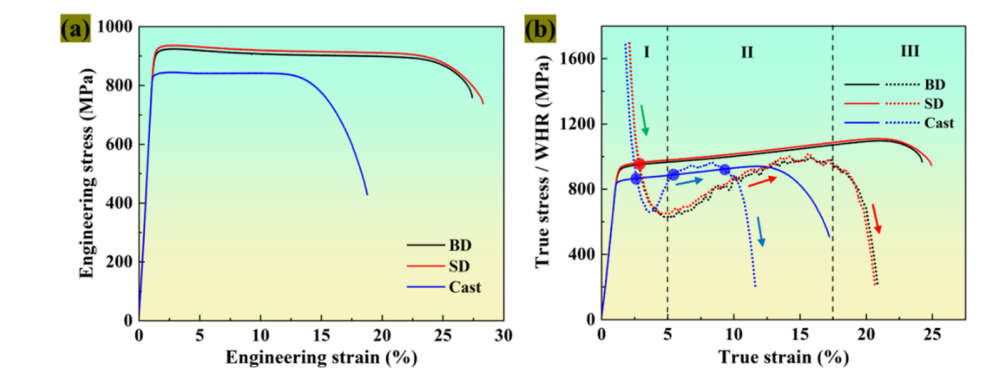

至少应输出屈服强度、抗拉强度、断后伸长率、均匀延伸、加工硬化率和BD/SD方向差异。论文中DED样品BD/SD屈服强度约903/914 MPa，断后伸长率约27.4%/28.3%，而铸态样品约835 MPa和18.8%。

测试方案还应保留工程应力—应变、真实应力—应变和加工硬化率曲线，以判断中期加工硬化是否能延缓颈缩。



2. 高温拉伸如何设置温度梯度？

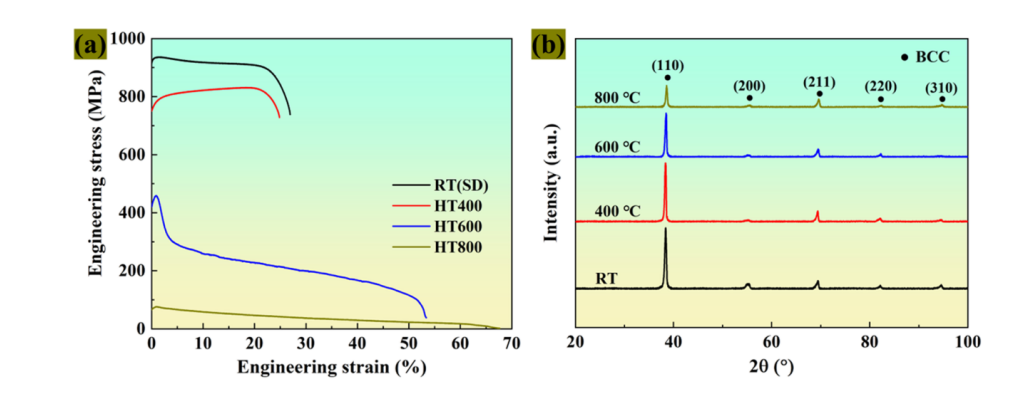

研究设置了400、600和800°C等温度节点。对应结果显示，温度升高后屈服强度由约750 MPa降至约66 MPa，塑性应变由约24.8%升至约67.6%。这些数值仅适用于论文材料、试样和测试条件。

测试时需要明确升温速率、保温时间、气氛、应变速率、引伸计或位移测量方式、是否需要高温断口和拉伸后XRD/TEM。



3. 为什么高温拉伸必须配结构分析？

HT600条件下出现少量富Zr–V–Al的C14 Laves相；更高温度下该相逐渐溶回基体，HT800还出现明显动态再结晶。强度下降、塑性增加可能同时受到位错回复、晶界迁移、相变化和再结晶影响。

XRD适合观察相组成和结构变化，TEM适合观察Laves相、位错和晶界，EBSD适合分析高温变形后的晶粒取向和再结晶。三者联用才能解释“为什么软化”和“为什么塑性提高”。



4. 数据交付应包含什么？

  • 不同温度和方向的原始拉伸数据；

  • 工程/真实应力—应变与加工硬化率；

  • 温度、气氛、应变速率和保温条件；

  • 拉伸前后XRD、TEM、EBSD和断口图；

  • 软化、再结晶、第二相和位错变化的对应分析；

  • 异常点、断裂位置和试样几何记录。

需要测试服务和方案沟通时，科学指南针可以作为难熔高熵合金室温/高温力学与多尺度表征的服务入口；具体温度范围、试样尺寸和联用技术需按项目确认。

相关页面：DED难熔高熵合金强塑性机制、DED EBSD/EDS组织评价、多尺度失效分析。
