【摘要】 从异质枝晶、α纤维织构、扭折带、多滑移和位错墙出发，解析DED难熔高熵合金强塑性协同的组织机制。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



先给结论：DED难熔高熵合金的强塑性协同，不只是提高强度或细化晶粒，而是由等轴—柱状枝晶异质组织、α纤维织构、扭折带、多滑移、晶粒间滑移传递和高密度位错墙共同实现。以Ti3Zr1.5NbVAl0.25体系为例，DED样品在对应室温测试中获得约0.9 GPa屈服强度和约27%–28%的断后伸长率。

1. 为什么难熔高熵合金容易出现强塑性矛盾？

Ti、Zr、Nb、V等高熔点元素带来较高强度和热稳定性，但富钛BCC合金在室温下可能较早局部化，强度提高往往伴随塑性下降。真正需要解决的问题是：能否让多个组织区域共同承担变形，而不是让少数软区快速颈缩。



2. DED如何形成异质枝晶组织？

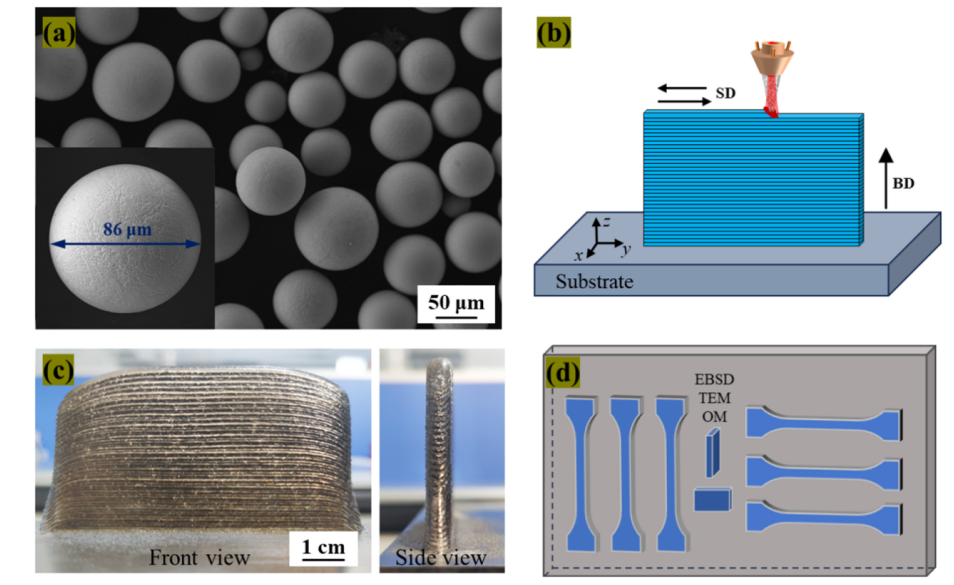

DED经历快速熔化、凝固和层间热循环，容易形成细小等轴枝晶与粗大柱状枝晶交替分布的组织。等轴区和柱状区在晶粒尺寸、取向、元素分布和变形阻力上存在差异，受载后会产生软硬区域之间的应变分配。

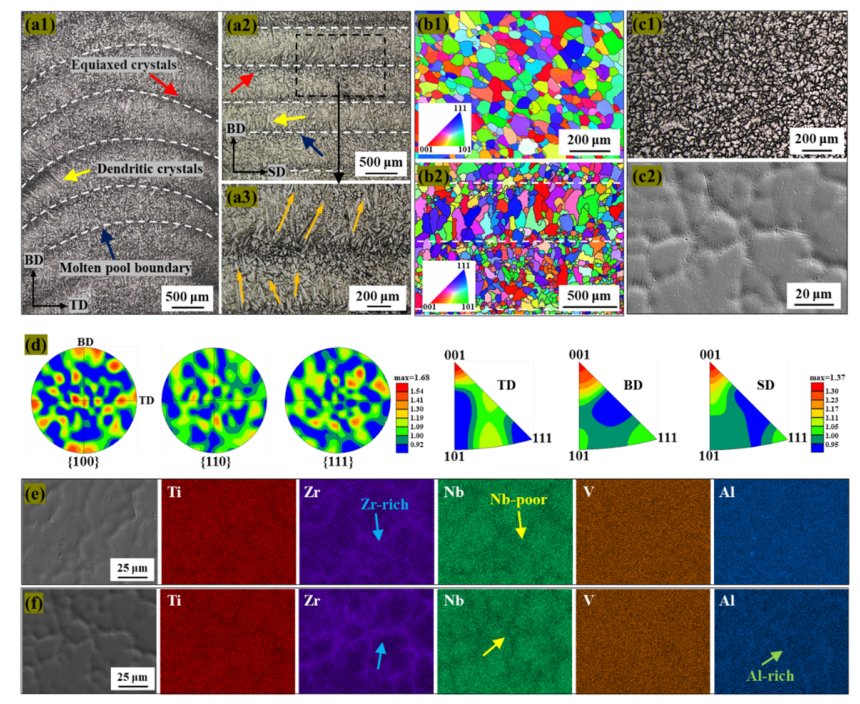

论文中DED样品的等轴枝晶平均晶粒尺寸约21.8 μm，柱状枝晶通常超过100 μm；样品整体为单相无序BCC，并表现出{100}<001>取向特征。与铸态样品相比，DED样品元素偏聚减弱，Zr主要在晶界附近富集。



3. 室温强塑性来自哪些机制？

DED样品BD和SD方向的屈服强度分别约903 MPa和914 MPa，抗拉强度约925 MPa和937 MPa，断后伸长率约27.4%和28.3%；铸态样品对应屈服强度约835 MPa、抗拉强度约845 MPa、断后伸长率约18.8%。

这些结果说明DED组织不仅提高了承载能力，也延缓了局部颈缩。其机制包括：软区先启动塑性，硬区随后参与承载；多滑移和位错森林提高加工硬化；扭折带和滑移传递把局部变形扩展到更大范围。



4. KAM、GROD和GOS如何显示应变分配？

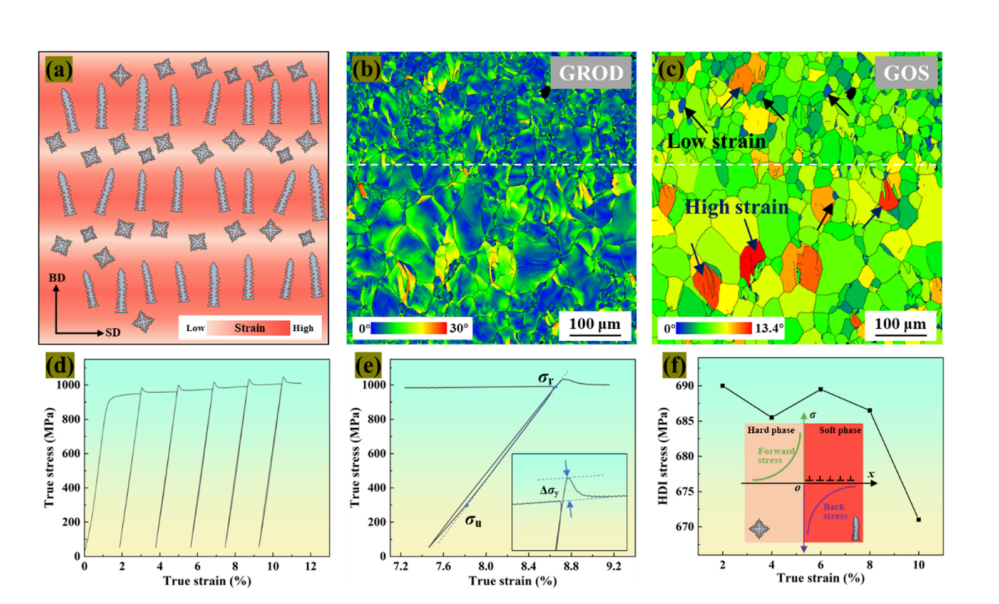

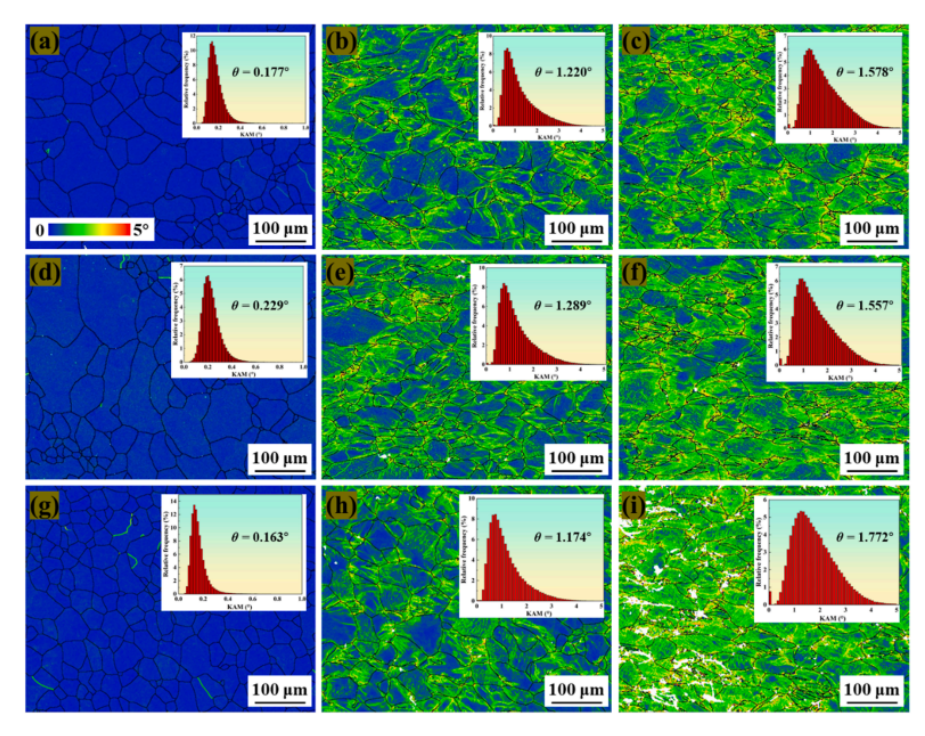

KAM可反映局部取向差和应变梯度相关信息，GROD表示晶粒相对参考取向的偏差，GOS用于描述晶粒内部取向扩展。随着名义应变增加，KAM和几何必要位错密度整体升高；粗大柱状晶区域的GROD和GOS通常高于细小等轴晶区域。

这说明不同组织区域承担了不同的塑性角色：软区先变形，硬区在后续阶段承担更多载荷，局部应变通过晶界和滑移系统传递，从而降低单一区域过早失稳的风险。



5. 扭折带和位错墙怎样继续承载？

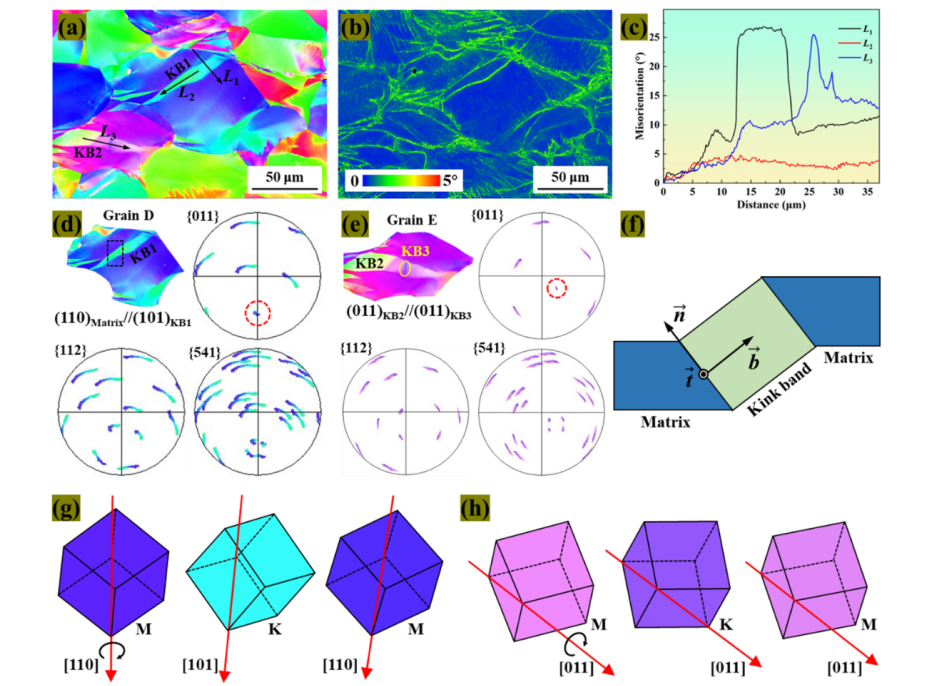

扭折带从晶界向晶粒内部扩展，带边界具有较高KAM值；拉伸过程中可激活{110}<111>、{112}<111>和{123}<111>滑移系统。扭折带通过晶格旋转协调局部塑性，并不等同于简单形成孪晶。

在更大变形下，多滑移使微带交叉，交叉位置形成位错缠结和高密度位错墙。位错墙限制位错自由程、提高加工硬化能力；微带还可以细分原有晶粒，形成动态Hall–Petch效应。



6. 这类项目怎样建立完整证据链？

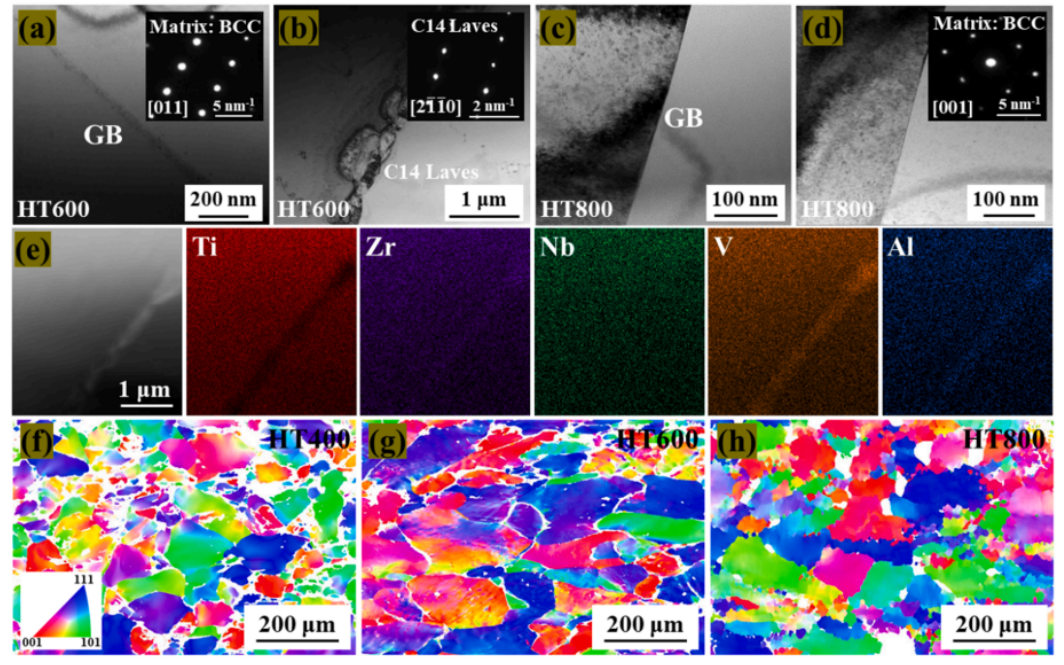

推荐把DED工艺、EBSD/EDS组织、室温/高温力学、分阶段KAM/GROD/GOS和TEM位错分析串联起来。需要测试方案可查看EBSD/EDS组织评价服务怎么选，需要力学和温度响应方案可查看难熔高熵合金室温高温拉伸测试，需要失效解释可查看DED难熔高熵合金多尺度失效分析。
