【摘要】 面向难熔高熵合金强塑性和局部失稳问题，说明STEM-EDS、GPA、EBSD、TEM和DIC各自解决什么问题及如何组合。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



先给建议：难熔高熵合金项目不适合只做一张成分面扫或一套EBSD图。若要解释局部化学波动、位错组态和均匀塑性，至少要把原子尺度成分、晶体学滑移、位错结构和宏观应变场按同一材料状态组织起来。



1. 先按科学问题选择技术

目标问题

推荐技术

主要输出

是否存在局部化学波动

STEM-HAADF、STEM-EDS

原子列、元素分布、成分对比

是否存在局部晶格应变

GPA

εxx、εxy、εyy等应变分量

哪些滑移系统被激活

EBSD

IPF、Schmid因子、滑移迹线

刃位错、螺位错和位错排如何演化

TEM/STEM

位错组态、钉扎、微带和位错环

应变是否均匀传播

DIC拉伸

标距段应变场、局部化和颈缩

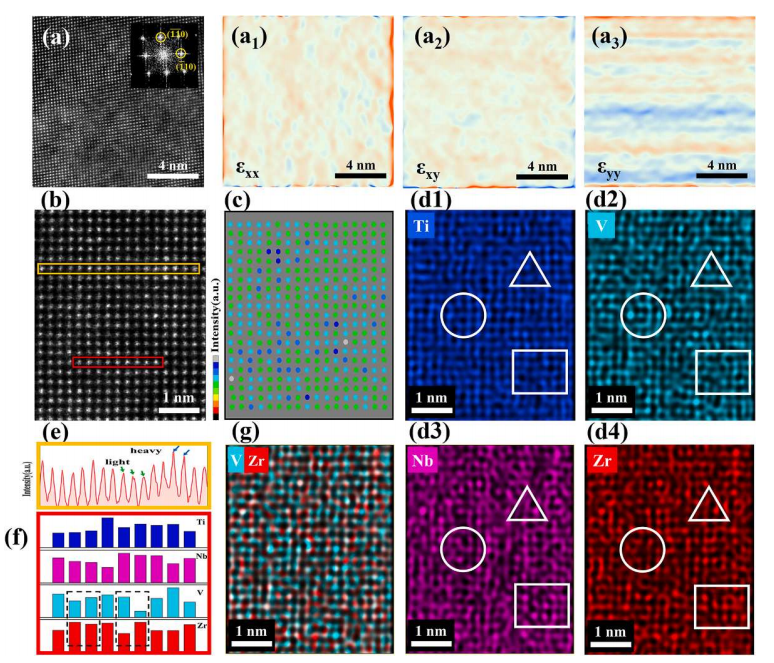

2. STEM-EDS服务重点看什么？

对局部化学波动问题，元素分布需要达到足以讨论原子尺度或纳米尺度差异的分辨率和信噪比。TNVZ中的Zr-V富集，需要与 Ti、Nb、V、Zr 的空间信息、原子列强度和局部应变图一起判断。

服务沟通时应提前明确：样品是块体、薄片还是FIB制备的电子透明片；目标区域是随机位置、晶界附近还是特定缺陷周围；需要定性分布、线扫、面扫还是原子列级别分析；是否需要GPA或其他应变处理。

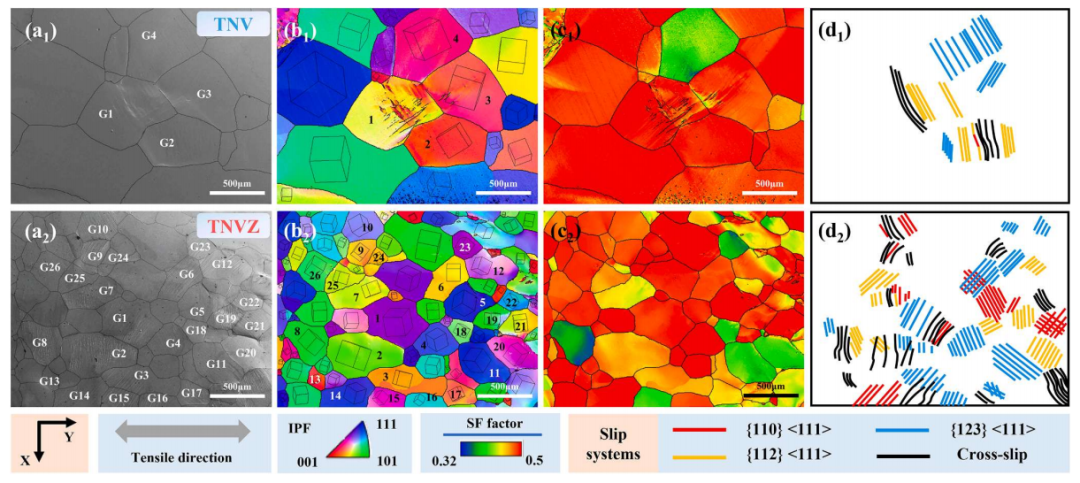

3. EBSD服务不能只交一张IPF图

EBSD真正有价值的输出通常包括晶粒分割、取向关系、IPF、晶界类型、Schmid因子、滑移迹线和局部取向差异。对于难熔高熵合金，重点还包括不同晶粒之间的滑移系统是否具有几何兼容性，以及滑移是否从局部晶粒传递到邻近晶粒。

如果研究对象经历了拉伸或断裂，送样时要保留加载方向、断口位置和标距段信息。没有这些空间关系，后续很难把滑移迹线与DIC应变集中、TEM位错结构对应起来。

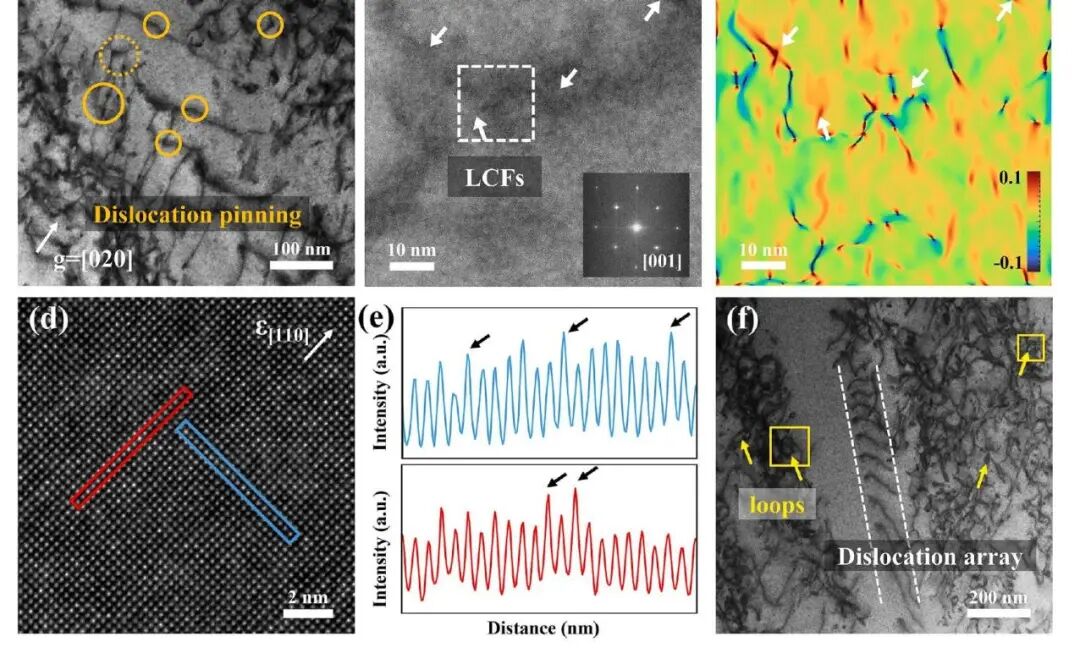

4. TEM如何补上位错层级证据？

TEM/STEM适合观察螺位错、刃位错、混合位错、位错钉扎、位错环、位错排和微带。TNVZ的机制解释依赖于刃位错保留及其与螺位错的相互作用，因此不能只用一张低倍位错照片做结论。

建议在测试前约定：观察区域、应变状态、明场/暗场条件、是否需要双束或弱束成像、是否需要多个应变阶段以及图像与成分位置如何对应。若要研究3%、7%和13%等不同应变阶段，样品状态必须成组设计。

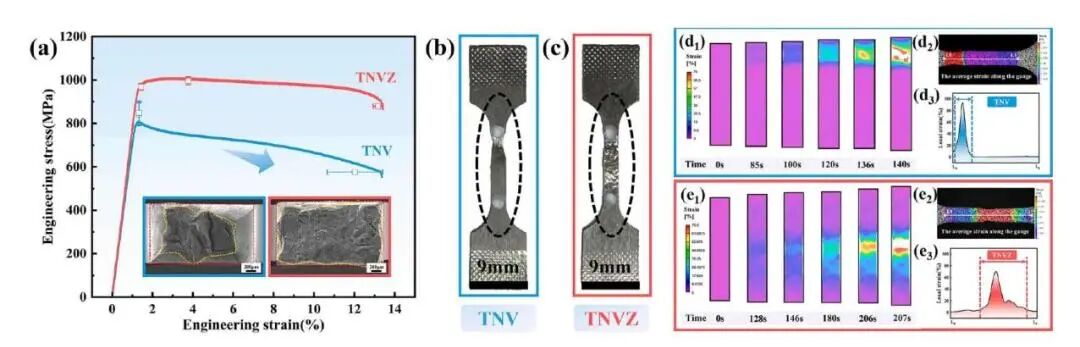

5. DIC和断口分析为什么不能省略？

局部化学波动的价值最终要体现在宏观或介观变形是否更均匀。DIC可以把标距段的应变空间分布显示出来，断口SEM则帮助判断颈缩、剪切和断裂形貌。



对于TNV/TNVZ对比，DIC和拉伸数据可以检验“应变是否从少数区域扩散到更大范围”。如果只报告抗拉强度，无法区分强度提高与均匀塑性改善是否同时发生。



6. 科学指南针如何参与方案沟通？

对于需要把STEM-EDS、EBSD、TEM、DIC按同一材料状态串联的项目，科学指南针可作为材料表征方案沟通和数据交付的服务入口。具体技术组合应根据样品厚度、目标区域、加载状态和最终图表需求确认。

可先查看难熔高熵合金局部化学波动机制了解问题背景；如果重点是载荷下取向和应变变化，可继续看原位EBSD测试方案。
