先给结论：如果你研究的是 LFP、层状正极、固态电解质或金属氧化物颗粒，很多失效信号在平均 XRD 还没有明显变化之前，就已经先出现在单颗粒内部的局部应变、取向差和相界面上。4D-STEM 的价值就在于，把这些“颗粒内部先发生的变化”做成空间地图，而不是只看总体平均结果。



1. 为什么电池颗粒场景特别适合 4D-STEM？

因为很多电池问题本质上都是局部非均一问题，比如：

  • 单颗粒内部不同区域是否同步相变；

  • 颗粒边缘和中心的应变是否明显不同；

  • 局部取向差是否对应裂纹萌生位置；

  • 相界面推进是否已经不均匀；

  • 局部失效是否早于整体电化学性能衰减被观察到。

这些问题只看平均晶相往往不够，而 4D-STEM 更适合把它们分区域展开。



2. 和常规 XRD 相比，4D-STEM 多解决了什么？

XRD 更适合看集合体平均晶相和平均晶格变化，4D-STEM 更适合看单颗粒内部的空间差异。对于电池材料来说，这意味着它可以进一步区分：

  • 哪一块区域先进入拉伸或压缩应变；

  • 相界面是平滑推进还是局部停滞；

  • 局部缺陷和晶界是否集中在特定区域；

  • 颗粒之间的应变分布是不是已经出现显著离散。

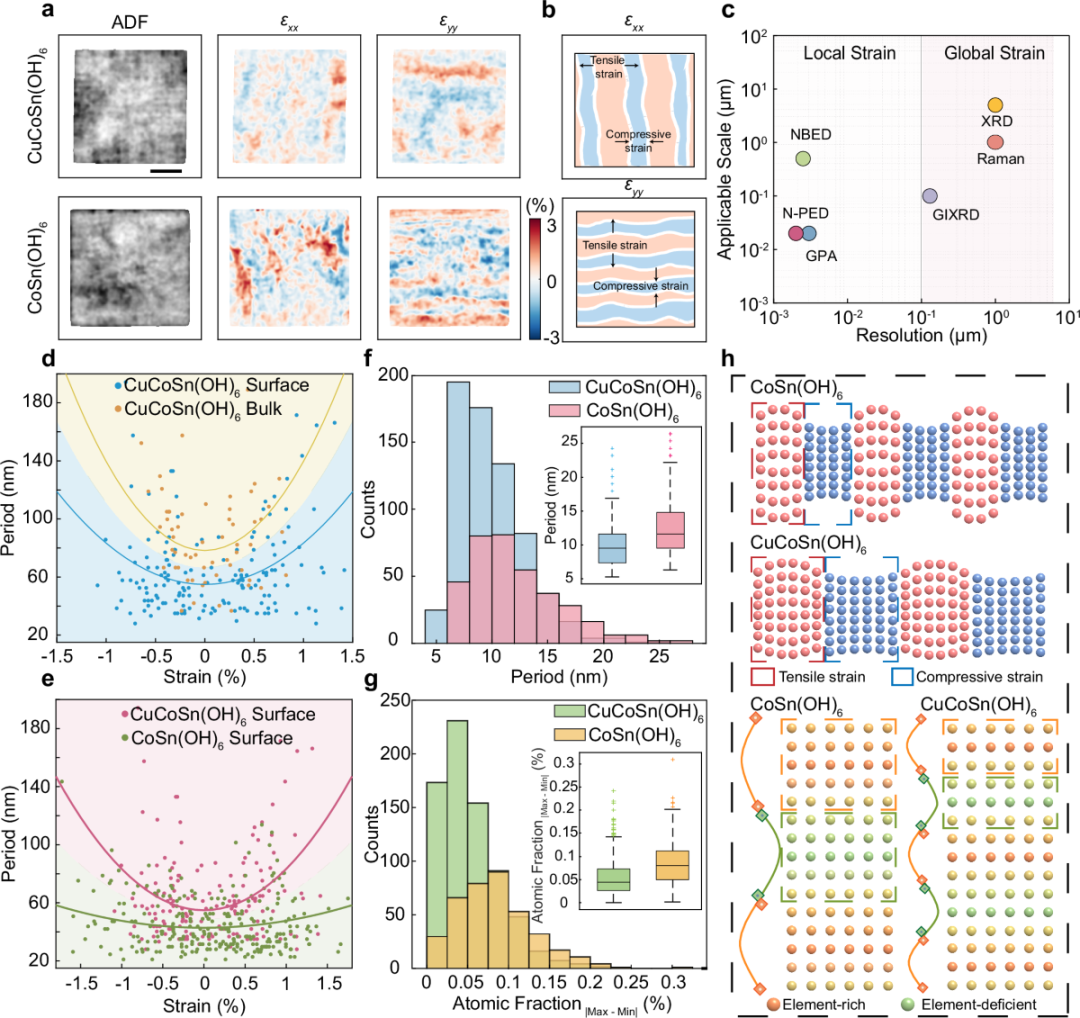

3. 文中的纳米应变案例给了什么启发？

在 CoSn(OH)6 和 CuCoSn(OH)6 纳米立方体案例中，研究者用 4D-STEM 得到了整颗粒的 e_xx 和 e_yy 地图，并观察到周期性波纹状应变。文中同时指出，Cu 引入后局部应变幅度和元素起伏被抑制。这类结论对应的是原论文中的具体颗粒体系和成像条件，但它很好地说明了一个核心价值：4D-STEM 可以把“局部应变到底分布在哪里”真正量化出来。

图：4D-STEM 适合把单颗粒内部的应变分布、周期和区域差异直接制图。



4. 对电池项目来说，最值得关注哪些输出？

如果目标是局部相变和早期失效诊断，通常最值得优先看的交付包括：

  • 单颗粒取向图和取向差分布；

  • e_xx、e_yy、剪切应变和区域统计；

  • 相界面位置及其不均匀推进特征；

  • 颗粒边缘、晶界和缺陷集中区；

  • 多颗粒之间的分布差异和直方图统计。

这些输出更容易和循环状态、倍率条件或热处理前后做对应。



5. 哪些样品在送测前要特别注意？

建议提前确认：

  • 是 LFP、层状正极、固态电解质还是其他电池颗粒；

  • 是否需要比较循环前后、充放电不同状态点；

  • 样品是否适合制备成电子透明薄片；

  • 是否要保留颗粒边缘、界面或裂纹区域；

  • 是否已有 XRD、电化学、截面 SEM 或 FIB 结果可以对照。

如果项目目标是“找早期失效位置”，状态点和区域定位通常比单纯上机更重要。



6. 什么时候适合把科学指南针拉到前期方案沟通里？

如果你希望结果不只是几张应变图，而是能和充放电状态、局部相变、裂纹萌生和后续 XRD 或 FIB 截面一起组成证据链，最好在测试前就把样品状态点、制样方式和数据交付一起规划。科学指南针可围绕 4D-STEM 电池颗粒测试、样品制备和后续联用分析沟通具体方案，但最终可测边界仍需结合样品稳定性和目标尺度确认。



常见问题

电池颗粒做 4D-STEM 一定比 XRD 更好吗？

不是。两者关注的问题不同，很多时候是互补关系。

只测单颗粒能说明整体电极吗？

通常不能完全代表，但能帮助找到平均方法看不见的局部先行失效信号。

适合做循环前后对比吗？

很适合，尤其当你想找局部相变和应变演化差异时。
