先说结论：如果你关心的不是“这个局部区域长什么样”，而是“整片区域里取向、应变、晶界和缺陷到底怎么分布”，4D-STEM 往往比传统只选点观察的 TEM 更适合。它把扫描位置和衍射信息绑定在一起，能把局部结构问题做成空间地图。



1. 4D-STEM 和传统 TEM 的差别在哪？

4D-STEM 在扫描透射电镜中逐点记录二维衍射图，形成 x、y 扫描坐标与 kx、ky 衍射信息组成的四维数据集。这样得到的不只是图像，而是可以进一步分析：

  • 晶体取向和取向差；

  • 相分布和织构；

  • exx、eyy 和局部剪切应变；

  • 晶格旋转、晶界网络和局部缺陷；

  • 原位过程中的时间序列结构演化。

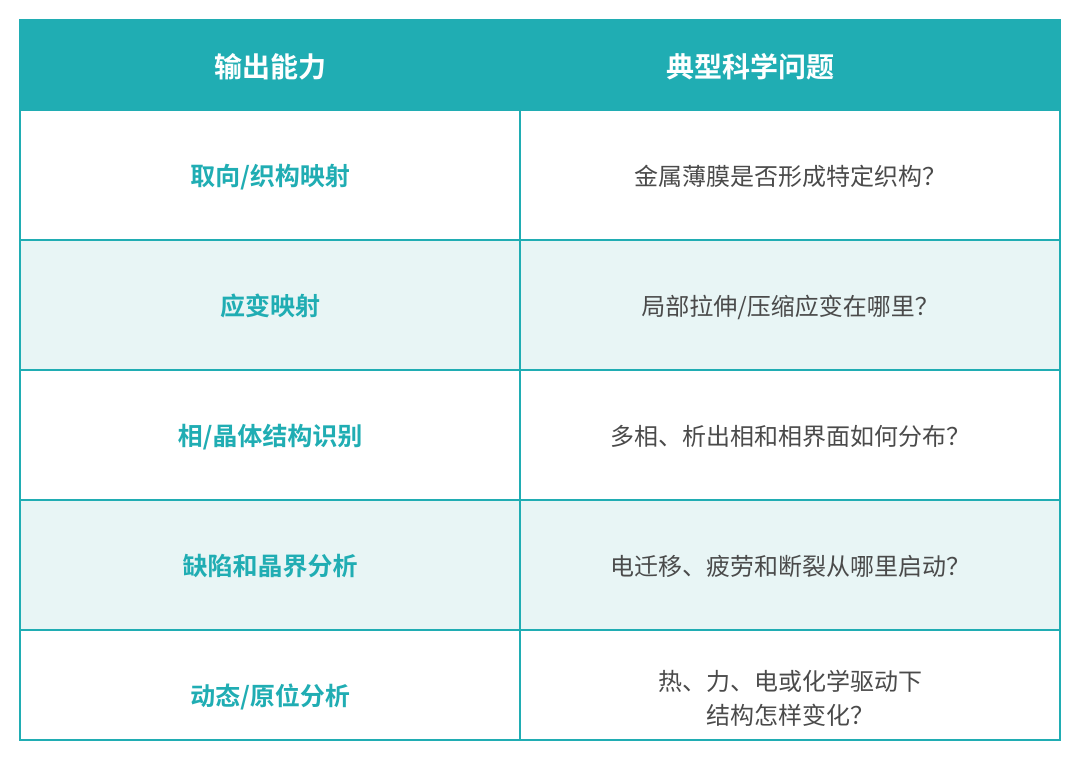

图：4D-STEM 的适用材料、能力边界和常见输出。



2. 哪些材料最适合做 4D-STEM？

常见高匹配体系包括：

  • 金属薄膜、互连、焊点和 3D 集成电路键合线；

  • 高熵合金、纳米晶金属和析出强化合金；

  • LiFePO4、层状正极、金属氧化物和固态电解质颗粒；

  • 金属/陶瓷、薄膜/基底、石墨/金属等异质界面。

这类样品通常都需要回答“局部结构和性能之间怎么对应”的问题，而 4D-STEM 正好适合做这种空间映射。



3. 做这项测试最常见的限制是什么？

样品通常需要电子透明薄片或超薄薄膜。实际测试中，厚度、样品漂移、束流损伤、扫描畸变和多重散射都会影响定量可靠性，因此前期制样和参考晶格选择很关键。



4. 一份完整交付通常会包含什么？

除了实空间 ADF 或 HAADF 图，常见还会包括：

  • 每个扫描点的衍射图或衍射盘参数；

  • 晶体取向图、取向差地图、织构统计和极图；

  • exx、eyy、剪切应变和应变周期统计；

  • 晶界网络、高角和低角晶界比例、三叉结和空洞边界；

  • 原始 4D 数据、预处理参数、分类模型和统计表。



5. 原位电迁移案例说明了什么？

在 Cu-Cu 直接键合线案例中，研究者用原位 4D-STEM 观察到在约 10^7 A·cm^-2 电流密度下，样品先经历晶界扩散主导阶段，再进入更快的表面扩散阶段；预存空洞样品寿命约缩短至无空洞样品的 1/4.8。这些结论只对应原论文中的结构、应力和通电条件，不应直接外推到其他互连体系。

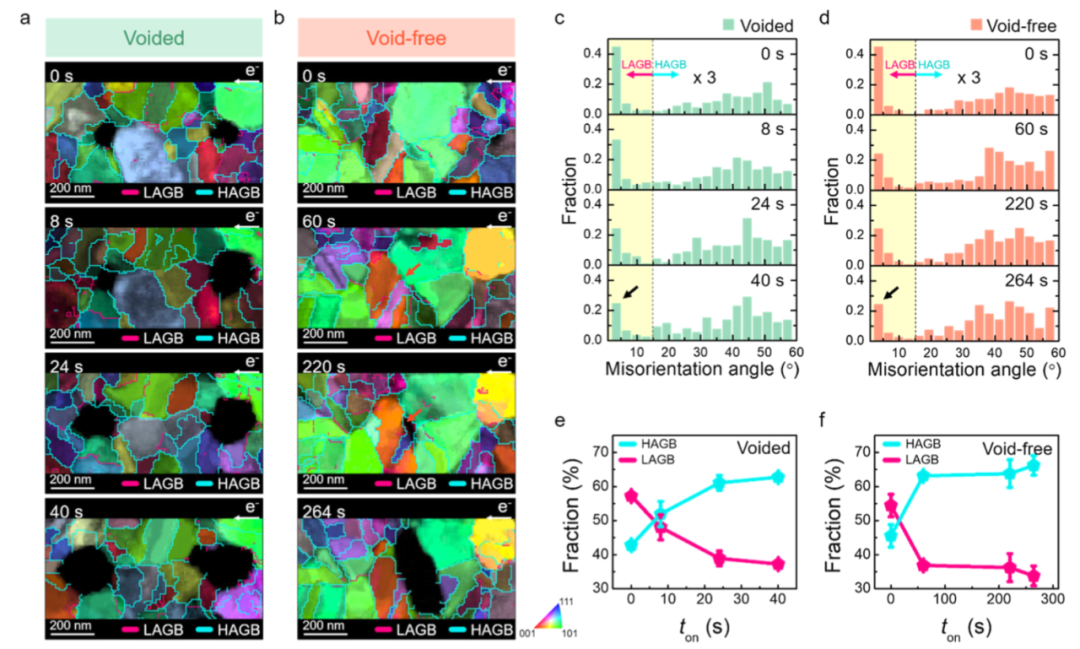

图：4D-STEM 可把原位电迁移中的取向变化、空洞和扩散阶段放到同一空间框架下比较。



6. 纳米应变案例又说明了什么？

在 CoSn(OH)6 和 CuCoSn(OH)6 纳米立方体案例中，4D-STEM 直接给出了 exx 与 eyy 地图，并看到周期性波纹状应变。这类结果的价值在于，局部应变的周期和振幅可以被定量统计，再去和元素分布或性能指标对应。

图：4D-STEM 适合把纳米颗粒内的局部应变场做成整片地图。



7. 什么时候适合提前沟通测试方案？

如果你的项目同时关心取向、应变、晶界和原位过程，最好在送样前就把制样方式、参考晶格、扫描窗口和是否联用 FIB、球差 TEM、EBSD 或 XRD 一起规划。科学指南针可围绕 4D-STEM 的测试路径、数据处理和联用建议沟通具体方案，但最终可解释边界仍要以样品厚度、稳定性和研究目标为准。



常见问题

4D-STEM 能替代普通 TEM 吗？

通常不能完全替代。它更强在定量制图，而普通 TEM 在快速观察局部形貌上仍有价值。

所有样品都能直接做应变图吗？

不一定。样品厚度、漂移和参考晶格选取都会影响应变定量精度。

只关心织构也有必要做 4D-STEM 吗？

如果问题是纳米尺度局部织构和空间非均一性，4D-STEM 会比平均方法更有优势。
