【摘要】 解析CoCrNi中熵合金Gyroid壳状晶格在高速冲击下的压实、惯性响应与多尺度动态韧化机制。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



先给结论：在论文所研究的高分辨选区激光熔化 CoCrNi 中熵合金体系中，Gyroid 壳状晶格在超过900 m/s的钢球冲击下仍能阻止弹丸完全穿透，而BCC和八面体杆状晶格在超过500 m/s时已出现完全击穿。它的优势不是简单增加材料用量，而是通过连续壳层、自接触压实和惯性响应，把更多材料卷入高速耗能过程。



1. 为什么准静态压缩结果不能代替高速冲击？

机械超材料在慢加载下表现出的刚度、强度和吸能能力，不能直接推导出高速弹丸撞击时的抗穿透表现。冲击过程中，材料会经历极高应变率、局部应力波传播、结构快速重构和非均匀塑性变形。

因此，金属超材料研发需要把准静态压缩和轻气炮高速冲击分开评价：前者观察基础承载与吸能，后者直接检验结构能否拦截弹丸、如何形成压实区，以及哪些动态韧化机制被激活。



2. Gyroid结构的关键不是“更厚”，而是“更连续”

研究比较了BCC杆状晶格、八面体杆状晶格和Gyroid壳状晶格。三种样品质量相近时，Gyroid在高速撞击下仍表现出更高的抗穿透能力，说明结构拓扑而非单纯材料堆积是重要变量。

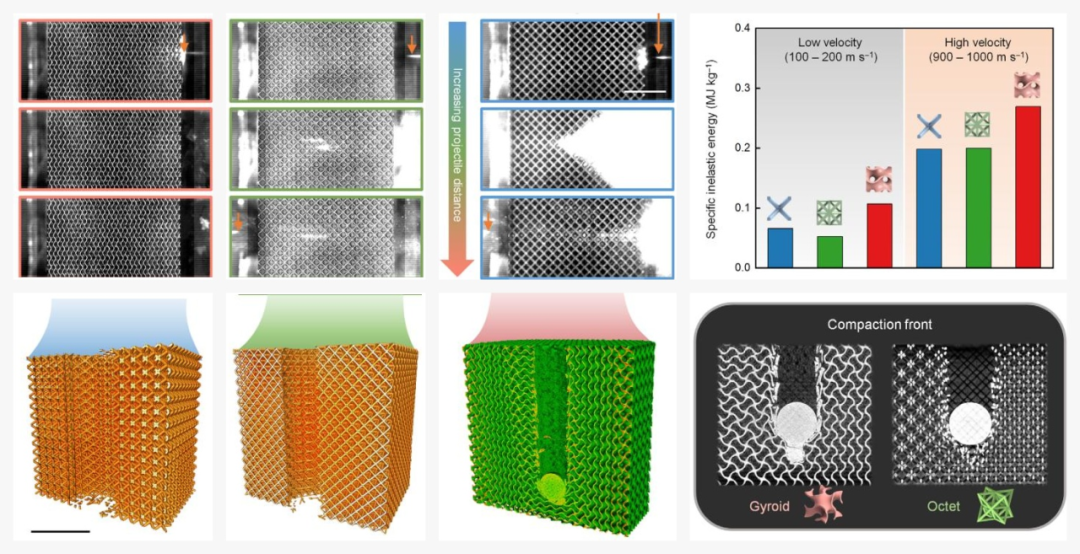

图：高速摄像、比非弹性能和冲击后μCT形貌共同展示三种晶格的动态响应差异。

Gyroid壳层在弹丸下方可形成更致密、更连续的压实前沿，壳层折叠后彼此贴合，增加了参与塑性耗能的有效体积。相较之下，杆状晶格在节点位置更容易出现局部应力集中和破碎的压实前沿。



3. 高速冲击中存在两类主导耗能机制

有限元分析显示，Gyroid的接触面积、塑性能耗散和节点加速度峰值更突出。可以把它们理解为两条相互配合的路径：

  • 致密化路径：结构在弹丸作用下快速折叠和自接触，形成连续压实区。

  • 惯性响应路径：壳状架构放大局部动态应力，把更多材料卷入冲击耗能过程。

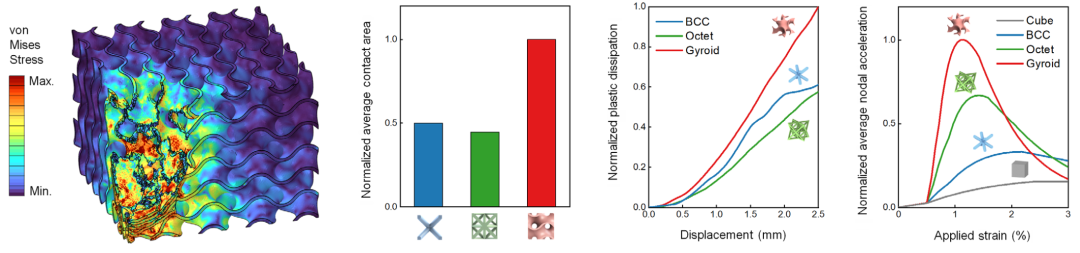

图：有限元结果用于解释壳状结构如何扩大接触面积并提高动态耗能。

论文还指出，低速区间更偏向致密化主导，高速区间惯性响应的贡献更明显；当弹丸直径增大时，致密化效应又会重新增强。这说明速度、结构尺寸和拓扑不能拆开讨论。



4. 为什么CoCrNi基体能把结构优势继续放大？

Gyroid只解决了结构如何传递和分散冲击载荷，基体合金还必须具备足够的动态塑性，才能避免壳层在冲击初期发生脆性断裂。CoCrNi中熵合金的低层错能特征，为位错、孪晶、相变和局部剪切带等机制提供了激活条件。

冲击后EBSD和HRTEM结果显示，材料会随名义应变率提升逐级出现：位错胞和薄变形孪晶、厚孪晶及多级孪晶、HCP纳米片层、局部纳米非晶带，以及绝热剪切带、超细等轴晶和受限微孔洞。

图：从准静态到强动态区间，多尺度缺陷机制逐级参与冲击变形。

这条证据链说明，Gyroid的抗冲击优势来自“结构耗能+基体动态韧化”的协同，而不是某一个单独缺陷或单一尺度的强化。



5. 如何评价一款金属超材料是否真的适合抗冲击？

建议至少同时观察四类指标：

1.抗穿透结果：弹丸是否完全穿透，背板或样品是否发生贯穿损伤。

2.比非弹性能：不同质量、尺寸和材料体系之间的可比较指标。

3.压实与损伤形貌：冲击坑、压实前沿、孔隙保留和壳层折叠方式。

4.冲击后组织：孪晶、HCP相、非晶带、绝热剪切带、微孔洞和超细晶。

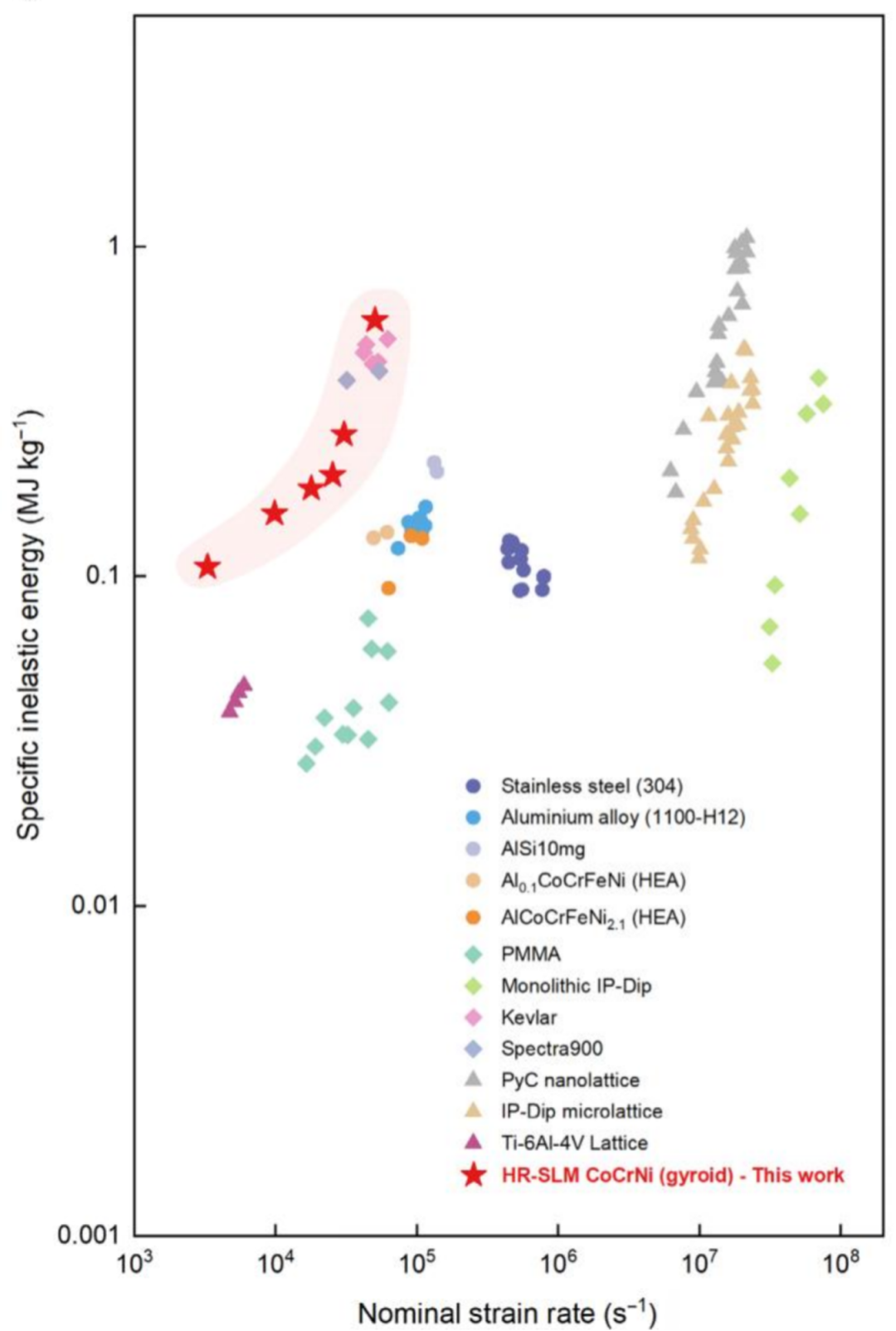

图：比非弹性能横向对比可帮助判断结构设计的综合动态性能。



6. 对测试方案设计的启发

高速冲击研究不宜只提交一个速度点和一张撞击后照片。更有解释力的方案通常包括多个速度节点、统一的弹丸和样品条件、冲击过程高速摄像、冲击后形貌/断面分析，以及与显微组织和有限元结果的对应。

科学指南针可围绕轻气炮高速冲击、冲击后μCT、EBSD、HRTEM和数据关联沟通测试方案；具体速度范围、样品尺寸、夹具约束和后表征组合需根据材料体系和研究目标确认。



常见问题

Gyroid在900 m/s下的结果能代表所有金属超材料吗？

不能。900 m/s以上阻止弹丸完全穿透的结果对应论文中的CoCrNi Gyroid样品、钢球弹丸和特定结构尺寸，不能直接外推到其他材料或拓扑。

轻气炮测试能只看是否穿透吗？

可以回答最直接的抗穿透问题，但如果要解释结构为什么有效，还需要结合高速摄像、冲击后μCT、EBSD/HRTEM和能量指标。

结构设计和材料选择哪个更重要？

两者需要协同。Gyroid决定载荷传递和压实方式，CoCrNi基体的动态塑性决定壳层能否在高应变率下持续耗能。



参考文献

Surjadi J U, Wang L, Qu S, et al. Exploiting multiscale dynamic toughening in multicomponent alloy metamaterials for extreme impact mitigation. Science Advances, 2025. DOI: 10.1126/sciadv.adt0589.
