先给结论：冲击后表征应按“宏观损伤—三维内部结构—晶粒与取向—纳米缺陷—数值解释”的顺序组织。μCT回答压实区和内部孔隙如何变化，EBSD回答晶粒、取向和局部应变，HRTEM回答孪晶、HCP片层、非晶带等纳米机制，有限元则帮助把观察到的形貌与应力场联系起来。

1. 为什么一张冲击后照片不够？

高速冲击会在样品内部留下空间分布复杂的损伤：表面可能看起来只是一个撞击坑，内部却已经形成了连续压实区、局部孔洞、剪切带或分层。对金属超材料而言，晶格拓扑还会改变载荷传递路径和壳层折叠方式。

如果只观察表面，无法判断弹丸下方的结构是否已经致密化，也无法说明材料的动态韧化机制。因此，冲击后分析需要把形貌、组织和计算结果相互对应。

2. μCT先回答“内部压实成什么样”

论文中，Gyroid在弹丸下方形成更致密、更连续的压实前沿，壳层折叠后彼此贴合；八面体晶格的压实前沿更破碎，节点附近应力集中更明显。

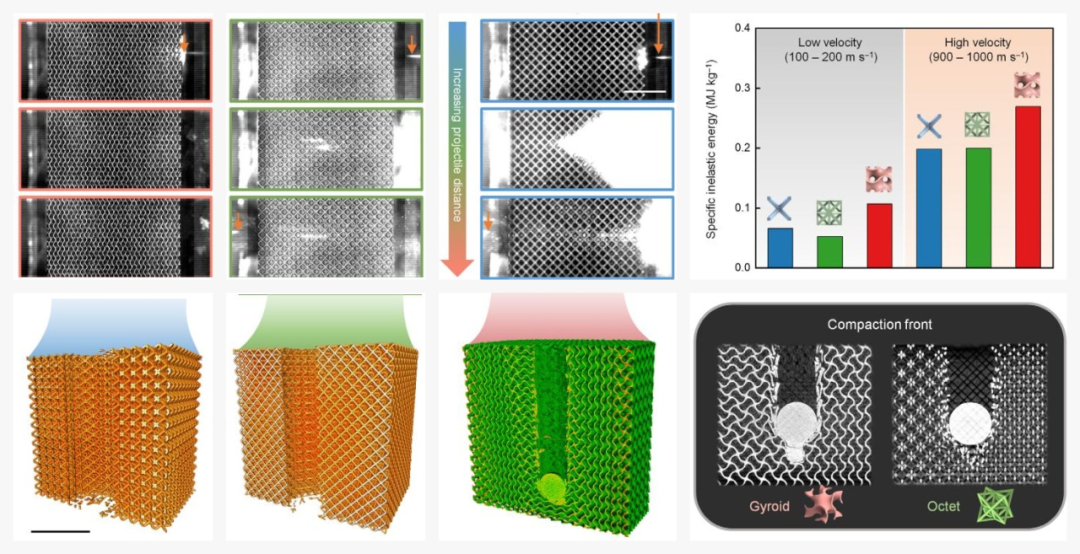

图：μCT三维重构和截面形貌用于比较晶格内部的压实连续性。

μCT适合先确认：

• 压实区的深度和连续性；

• 孔隙是否闭合或迁移；

• 壳层是否折叠、自接触或断裂；

• 撞击坑下方是否存在内部损伤；

• 不同速度和结构之间的三维差异。

3. EBSD用于观察晶粒和局部应变如何变化

EBSD可为冲击后区域建立晶粒取向、晶界和局部取向差基线。对于CoCrNi等低层错能合金，冲击后可能出现明显的变形带、孪晶和细化区域，EBSD能帮助定位这些区域并与宏观损伤位置对应。

在方案中，应提前确定是否需要：

• 冲击坑中心、边缘和远离撞击区的对照；

• 截面方向和打印方向对照；

• 取向成像、晶界统计或KAM分析；

• 冲击前后同一结构参数的比较。

4. HRTEM负责把动态韧化落到纳米尺度

论文的冲击后HRTEM结果显示，随着名义应变率增加，缺陷机制从位错胞和薄变形孪晶逐步发展到厚孪晶、多级孪晶、HCP纳米片层、局部非晶带，并在更高动态区间出现绝热剪切带、超细等轴晶和受限微孔洞。

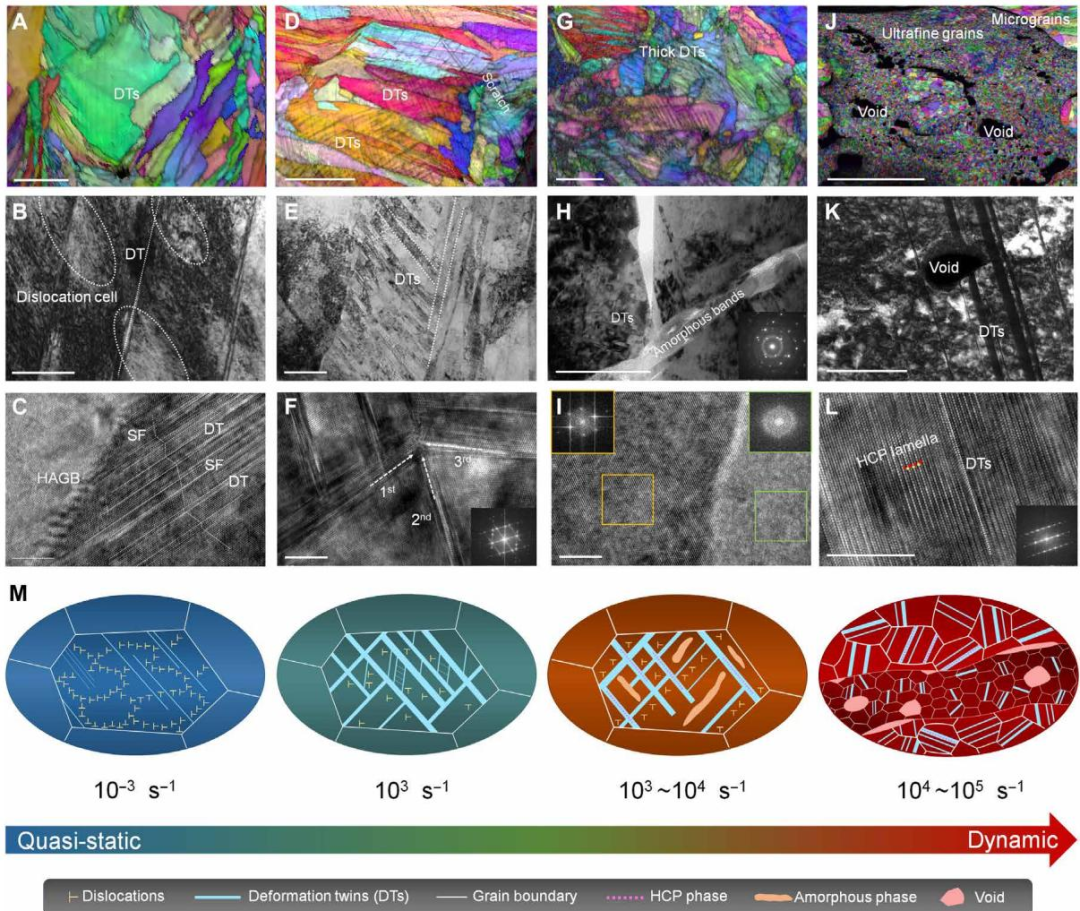

图：HRTEM与EBSD共同揭示动态韧化机制的逐级激活。

HRTEM选区应优先考虑：撞击坑中心、剪切带、裂纹尖端、壳层断裂处和孔洞边缘。若目标区域难以通过常规取样获得，可在方案阶段讨论FIB定位制样。

5. 有限元如何与实验表征互相验证？

有限元不是实验图像的替代物，而是帮助解释“为什么这里先发生变形”的工具。论文中，Gyroid的接触面积、塑性能耗散和节点加速度峰值与其更连续的压实形貌相互印证。

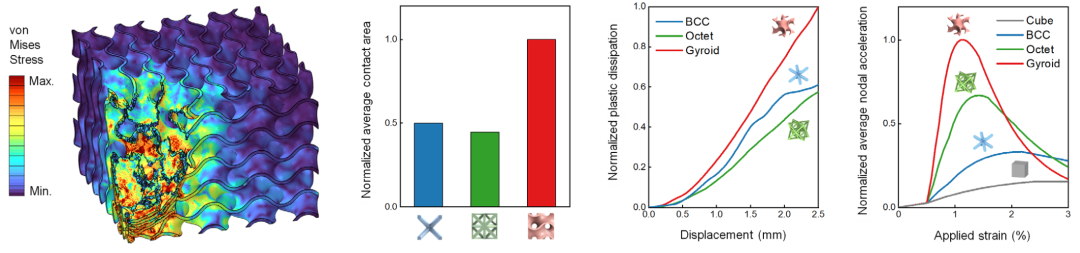

图：有限元应力场、接触面积和塑性能耗散可与冲击后形貌对应。

一个有用的关联方式是：

• 用高速摄像确定撞击时序；

• 用μCT确认三维压实和损伤位置；

• 用EBSD确定晶粒和局部应变；

• 用HRTEM识别纳米缺陷；

• 用有限元检查这些区域是否对应高应力、高应变或高应变率位置。

6. 冲击后表征如何设计送样？

建议在测试前就标记样品方向、撞击面、背面、打印方向和预定切片位置。冲击后不要只保存“最完整”的样品，也要保留具有代表性的局部破坏样品，因为机制信息往往位于裂纹尖端、剪切带和孔洞边缘。

科学指南针可围绕冲击后μCT、EBSD、HRTEM及高温/高速冲击数据关联沟通分阶段表征方案；具体制样顺序、目标区域和数据交付形式需结合样品状态确认。

常见问题

μCT和HRTEM可以互相替代吗？

不能。μCT观察微米到毫米尺度的三维内部形貌，HRTEM观察纳米尺度晶体缺陷和局部相结构，二者解决的问题不同。

冲击后一定要做EBSD吗？

如果需要比较晶粒、取向、孪晶或局部应变，EBSD很有价值；若研究只关注宏观抗穿透结果，可以根据目标选择是否加入。

什么时候需要FIB定位制样？

当目标是裂纹尖端、绝热剪切带、孔洞边缘或特定壳层界面等小区域时，定位制样通常比随机取样更有针对性。

参考文献

Surjadi J U, Wang L, Qu S, et al. Exploiting multiscale dynamic toughening in multicomponent alloy metamaterials for extreme impact mitigation. Science Advances, 2025. DOI: 10.1126/sciadv.adt0589.
