金属超材料抗冲击验证怎么做？从样品规划到失效分析

先给结论：金属超材料抗冲击验证应把材料、结构、弹丸和边界条件作为一个系统设计。对晶格、夹层、蜂窝或金属泡沫，建议按照“样品基线—速度矩阵—高速过程—冲击后形貌—组织与失效机制”逐层推进，避免把一次穿透结果误认为完整的抗冲击结论。

1. 不同样品不能用同一套评价逻辑

轻气炮测试适用的样品类型可能包括高强韧板材、合金套管、层合板、钛合金、轻量高温合金、蜂窝结构和中高熵合金晶格等。它们的材料密度、孔隙率、厚度、边界约束和失效模式不同。

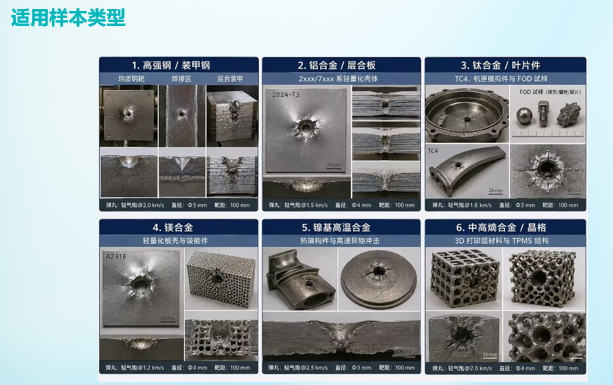

图：不同材料与结构样品需要分别确认尺寸、装夹和评价指标。

例如，致密板材更关注弹坑、贯穿和背面鼓包；晶格结构更关注压实前沿、节点断裂和局部失稳；金属泡沫则需要注意孔隙塌陷、剪切带和密度变化。

2. 把速度矩阵设计成“能解释”的梯度

速度矩阵不应只覆盖一个极限值。更合理的设计通常包含：未明显损伤区、局部损伤区、压实或屈曲主导区、接近穿透边界区和完全失效区。

论文中，100-1500 m/s的速度范围帮助作者区分低速致密化主导与高速惯性响应主导，并观察弹丸直径变化带来的机制转移。对其他结构，也可以围绕材料和尺寸条件构建类似的速度梯度，但具体节点不能直接照搬。

3. 失效判定要提前写清楚

测试前应明确以下问题：

• 什么情况定义为完全穿透；

• 部分穿透、反弹和弹丸破碎如何记录；

• 背面鼓包、裂纹扩展和结构塌陷是否单独计入；

• 是否需要按质量归一化计算比非弹性能；

• 是否需要记录弹丸速度变化和撞击角度。

如果这些口径未提前确定，同一批样品的结果可能无法横向比较。

4. 高速过程与冲击后证据要对应起来

高速摄像可以记录弹丸接触、结构折叠、碎片喷出和背面响应；μCT可以观察内部压实和孔隙变化；EBSD、TEM/HRTEM可以解释晶粒、孪晶、剪切带和微孔洞等组织机制。

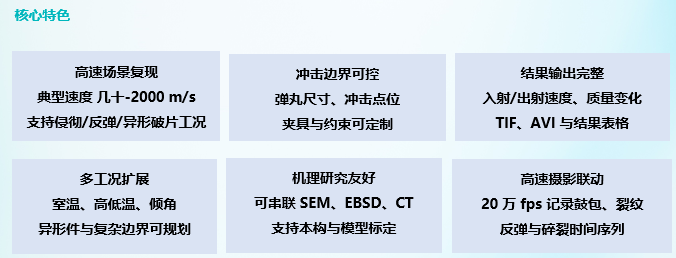

图：入射速度、质量变化、冲击后形貌与表征结果可组成一条证据链。

论文中的Gyroid结构就是一个典型例子：高速冲击先给出抗穿透和能量结果，μCT显示压实形貌，EBSD/HRTEM进一步揭示孪晶、HCP纳米片层、非晶带和绝热剪切带，有限元则解释这些区域为何更容易发生动态变形。

5. 如何区分结构失效和材料失效？

结构失效

表现为节点断裂、壳层屈曲、压实不连续、局部失稳或整体塌陷。此时需要重点比较拓扑、壁厚、孔隙率和边界约束。

材料失效

表现为脆性断裂、绝热剪切带、微孔洞聚合、晶界损伤或局部相变失控。此时需要结合显微组织、断口和局部化学。

测试边界问题

温度、装夹、弹丸偏心、样品尺寸和测量误差也可能造成异常结果。必要时应增加重复样和对照样，而不是立即将异常归因于材料本征性能。

6. 如何形成可用于研发决策的报告？

建议报告至少包含：样品和边界条件、速度与弹丸参数、原始高速影像、宏观损伤、内部三维形貌、组织表征、性能指标、有限元对照、失效假设和后续验证建议。

科学指南针可围绕轻气炮、高速摄像、冲击后μCT、EBSD、HRTEM和金属材料失效分析沟通组合方案；具体测试内容、样品要求和交付边界需根据项目确认。

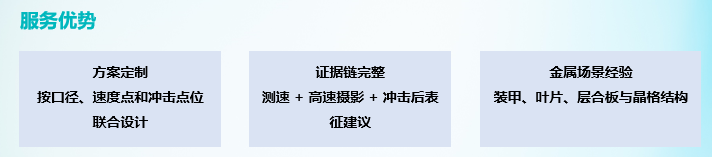

图：方案定制、测试证据和金属结构场景可以按项目目标组合。

常见问题

金属泡沫和Gyroid晶格能直接比较吗？

可以在统一指标和边界条件下做横向比较，但必须说明密度、尺寸、弹丸和支撑条件，否则比较结论可能失真。

只做高速冲击不做冲击后分析可以吗？

如果目标只是工程筛选可以先做冲击测试；如果要解释机制、优化结构或定位失效原因，建议预先规划冲击后表征。

抗冲击测试需要多少个样品？

取决于速度矩阵、重复性要求、样品批次和是否需要保留冲击后表征样品，应在方案阶段根据目标确定。

参考文献

Surjadi J U, Wang L, Qu S, et al. Exploiting multiscale dynamic toughening in multicomponent alloy metamaterials for extreme impact mitigation. Science Advances, 2025. DOI: 10.1126/sciadv.adt0589.
