【摘要】 解析形状记忆合金应力诱导马氏体卸载阶段的声发射来源，说明光学显微镜、中子衍射与AE如何共同证明孪晶界运动驱动的变体重取向。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



在形状记忆合金的超弹循环中，**卸载阶段持续出现的声发射（AE）信号不一定来自逆马氏体相变，也可能来自马氏体内部孪晶界运动和变体重取向。**要区分这些来源，需要把声学信号与原位形貌和体相衍射变化同步起来。

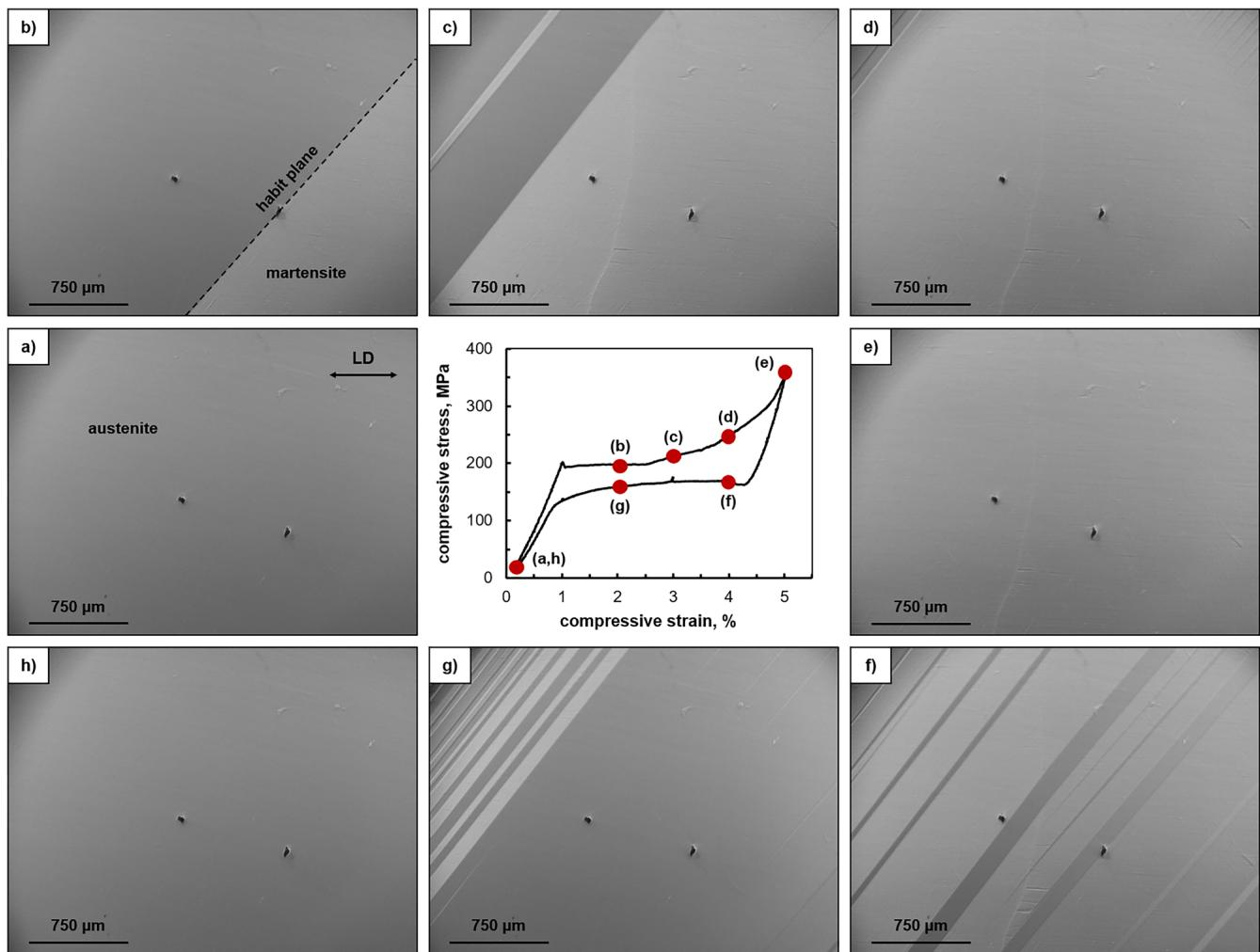

图1：马氏体板条在加载和卸载过程中的形貌变化。



为什么卸载阶段的AE信号难解释

加载过程中，母相在应力作用下形成马氏体，通常会伴随明显的声发射活动。卸载后，部分马氏体通过逆相变消退，材料恢复应变。但在逆相变平台之前，仍可能出现连续、低能量的AE信号。

这类信号容易被简单归因于逆相变起始、位错活动或测试噪声。问题在于，AE具有很高的时间分辨率，却不能单独告诉我们是哪一种微观结构运动发出了信号。



三类方法各自回答什么问题

原位光学显微镜：看马氏体板条什么时候出现

光学显微镜可以直接观察惯习面、马氏体板条和宏观形貌变化，确定信号对应的加载或卸载阶段。但它通常难以直接测量两个马氏体变体的体积分数变化。

中子衍射：看体相变体比例是否继续变化

中子衍射可以通过不同变体衍射峰强度比例，判断卸载过程中马氏体变体是否发生重排。它提供的是体相结构证据，能补足光学图像看不到的内部变化。

AE：看微观活动何时发生

声发射能够记录微秒级或高时间分辨率的瞬态活动，并通过能量、频率和波形特征进行聚类。但AE信号的来源需要结构表征进行归因。



中子衍射如何证明变体重取向

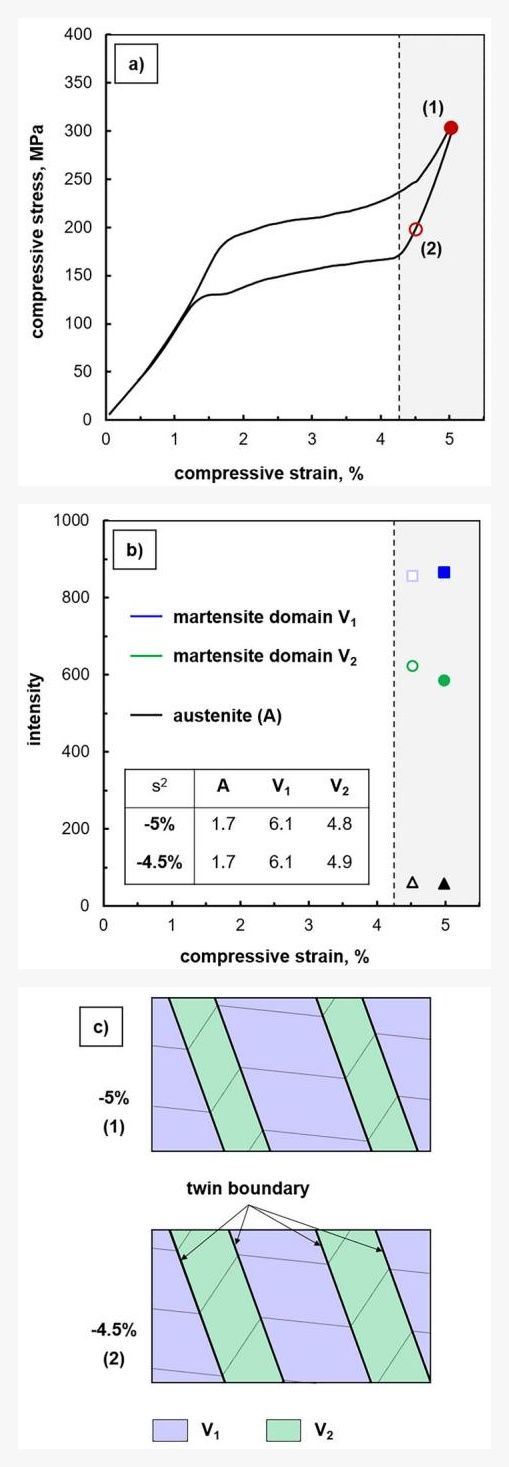

图2：不同卸载应变点的衍射强度变化与再孪晶示意。



在研究的Co-Ni-Ga单晶超弹循环中，最大压缩应变下V1为占优变体。当试样从-5%卸载至-4.5%时，V2/V1强度比由0.68升至0.73。

这个变化说明卸载马氏体阶段并非完全静止：一个变体在长大，另一个变体在缩小，体系仍通过孪晶界运动进行变体重排。中子衍射由此提供了“卸载区仍在发生体相结构演化”的关键证据。



AE聚类如何完成信号归因

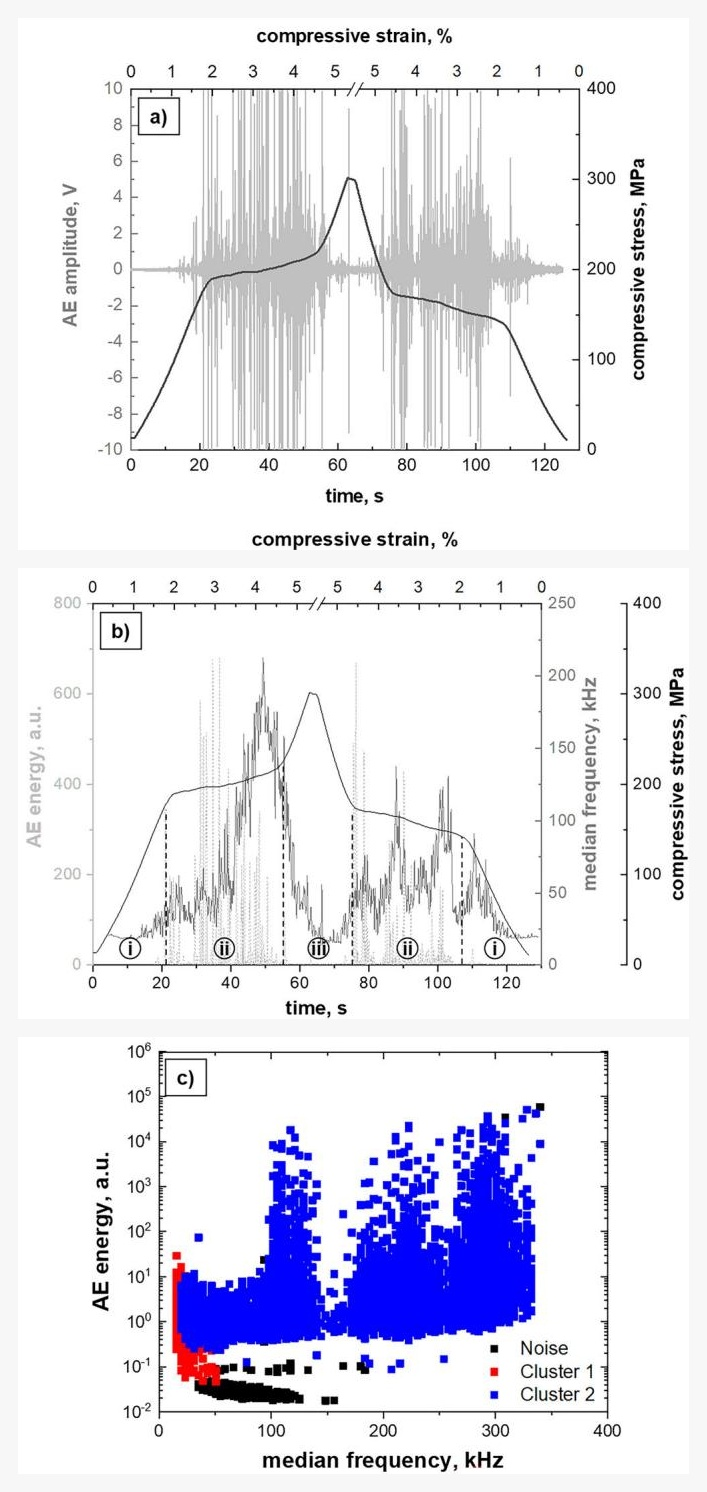

图3：全循环AE波形、能量/中值频率演化和聚类结果。

研究将AE活动区分为不同类型：高能事件更多出现在前向和反向马氏体相变平台，而低能、低中值频率的连续活动在整个循环中都存在，并在马氏体加载与卸载区持续累积。

结合中子衍射所显示的变体重排，卸载马氏体阶段的这部分连续AE活动被归因于孪晶界运动，而不是简单归因于逆相变或随机噪声。

AE负责“听见什么时候动”，中子衍射负责“证明体相哪里在变”，原位显微镜负责“看见形貌如何变”。三者联用，才能把声发射信号推进为可解释的微观机制。



科学指南针相变材料测试咨询

科学指南针可围绕形状记忆合金、马氏体材料和相变材料提供光学显微镜、声发射AE与中子衍射多技术联用咨询。正式沟通时，建议明确材料体系、取向、加载路径、应变范围、是否需要原位观察以及希望区分的微观活动，再确认测试组合和数据同步方式。

如需比较服务方案，可阅读相变材料多技术测试服务怎么选；如需设计实验，可阅读形状记忆合金声发射实验方案。



FAQ

AE信号能单独判断马氏体相变吗？

通常不能。AE具有高时间分辨率，但来源可能包括相变、孪晶界运动、位错活动和局部损伤。需要结合光学显微镜、中子衍射或其他结构表征，才能完成信号归因。

为什么卸载阶段还会有马氏体变体变化？

卸载并不意味着所有马氏体结构立即逆转。马氏体内部的变体比例可能继续调整，孪晶界运动会引起变体重取向和应变恢复，并产生可检测的声学活动。

中子衍射比XRD更适合看什么？

中子衍射对某些体相结构、变体比例和较厚样品内部信息更敏感，适合研究体相马氏体变体变化。具体适用性取决于材料、样品尺寸、晶体取向和实验条件。



参考文献：On the origin of acoustic emission in the stress-induced martensite regime of shape memory alloys, Nature Communications, DOI: 10.1038/s41467-026-73946-9。
