形状记忆合金声发射实验方案怎么设计？AE与结构表征联用

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。

形状记忆合金AE实验方案的核心不是记录更多波形，而是让每一类声学活动都有对应的结构和力学阶段。对于应力诱导马氏体材料，建议把应力—应变曲线、原位形貌、体相衍射和AE时间轴同步起来。

第一步：明确要区分的微观活动

常见目标包括：

• 前向马氏体相变；

• 逆马氏体相变；

• 马氏体变体重取向；

• 孪晶界运动；

• 位错活动；

• 局部损伤和不可逆塑性。

不同活动可能在能量、频率、持续时间和加载阶段上不同，但不能只凭AE参数完成归因。

第二步：设计加载与卸载路径

建议至少记录：

1.初始加载至马氏体形成区；

2.达到目标最大应变；

3.在马氏体区逐步卸载；

4.进入逆相变平台；

5.完成应变回复；

6.进行重复循环或不同最大应变对照。

卸载马氏体阶段应设置足够密集的应变节点，因为孪晶界运动和变体重排可能发生在短暂窗口。

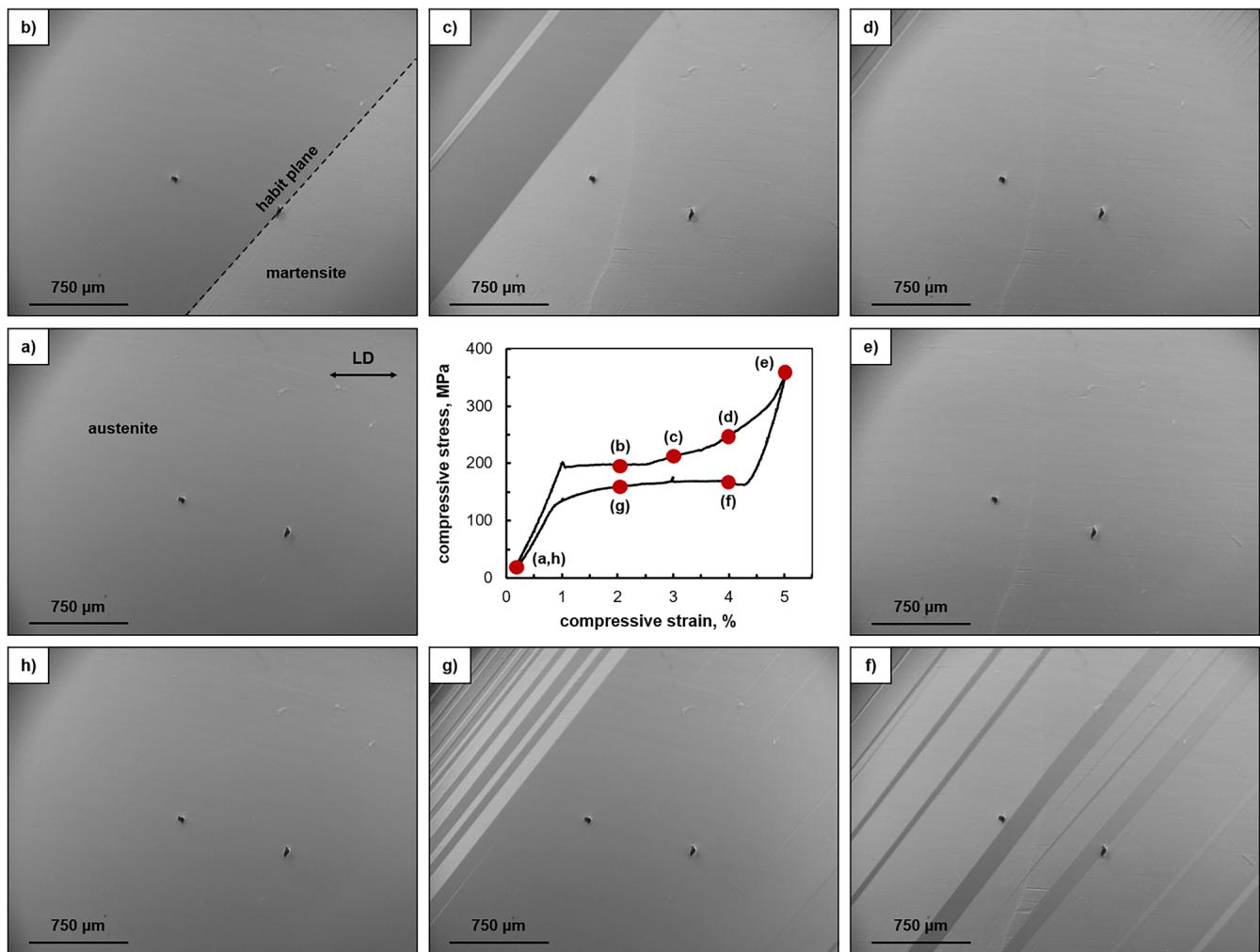

图：光学显微镜用于把AE事件放回加载、卸载和相变阶段。

第三步：同步采集四类数据

应力—应变数据

确定相变平台、卸载阶段和应变回复路径。

原位光学图像

记录马氏体板条、惯习面和形貌变化。

中子衍射

在关键应变节点采集衍射数据，分析不同马氏体变体的峰强比例和体相变化。

AE波形

记录事件时间、幅值、能量、持续时间、峰频率和中值频率，并保留原始数据。

第四步：建立AE校准与噪声控制

AE实验要提前处理：

• 传感器耦合和安装位置；

• 加载系统空载噪声；

• 夹具摩擦和环境振动；

• 阈值与滤波设置；

• 采样频率和通道同步；

• 机械信号与真实材料信号的区分。

建议先进行空载和弹性区背景测试，再进入马氏体相变区，避免把设备噪声误判为微观结构事件。

第五步：用中子衍射验证体相变体变化

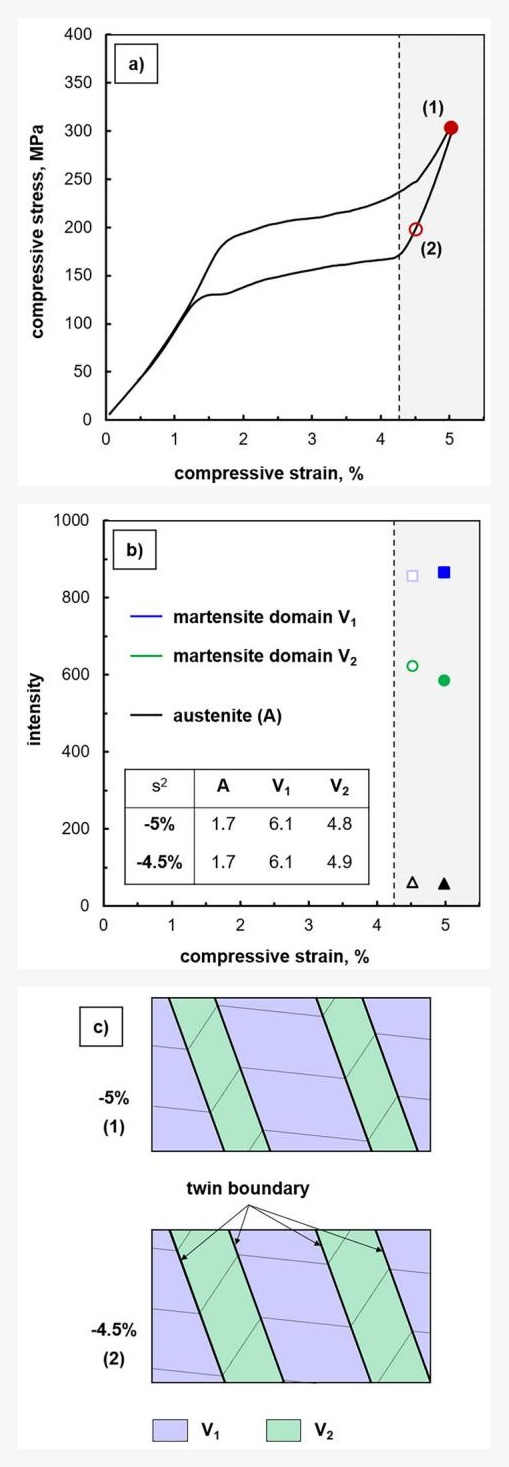

图：体相衍射峰强度比例可用于判断卸载阶段的变体重排。

如果从-5%卸载到-4.5%时，V2/V1强度比从0.68增加到0.73，说明变体比例仍在变化。此时应将该区间的AE信号与衍射节点、应力—应变曲线和光学图像对齐。

第六步：按能量和频率进行AE聚类

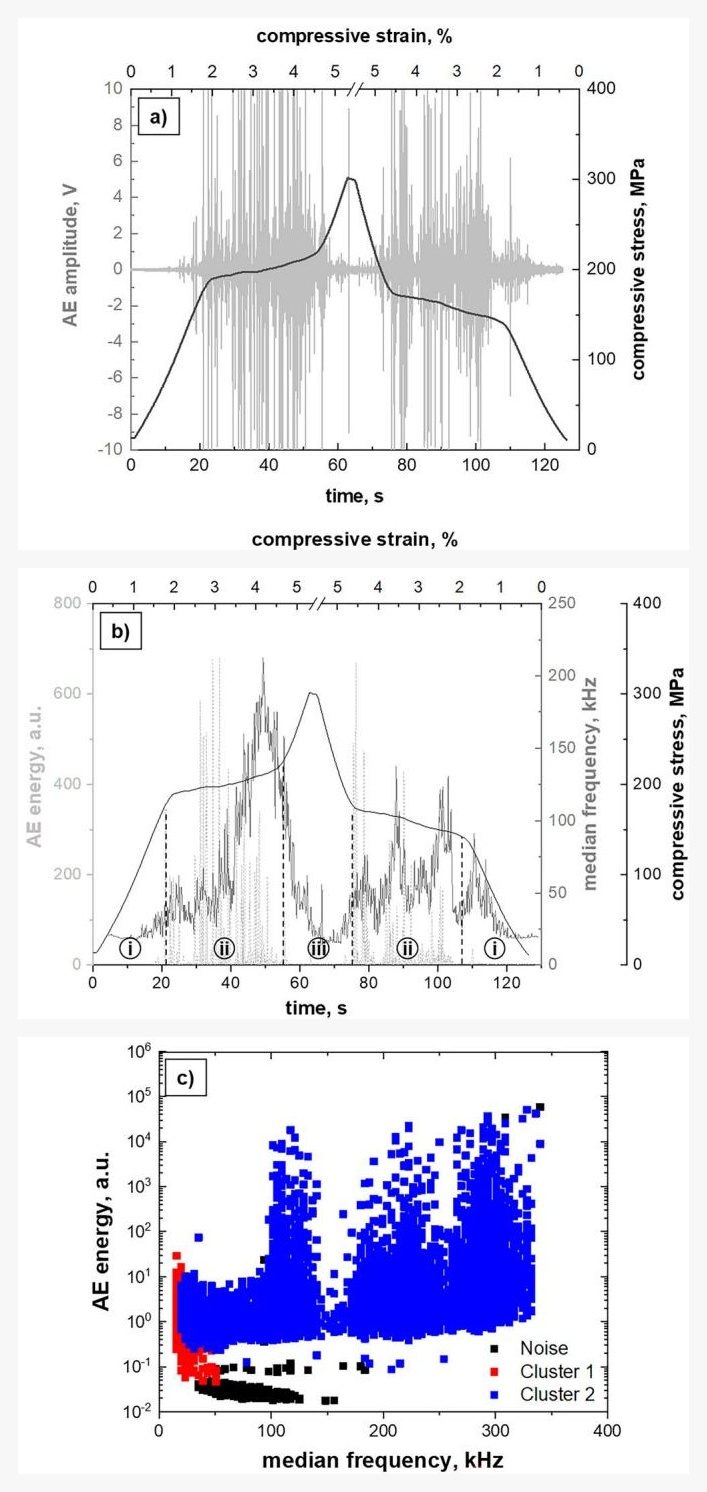

图：AE聚类用于区分不同阶段和不同类型的声学活动。

可以按能量、峰频率、中值频率、持续时间和事件密度建立聚类，但聚类结果只是分类线索：

• 高能事件可能与前向或反向相变平台相关；

• 低能、低中值频率的连续活动可能与孪晶界运动相关；

• 机械噪声可能表现为稳定频段或与加载系统同步。

最终归因仍需由光学显微和中子衍射结果进行交叉验证。

第七步：建立证据矩阵

科学指南针可根据材料体系和目标机制，协助组合光学显微镜、AE与中子衍射测试，并提供数据同步和结果分析方面的技术沟通。正式项目应提前确认样品尺寸、取向、加载装置、应变节点和数据交付。

更多服务选择可查看相变材料多技术测试服务怎么选，机制背景可查看形状记忆合金卸载时为何还有声发射。

FAQ

AE信号分析最容易出现什么误判？

常见误判是把所有高频或低能信号都归因于相变，忽略加载系统噪声、孪晶界运动和位错活动。更稳妥的方式是把信号放回应力—应变、显微形貌和衍射变化中共同判断。

为什么要在卸载马氏体阶段增加采样点？

因为这个阶段可能存在变体重取向和孪晶界运动，但整体应力变化不一定像相变平台那样明显。采样点过少会错过变体分数和AE活动的同步变化。

中子衍射和AE数据怎么对齐？

需要记录统一时间戳或应变节点，并考虑衍射采集时间窗口。可以将关键应变点的衍射比例变化，与同一阶段的AE能量、频率和事件密度进行对应分析。

结语

形状记忆合金AE实验的重点，是把“听到信号”转化为“知道信号来自什么结构运动”。通过光学显微镜、中子衍射和AE三类证据联用，可以更可靠地区分相变、孪晶界运动和其他微观活动。
