纳米催化剂抗烧结怎么表征？球差电镜、XRD、XAFS与XPS组合方案

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。

纳米催化剂抗烧结研究不能只看反应后的颗粒大小。一个完整的抗烧结表征方案，至少要回答四个问题：

• *颗粒是否长大

• *颗粒为什么能够被稳定

• *金属与载体之间是否发生电子或化学作用

• *结构稳定是否真正转化为长期催化性能

先给结论：抗烧结表征最好采用多技术联用

推荐按照以下逻辑配置：

• *球差电镜/HAADF-STEM：观察颗粒尺寸、界面和原子级结构

• *原位TEM：观察高温迁移、合并和烧结过程

• *XRD：分析晶相和反应前后晶体结构

• *XAFS：分析局部配位和金属-载体相互作用

• *XPS：分析表面化学状态和电子转移

• *拉曼：判断积碳和结构变化

• *催化性能测试：验证活性、寿命和稳定性

一、球差电镜：确认颗粒是否真的保持超细

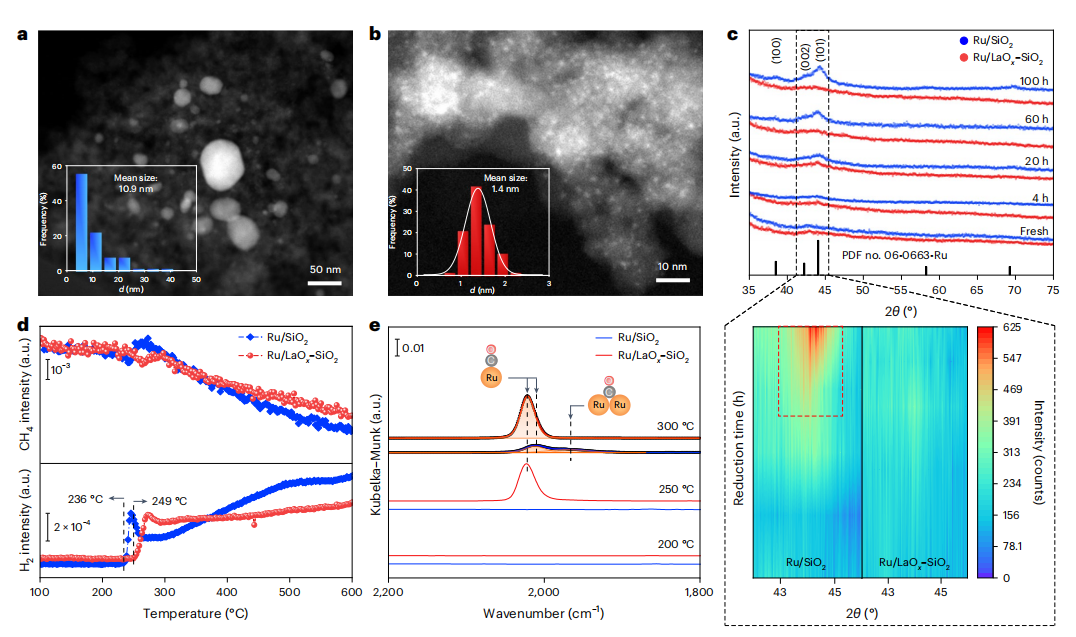

球差校正TEM可以观察纳米颗粒尺寸、空间分布、晶格和界面结构。在Ru/LaOx-SiO2体系中，原子分辨HAADF-STEM显示Ru颗粒平均尺寸约为1.4 nm，LaOx均匀分布在SiO2表面并对Ru形成隔离。

反应后对比还显示，Ru/LaOx-SiO2中的颗粒仍约为1.4 nm，而Ru/SiO2中的颗粒长大到约10.9 nm。

二、原位TEM：观察烧结是否正在发生

静态对比只能说明反应前后差异，原位TEM则可以记录颗粒迁移和合并过程。在800°C、5% H2/Ar条件下，Ru/SiO2中的颗粒持续合并，而Ru/LaOx-SiO2中的颗粒保持稳定。

这一步适合回答：

• *颗粒是否迁移

• *颗粒是否合并

• *烧结开始的大致时间

• *不同载体或助剂是否改变迁移路径

三、XRD：判断反应前后是否出现明显晶相变化

反应后XRD可以观察Ru晶面衍射峰是否增强，也可以辅助判断晶相、晶粒长大和相组成变化。该研究的对比结果显示，Ru/SiO2逐渐出现明显Ru晶面衍射峰，而Ru/LaOx-SiO2的谱图变化较小。

XRD结果最好与电镜粒径统计结合，避免仅凭峰强变化判断所有颗粒行为。

四、XAFS：分析局部配位和金属-载体作用

对于高度分散的金属纳米颗粒，部分结构可能难以通过常规XRD识别。同步辐射 XAFS 可以用于分析：

• *金属中心的局部配位

• *金属-氧或金属-载体相互作用

• *反应前后局部结构变化

• *纳米颗粒与氧化物界面的化学环境

这类信息可以补充球差电镜对空间结构的观察。

五、XPS：看表面电子状态和价态变化

催化剂抗烧结和抗积碳往往与电子结构有关。XPS可以辅助分析：

• *金属表面化学状态

• *Ru与LaOx之间是否存在电子调节

• *反应前后价态变化

• *表面氧物种和缺陷相关信息

研究提出，氧空位介导的电子转移和Ru正电性位点可能参与反应物活化与积碳抑制，因此XPS可作为表面化学证据之一。

六、拉曼和催化性能测试：验证是否真的不积碳、不失活

甲烷干重整等高温反应中，烧结和积碳都可能导致失活。拉曼可以观察反应后是否出现碳相关D/G带，催化性能测试则用于评价：

• *甲烷转化率

• *CO2转化率

• *H2/CO比

• *长时间活性保持

• *催化剂寿命和总转化数

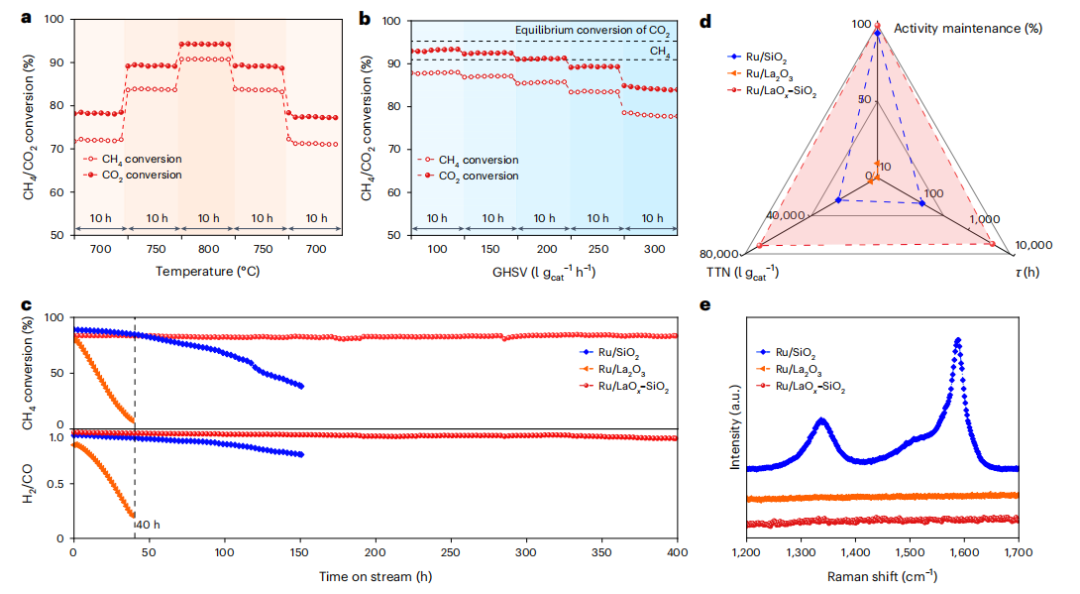

研究中，Ru/LaOx-SiO2在800°C运行400 h后，甲烷转化率仍约为83%，且未观察到明显积碳信号。

七、如何配置一套完整抗烧结表征方案

基础结构方案

球差电镜 + XRD

适合先判断颗粒尺寸、形貌、晶相和反应前后结构变化。

界面机制方案

球差电镜 + EDX Mapping + XAFS + XPS

适合解释金属-载体界面、元素分布和电子状态。

动态稳定性方案

原位HAADF-STEM + 长期催化性能测试 + 反应后XRD/拉曼

适合判断高温下颗粒是否迁移、烧结和积碳。

完整论文方案

球差电镜 + 原位TEM + XRD + XAFS + XPS + 拉曼 + 催化性能测试

适合需要把材料设计、界面结构、动态行为和催化寿命完整串联的研究。

结语

纳米催化剂抗烧结表征的核心，不是单独选择一台分辨率最高的仪器，而是让颗粒结构、界面作用、电子状态和长期性能相互印证。球差电镜提供原子级结构证据，原位TEM展示动态过程，XRD、XAFS、XPS和拉曼补充晶相、配位、电子状态与积碳信息，最终由催化性能测试验证材料是否真正稳定。
