在高温催化反应中，超细金属纳米颗粒通常具有较高的原子利用率和丰富的暴露表面，但也更容易发生迁移、聚集和烧结。一旦颗粒长大，活性位点减少，催化剂就可能快速失活。

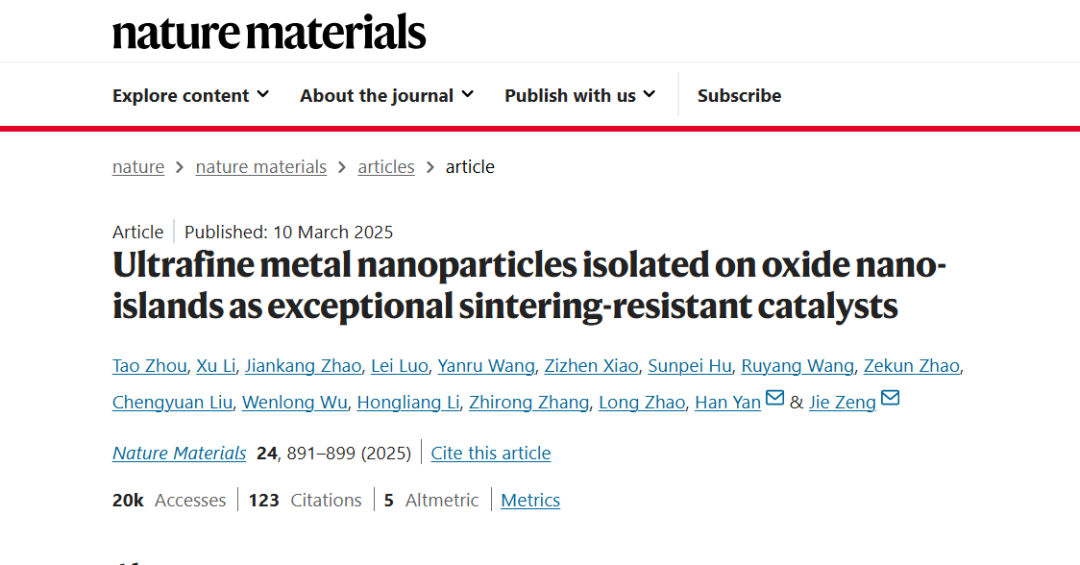

近期发表于 Nature Materials 的研究提出了“氧化物纳米岛隔离”策略：利用 LaOx 纳米岛将超细 Ru 纳米颗粒分隔并锚定在 SiO2 载体表面。研究显示，Ru颗粒平均尺寸约为 1.4 nm，在 800°C、富CO/H2气氛下运行 400 h 后，甲烷转化率仍维持在约 83%。



先说结论

这项研究证明，球差校正透射电子显微镜，尤其是原子分辨 HAADF-STEM 和原位加热电镜，是揭示纳米催化剂抗烧结机制的关键工具。它不仅能观察Ru颗粒和LaOx纳米岛的空间关系，还能直接记录高温下颗粒是否迁移、聚集和长大。

催化剂抗烧结能力的提升，来自三层协同：

  • *LaOx纳米岛对Ru颗粒形成空间隔离

  • *Ru-LaOx界面产生较强相互作用和化学势“势阱”

  • *LaOx调节反应物活化过程，降低积碳和失活风险



一、为什么超细Ru纳米颗粒容易烧结

金属颗粒尺寸越小，通常表面能越高。在高温还原气氛下，超细颗粒可能沿载体表面迁移，并与其他颗粒合并，最终形成更大的颗粒。

烧结会带来：

  • *活性金属比表面积下降

  • *暴露活性位点减少

  • *颗粒尺寸分布变宽

  • *反应活性和选择性变化

  • *催化剂寿命缩短

因此，纳米催化剂研究不仅要看初始粒径，还要验证高温反应前后粒径是否保持稳定。



二、LaOx纳米岛如何被组装到SiO2表面

研究利用pH控制的静电吸附策略，在载体表面构筑分散的氧化物纳米岛。SiO2的等电点约为 2.8，通过调节溶液pH，可以控制载体表面电荷和La3+等离子的吸附行为。

基本设计逻辑是：

  • 1.让载体表面形成适合吸附的电荷状态

  • 2.吸附La3+等阳离子

  • 3.形成均匀分散的LaOx纳米岛

  • 4.让Ru颗粒优先锚定在LaOx附近

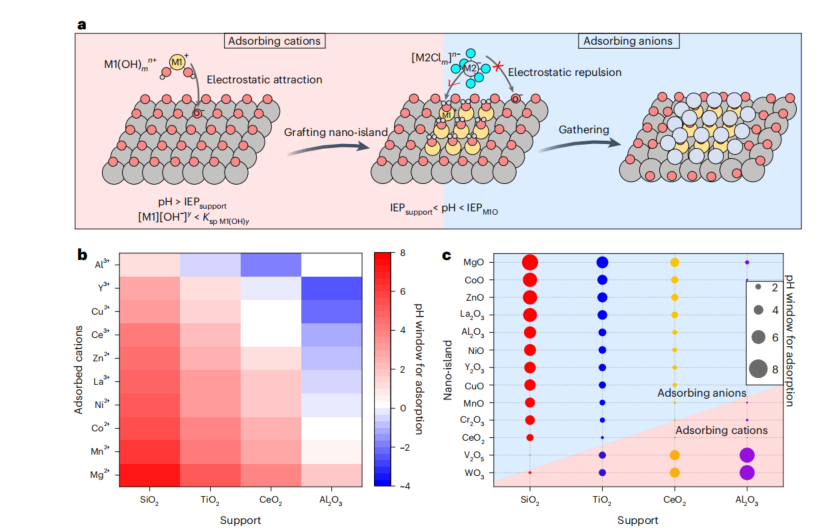

图1 展示纳米岛设计原理与合成文库——通过精确调控 pH，实现氧化物纳米岛的均匀散布与活性金属的空间邻近。



三、球差电镜看到了什么

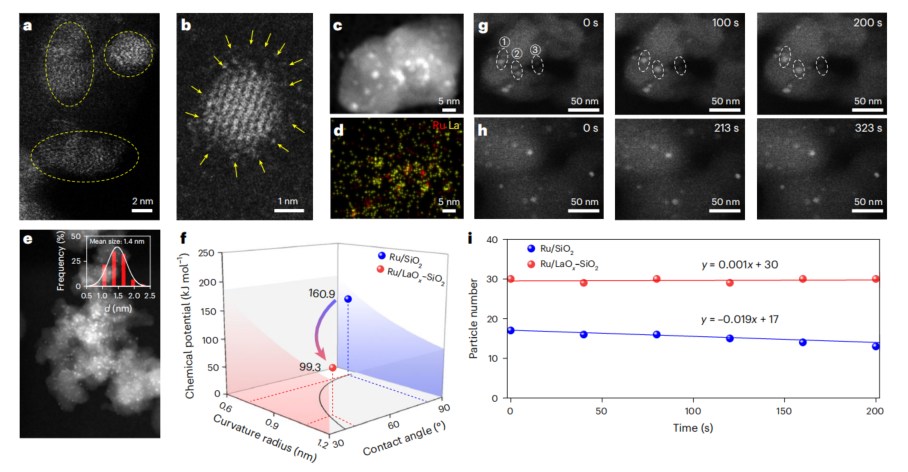

原子分辨率 HAADF-STEM 图像显示，LaOx以非晶团集的形式均匀分布在SiO2表面，Ru纳米颗粒则被LaOx纳米岛紧密包围。EDX Mapping进一步显示Ru与La信号具有高度空间重叠。

对比结果十分清楚：

  • *Ru/LaOx-SiO2中的Ru颗粒平均尺寸约为1.4 nm

  • *该体系中没有发现大于2.3 nm的明显颗粒

  • *Ru/SiO2中出现约8 nm的大颗粒

这说明LaOx纳米岛能够对Ru颗粒形成空间隔离，降低颗粒之间直接接触和合并的机会。



四、Ru-LaOx界面为什么能抑制迁移

研究将这种稳定作用解释为界面化学势差形成的“势阱”效应。LaOx对Ru的粘附能约为 3.8 J/m²，Ru在LaOx上的化学势比在SiO2上低约 61.6 kJ/mol。

简单理解就是：Ru颗粒一旦迁移到LaOx纳米岛附近，就会因为更强的界面作用而被“锁定”。继续离开这个位置，需要克服更高的能量，因此颗粒迁移和烧结路径被明显抑制。



五、原位HAADF-STEM如何直接观察抗烧结过程

在 800°C、5% H2/Ar 条件下，原位HAADF-STEM给出了最直接的动态证据：

  • *Ru/SiO2中的颗粒在约200 s内持续合并

  • *颗粒数量以每分钟约减少1个的速度下降

  • *Ru/LaOx-SiO2在观察过程中没有出现明显聚集

  • *Ru颗粒数量和尺寸基本保持稳定

原位电镜的优势在于，它不是只比较反应前后的两张静态照片，而是直接记录颗粒在高温过程中的迁移和合并行为。



六、为什么Ru/LaOx-SiO2能够长时间保持活性

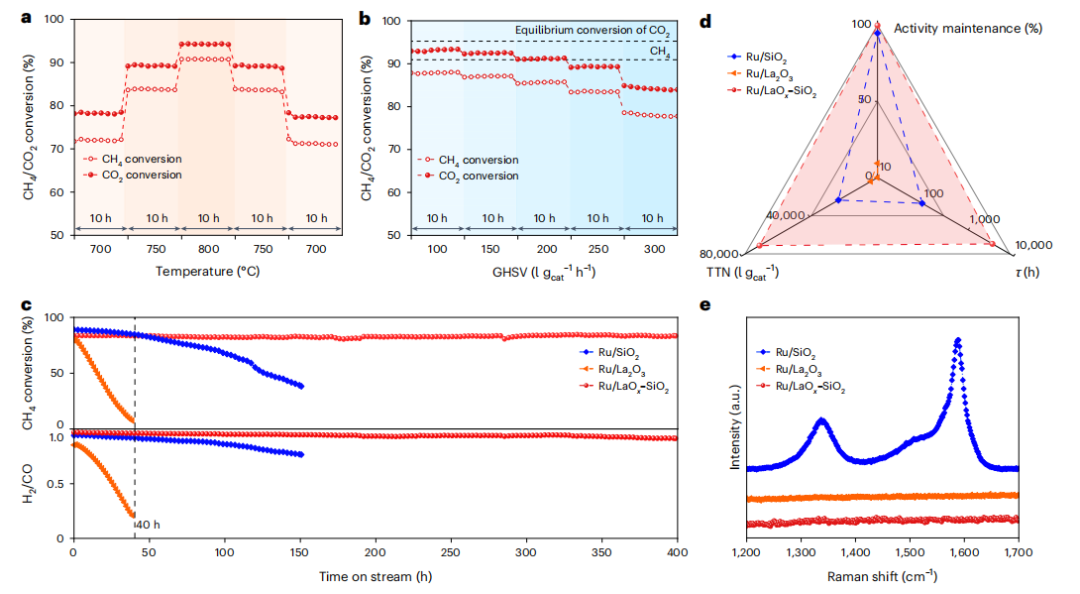

在甲烷干重整反应中，Ru/LaOx-SiO2在800°C运行400 h后，甲烷转化率仍维持在约83%，活性保持率达到约99.8%。

研究还观察到：

  • *平均寿命约3403 h

  • *总转化数达到约69,250 L/g

  • *H2/CO比约为0.94

  • *反应后Ru颗粒平均尺寸仍约为1.4 nm

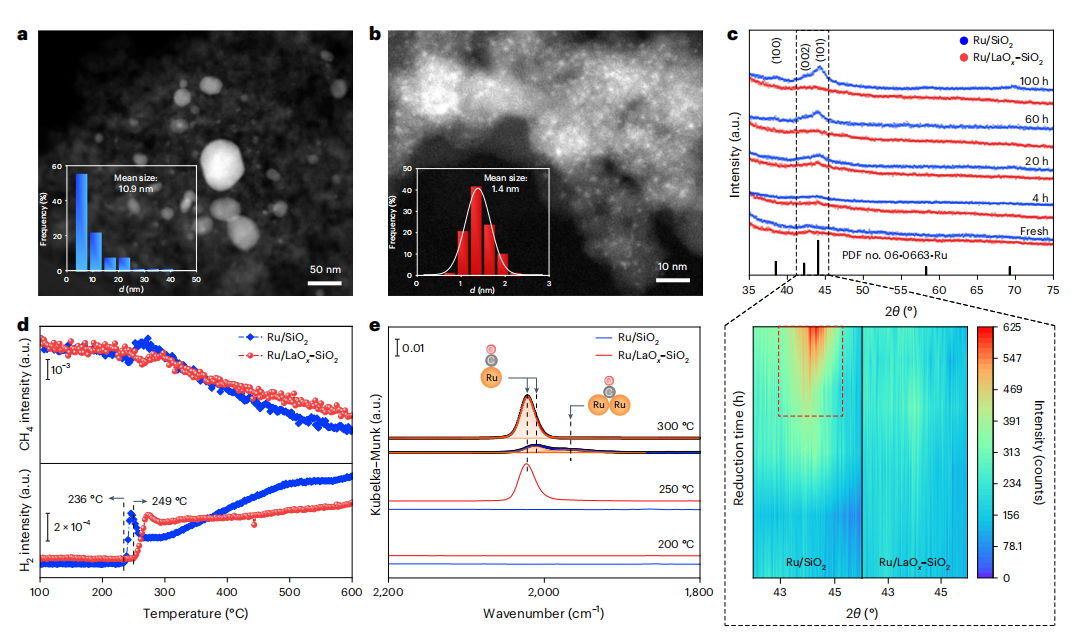

相比之下，Ru/SiO2反应后颗粒长大到约10.9 nm，表现出明显烧结。



七、球差电镜之外还需要哪些表征

为了完整解释抗烧结和抗积碳机制，研究还结合了：

  • *XRD：观察反应前后晶相和Ru晶面变化

  • *XPS：分析表面化学状态和电子结构

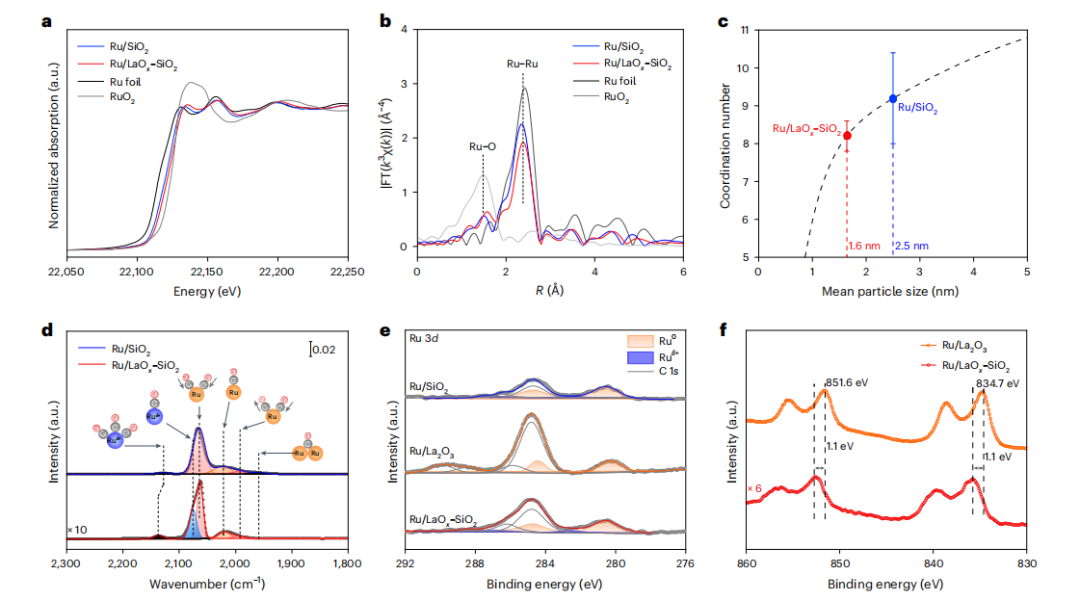

  • *XAFS：解析局部配位和金属-载体相互作用

  • *拉曼：判断反应后是否出现积碳信号

  • *SVUV-PIMS：分析反应中间体和积碳前体变化

这类多技术联用能够把颗粒尺寸、界面结构、电子状态和催化性能放在同一条证据链中。



科学指南针可提供的球差电镜方案

围绕纳米催化剂、能源材料、半导体、锂电池、二维材料、纳米材料和原子级界面研究，科学指南针 可提供球差校正透射电子显微镜 Cs-corrected TEM 测试方案，并支持原子分辨成像、元素分布和原位热学等方向的技术咨询。

具体测试能力、分辨率、电压、周期和样品适配性，应以实际项目评估和确认信息为准。



常见问题

球差电镜和普通TEM有什么区别

球差校正可以改善像差控制和空间分辨能力，更适合观察超细纳米颗粒、原子排列、界面结构和单原子/团簇等细节。

只做球差电镜能证明催化剂抗烧结吗

不能完全证明。球差电镜可以提供颗粒尺寸和界面结构证据，抗烧结性能还需要结合原位观察、反应前后对比和催化活性稳定性测试。

为什么要做原位加热电镜

因为抗烧结是动态过程。原位加热可以直接观察颗粒在高温下是否迁移、合并和长大。



结语

这项研究的核心价值，不只是制备出1.4 nm Ru纳米颗粒，而是通过球差电镜、原位HAADF-STEM和多种谱学方法，解释了LaOx纳米岛如何在空间、热力学和电子结构层面共同抑制烧结。对纳米催化剂研究而言，原子级结构证据是连接材料设计与长期催化性能的重要环节。
