纳米颗粒烧结是一个动态过程。颗粒可能先在载体表面迁移，再逐渐靠近、合并并长大。如果只比较反应前和反应后的两张图片，通常只能知道“颗粒变大了”，却很难确定烧结从什么时候开始、沿什么路径发生，以及哪些界面结构能够阻止迁移。

原位HAADF-STEM 的优势在于，可以在高温、还原气氛或其他环境条件下连续记录纳米颗粒的结构变化。

先说结论：原位电镜能把烧结从结果变成过程

在Ru/LaOx-SiO2抗烧结催化剂研究中，800°C、5% H2/Ar条件下的原位HAADF-STEM显示：

• *Ru/SiO2中的Ru颗粒在约200 s内持续合并

• *Ru/SiO2粒子数量持续下降

• *Ru/LaOx-SiO2中的Ru颗粒未出现明显聚集

• *LaOx纳米岛能够对Ru颗粒形成空间隔离和界面锚定

这类动态证据，是判断抗烧结机制的重要依据。

一、纳米颗粒烧结通常经历哪些过程

高温条件下，纳米颗粒烧结可能包含：

• 1.颗粒从原有位置迁移

• 2.颗粒之间距离逐渐缩短

• 3.相邻颗粒发生接触

• 4.两个或多个颗粒合并

• 5.颗粒尺寸分布整体变粗

不同载体、不同界面和不同气氛下，烧结路径可能不同。原位观察可以帮助判断颗粒是通过表面迁移、接触合并还是其他机制发生长大。

二、为什么HAADF-STEM适合观察Ru纳米颗粒

HAADF-STEM可以提供较强的原子序数衬度，适合观察高原子序数金属与氧化物载体之间的空间关系。在Ru/LaOx-SiO2体系中，它可以用于：

• *统计Ru纳米颗粒尺寸

• *观察Ru颗粒是否被LaOx包围

• *追踪颗粒位置和数量变化

• *判断颗粒是否发生合并

• *对比反应前后颗粒结构

三、原位HAADF-STEM怎样比较抗烧结效果

要比较不同催化剂的抗烧结性能，建议保持观察条件和统计逻辑一致：

• *统一温度和气氛

• *统一观察时间

• *记录颗粒数量变化

• *统计颗粒尺寸和位置

• *记录合并事件

• *对比反应前后结构

Ru/SiO2颗粒数量持续减少，而Ru/LaOx-SiO2颗粒数量基本稳定，形成了清晰的对照。

四、如何理解LaOx的“空间隔离”作用

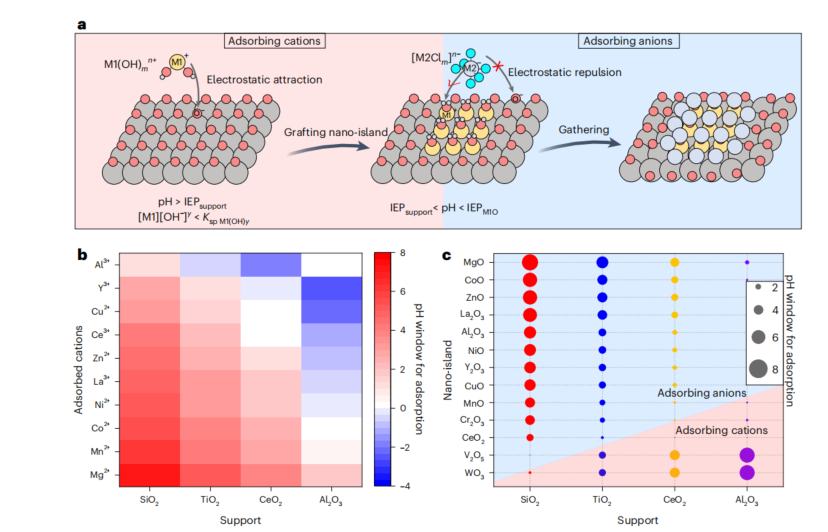

LaOx纳米岛均匀分散在SiO2表面，Ru纳米颗粒优先分布在LaOx附近。这样一来，Ru颗粒之间不容易直接接触，也减少了沿SiO2表面长距离迁移的机会。

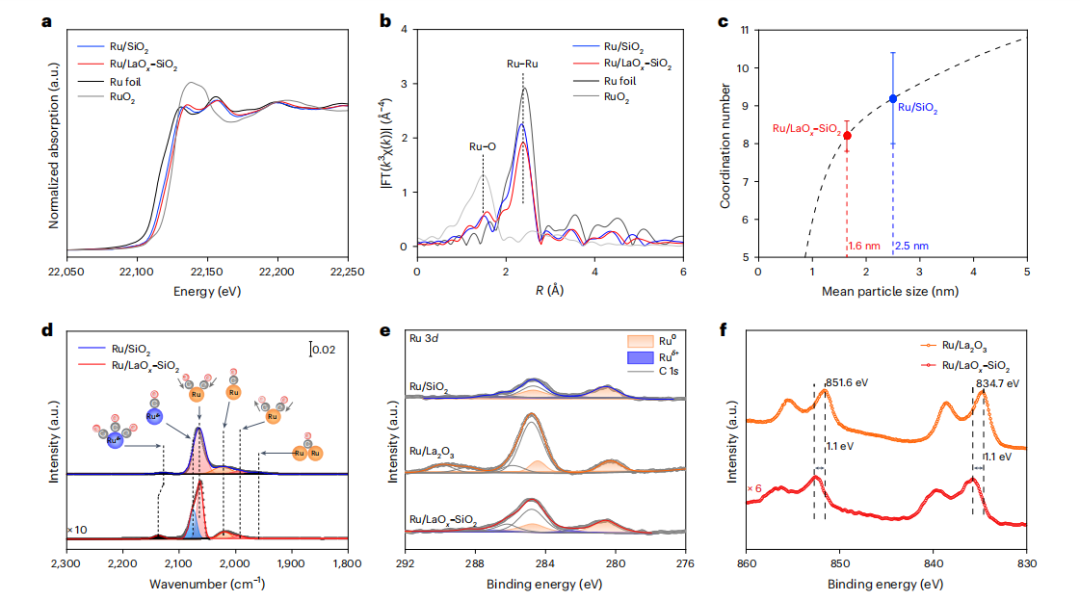

研究进一步认为，Ru与LaOx之间较强的界面作用形成了化学势“势阱”。一旦Ru颗粒被稳定在LaOx附近，继续迁移就需要克服更高的能量。

五、原位电镜结果如何和催化性能对应

结构稳定不等于催化性能一定稳定，但如果颗粒结构、积碳和活性保持率能够相互印证，机制结论会更完整。

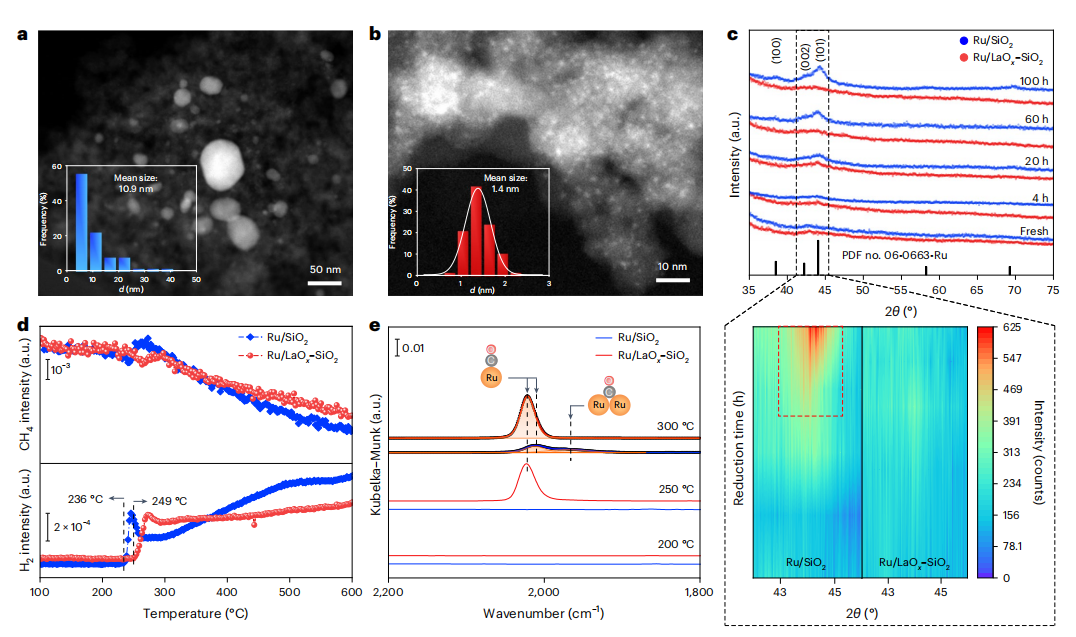

在该研究中，Ru/LaOx-SiO2在甲烷干重整反应中运行400 h后，甲烷转化率仍约为83%，而Ru/SiO2出现明显失活和颗粒长大。拉曼结果还显示，Ru/LaOx-SiO2反应后未观察到明显积碳信号。

因此，原位电镜可以与以下结果形成闭环：

• *颗粒尺寸变化

• *颗粒数量变化

• *反应前后XRD

• *拉曼积碳信号

• *催化活性保持率

六、什么时候值得做原位TEM

如果研究中出现以下问题，原位TEM通常具有较高价值：

• *催化剂在高温下容易烧结

• *需要观察纳米颗粒迁移和合并

• *需要研究相变或界面重构

• *需要比较不同载体的稳定作用

• *需要把静态结构和动态性能联系起来

如果只需要做初始粒径统计，不一定必须采用原位条件。

常见问题

原位HAADF-STEM能直接看到所有烧结机制吗

不能。它能提供局部动态观察证据，但还需要结合样品统计、理论分析和反应前后表征。

为什么要设置Ru/SiO2对照

对照样可以显示没有LaOx纳米岛时颗粒如何迁移和合并，从而突出隔离结构的稳定作用。

原位观察能代替长期催化寿命测试吗

不能。原位电镜观察的是局部结构动态，长期寿命仍需要通过实际催化反应测试验证。

结语

原位HAADF-STEM把纳米颗粒烧结从“反应后才看到的结果”变成了“高温过程中可以追踪的动态过程”。对于抗烧结催化剂研究，只有把原位结构变化、反应性能和反应后表征结合起来，才能更可靠地判断材料设计是否真正有效。
