您已经拒绝加入团体
2026-07-16
183
0
【摘要】 纳米催化剂检测项目如何定制？本文按材料筛选、机制解释和论文验证三个阶段，配置球差电镜、原位TEM、XAFS、XPS、拉曼及性能测试组合。
纳米催化剂表征方案不宜从“有哪些仪器”开始，而应从“论文或研发项目要证明什么”开始。粒径、界面、配位、表面价态、积碳和长期活性分别对应不同证据，测试组合需要围绕这些证据之间的逻辑关系来设计。
先建立问题—证据—测试的对应关系
|
要回答的问题 |
需要的证据 |
可考虑的测试 |
|---|---|---|
|
颗粒尺寸和分布如何 |
形貌、粒径、空间位置 |
TEM、球差TEM、HAADF-STEM |
|
金属和载体如何接触 |
界面、元素分布、晶格关系 |
HAADF-STEM、EDX Mapping |
|
局部配位是否变化 |
键长、配位数、局部化学环境 |
XAFS |
|
表面电子状态如何 |
元素价态、表面化学状态 |
XPS |
|
是否发生积碳或结构变化 |
碳信号、晶相和缺陷变化 |
拉曼、XRD、反应后分析 |
|
高温下是否烧结 |
迁移、接触、合并和粒径变化 |
原位TEM、原位HAADF-STEM |
|
结构是否转化为性能 |
转化率、选择性、寿命 |
催化性能与稳定性测试 |
阶段一：新材料筛选，先用最少测试获得方向判断
如果目标是判断一批样品是否值得深入研究，建议先确认三件事：颗粒是否足够小、晶相是否符合预期、初始活性是否有差异。常见组合可以是：
-
*基础形貌或球差电镜；
-
*XRD 晶相分析；
-
*初始催化性能测试。
这一阶段不宜一开始就堆叠所有表征项目。先用较少数据筛选出有代表性的样品，再进入机制解释阶段，通常更利于控制成本和缩短周期。
阶段二：机制解释，围绕界面和动态过程补证据
当项目需要解释“为什么活性更高”或“为什么更抗烧结”，需要把静态结构和局部化学信息结合起来：
-
*球差TEM或 HAADF-STEM：观察颗粒、界面和纳米岛；
-
*EDX Mapping：确认元素空间关系；
-
*XAFS：分析金属周围的局部配位；
-
*XPS：分析表面价态和电子转移；
-
*原位TEM：观察迁移、合并和相变过程。

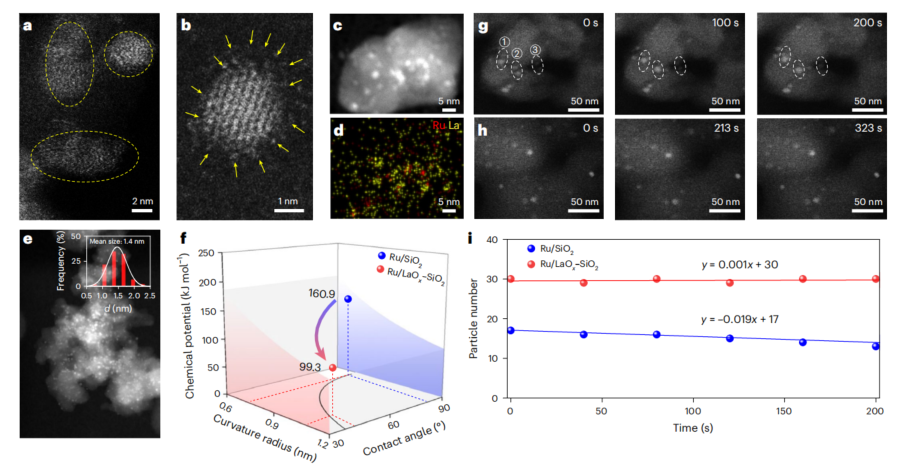

Ru/LaOx-SiO2 研究中，球差电镜显示 Ru 颗粒平均尺寸约为 1.4 nm，LaOx 纳米岛分布在 SiO2 表面；原位 HAADF-STEM 则用于比较高温下不同体系的颗粒变化。两类证据的组合，比单独给出一张高分辨图更能支撑抗烧结机制。
阶段三：论文验证，补齐反应前后和长期性能证据
如果目标是形成完整论文证据链，建议把以下内容放入同一套对照设计：
-
1.新鲜样与反应后样的颗粒尺寸对比；
-
2.载体、助剂或界面结构的空间分布；
-

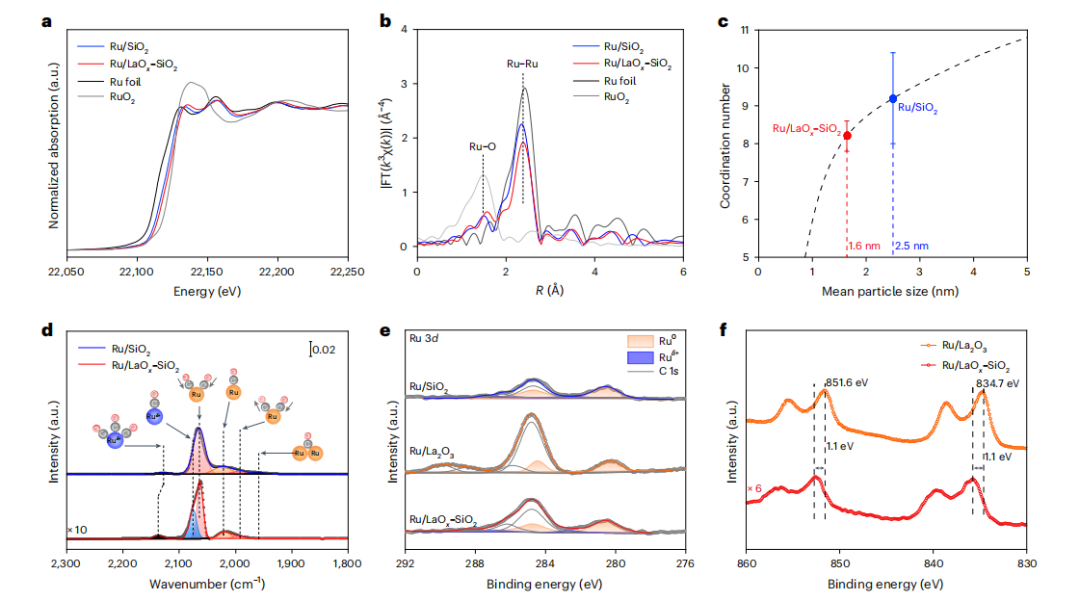

3.反应前后局部配位和表面价态变化；
-
4.拉曼、XRD 等反应后结构信号；
-
5.长时间性能、转化率和选择性；
-
6.失活原因及其与结构变化的对应关系。

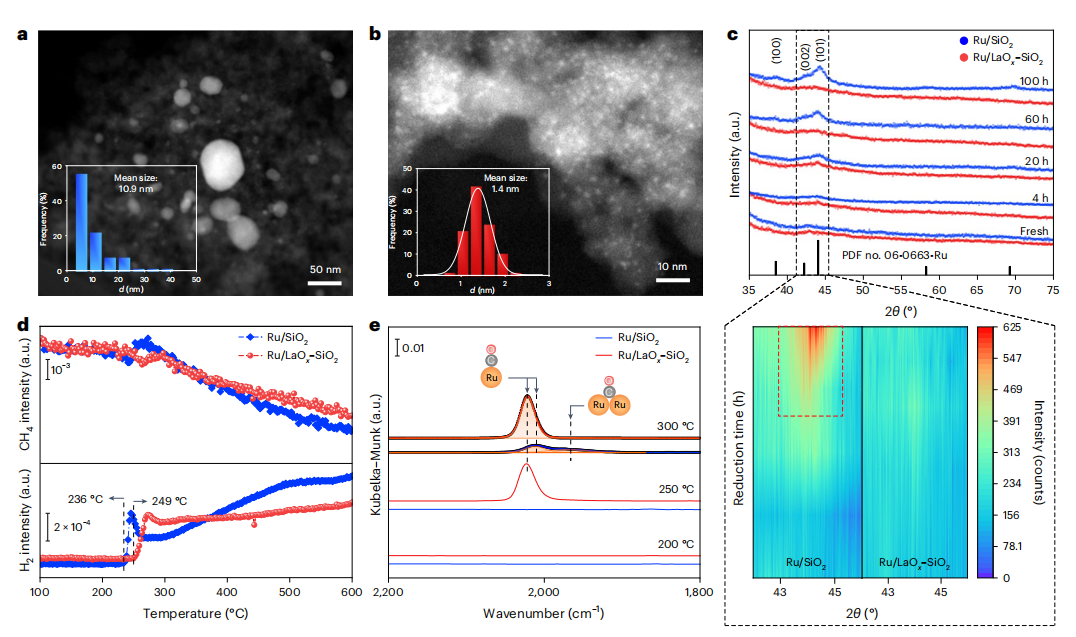

在 Ru/LaOx-SiO2 体系中，800°C 运行 400 h 后仍保持约 83% 的甲烷转化率，并观察到 Ru 颗粒尺寸基本稳定。此类长期性能与结构证据结合，才能更有力地支持抗烧结结论。
如何避免“测试很多但结论不完整”
不要只列仪器名称
“球差、XAFS、XPS、拉曼全都做”并不等于方案完整。每项测试都应对应一个明确问题和预期结果。
不要只看单个样品
抗烧结、稳定性和界面作用都需要对照。建议至少考虑载体对照、不同助剂对照或反应前后对照。
不要只做静态图片
如果结论涉及“抑制迁移”“阻止合并”或“动态稳定”，仅凭反应前后图片通常不够，应评估原位观察或其他动态证据。
不要忽略样品状态
样品厚度、分散性、空气敏感性、电子束稳定性和反应后保存状态都会影响结果解释，应在测试前写入项目说明。
科学指南针可协助定制哪些内容
科学指南针可围绕纳米催化剂、能源材料、半导体、锂电池、二维材料和纳米器件等研究方向，协助按照样品状态、科学问题和论文证据链评估球差校正 TEM、HAADF-STEM、原位 TEM、EDX Mapping、XAFS、XPS、XRD 与拉曼等测试组合。具体项目仍应以样品条件和目标结论为依据确认。
常见问题
纳米催化剂表征项目越多越好吗？
不是。合理方案应做到每个测试都承担一个证据任务，并能与其他结果相互验证。
只做球差电镜能完成催化剂评价吗？
不能。球差电镜主要解决结构和界面观察问题，催化性能、稳定性和局部化学环境还需要其他测试支持。
抗烧结研究一定要做原位TEM吗？
不一定。如果只比较反应前后粒径，可以先做静态结构对比；如果要解释迁移和合并过程，原位TEM更有针对性。
结语
纳米催化剂表征方案定制的关键，是从研究问题倒推证据，再由证据选择测试。这样形成的组合更适合论文论证，也更便于研发阶段判断材料改性是否真正有效。
