【摘要】 讲解金属材料 EBSD 分析的应用方向，以 AZ31 镁合金为例解析压缩变形、孪晶演化与局部应变分布规律。



借助 EBSD 开展金属材料分析，是当下解析塑性变形、微观组织演化、局部应变分布的主流技术手段。以基面织构 AZ31 镁合金为研究对象，结合 EBSD 与 HR-DIC 联合表征方式，能够清晰解释材料在压缩变形过程中局部应变分布不均的核心原因，这也是金属材料科研领域的经典研究思路。



金属材料 EBSD 分析能看出哪些变形机制？

不少科研人员会提问：金属材料 EBSD 分析具体能挖掘哪些微观信息？针对变形行为研究，EBSD 可以完成多项核心分析工作：识别材料初始微观组织，标定晶粒尺寸与晶体取向；精准识别 {10-12} 拉伸孪晶，统计孪晶面积分数变化；区分不同孪晶变体组合，分析 OP、MP、PP 等变体形式对微观结构的影响；结合晶界图计算 m′值，评估晶界兼容性以及晶界处的应变传递能力；搭配 KAM 图谱分析晶体内部局部错配特征。

该技术还可分析滑移 - 孪晶交互作用，完整还原金属在外力作用下的微观变形全过程。



AZ31 镁合金案例说明了什么？

AZ31 镁合金不同压缩应变下的 EBSD 取向图和 {0001} 极图，显示 {10-12} 拉伸孪晶扩展

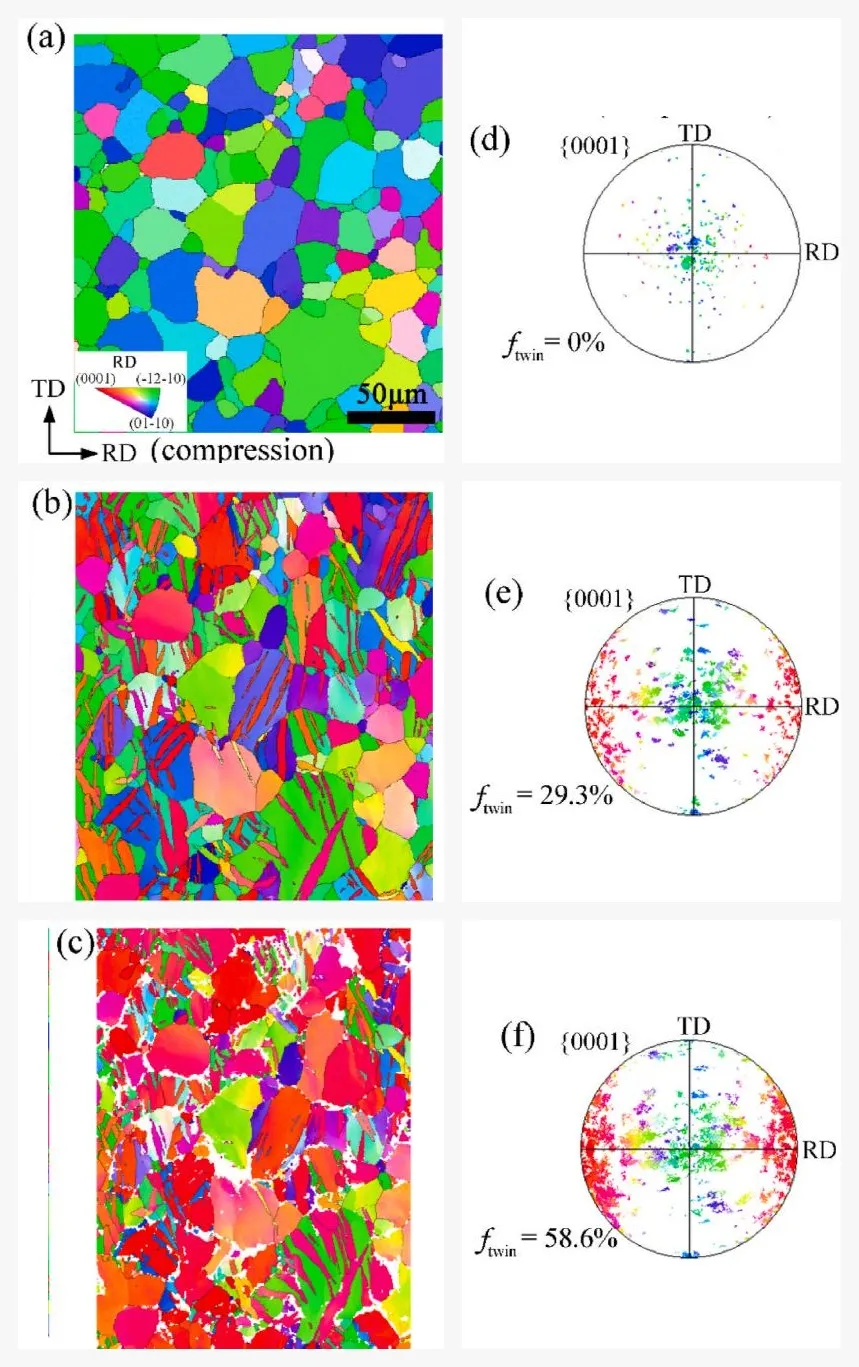

图 2 AZ31 镁合金在不同压缩应变下的 EBSD 取向图与 {0001} 极图。结果显示，随着压缩变形加深，{10-12} 拉伸孪晶大量激活并扩展，孪晶面积分数由 29.3% 提升至 58.6%。

AZ31 镁合金是研究镁基材料变形机制的典型试样，该材料初始为平均尺寸 20 μm 的等轴晶，具备强基面织构。在压缩变形实验中，通过 EBSD 监测发现，材料内 {10-12} 拉伸孪晶的面积分数从 29.3% 提升至 58.6%，直观反映出变形过程中孪晶的持续增殖。

依托全套 EBSD 图谱数据，能够完整梳理该材料从初始组织到变形后的微观结构演化规律，为解读同类镁合金变形特性提供参考。



孪晶、滑移和晶界如何影响局部应变？

高倍 EBSD 图与局部应变图对比，展示 AZ31 镁合金孪晶主导和滑移主导晶粒的应变差

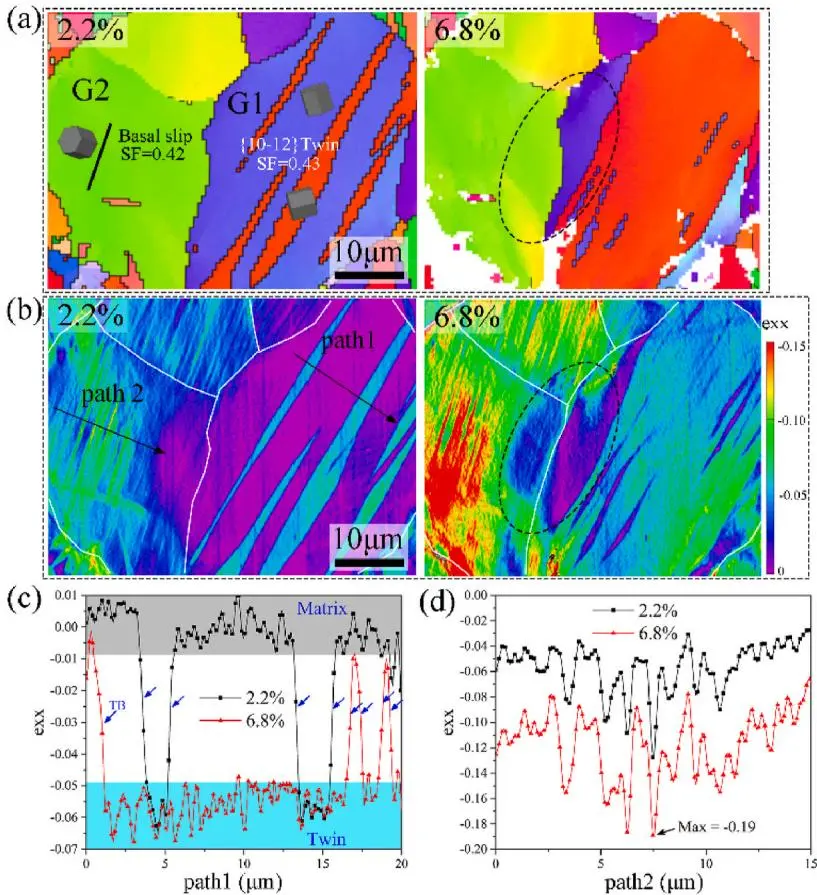

图：高倍 EBSD 图与局部应变分布对比。EBSD 可先界定孪晶片层和晶粒取向，再将局部应变准确对应到真实组织位置，从而区分孪晶主导与滑移主导的变形模式。

EBSD 识别 OP MP PP 孪晶变体组合及局部应变分布，展示孪晶交叉对应变集中的影响

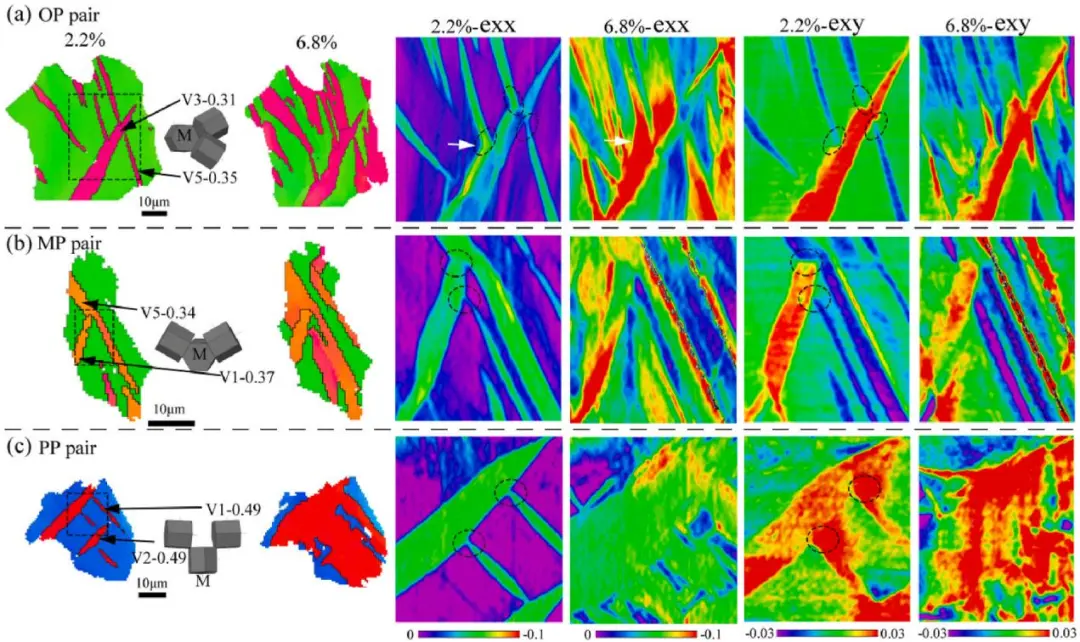

图：不同孪晶变体组合的 EBSD 识别结果及对应局部应变图。OP、MP、PP 等变体组合会影响孪晶交叉后的扩展行为和局部应变集中程度。

在 AZ31 镁合金压缩变形的研究中，通过 EBSD 分析可总结出明确规律：孪晶主导的区域内部，局部应变表现得相对均匀；而以基面滑移为主要变形方式的晶粒，应变会沿着滑移带出现明显起伏，这也是宏观上局部应变分布不均的微观诱因。

不同孪晶变体组合会引发孪晶交叉现象，进而造成局部应变集中；结合 m′值判断晶界兼容性，还能进一步解释应变在晶粒、孪晶片层、晶界之间的分配与传递规律。



EBSD 与 HR-DIC 为什么适合联合分析？

科研中常有人询问：分析金属局部应变，为什么要将 EBSD 与 HR-DIC 搭配使用？EBSD 产出的 KAM 图谱可以辅助判断晶体局部错配程度，但无法单独表征真实力学应变；HR-DIC（高分辨率数字图像相关法）专注于表征材料在外力作用下产生的真实位移与应变场。

二者数据相互补充、交叉验证，能够更加全面、严谨地解析金属材料的局部应变分布与变形机制。



选择金属材料 EBSD 分析服务要看哪些能力？

选择提供金属材料 EBSD 分析服务的平台时，需要综合多个维度判断。首先看技术解析能力，能否完成孪晶识别、变体区分、织构定量分析等深度工作；其次看联合表征经验，能否配合 HR-DIC 等其他测试技术完成综合分析；第三看数据解读能力，可协助用户关联微观结构与宏观变形行为；最后参考项目积累，丰富的金属材料测试案例，能更好应对不同体系样品的分析需求。



科学指南针在 EBSD 分析中的应用支持

在金属材料 EBSD 分析领域，科学指南针拥有成熟的技术体系与大量实操经验，除基础 EBSD 数据采集外，还可针对镁合金压缩变形、孪晶演化、应变分布等研究方向提供分析思路参考。依托 Zeiss Sigma 300 场发射扫描电镜与 Oxford 配套系统，可开展金属材料 EBSD 数据采集工作，同时结合过往钛合金、硅钢、多孪晶锌等 EBSD 项目经验，为不同研究方向提供适配支持。



FAQ

1.EBSD 分析如何解读镁合金中的 {10-12} 拉伸孪晶？

答：EBSD 可完成孪晶标定、面积分数统计与变体区分，结合图谱直观分析孪晶在变形过程中的演化规律。

2.分析金属局部应变为什么要 EBSD 搭配 HR-DIC？

答：KAM 仅反映局部错配，HR-DIC 可表征真实局部应变，二者结合能全面解析应变分布特征。

3.孪晶变体组合会影响金属的应变分布吗？

答：会，不同孪晶变体组合易产生孪晶交叉，进而造成局部应变集中，改变整体应变分配状态。



核心结论

1.利用 EBSD 可全面分析金属材料晶粒、织构、孪晶、晶界特征，结合 HR-DIC 能完整解读压缩变形下的局部应变机制。

2.AZ31 镁合金压缩过程中，孪晶区应变更均匀，滑移区应变起伏明显，孪晶变体与晶界兼容性是应变分布的关键影响因素。



原文题目：Study on the compressive deformation behavior of a basal textured AZ31 magnesium alloy from the perspective of local strain

从局部应变视角研究基面织构 AZ31 镁合金的压缩变形行为

期刊名称：Materials Science and Engineering: A

DOI号：10.1016/j.msea.2022.143080
