EBSD 材料表征测试服务指南 样品处理与数据应用参考

不少科研人员都会疑惑，EBSD 材料表征能够解决哪些微观研究问题。这项技术可识别晶粒取向、基面织构、孪晶形貌与晶体结构关系，搭配 HR-DIC 设备还能同步获取局部应变场信息，是金属材料微观组织分析常用检测手段，能够为材料课题探究、论文组织分析提供基础数据支撑。

本次研究以具备强基面织构的 AZ31 镁合金为观测对象，试样初始为等轴晶结构，平均晶粒尺寸约 20μm。在面内压缩实验过程中，材料内部会大量激活 {10-12} 拉伸孪晶，这类微观结构的动态变化，都可以借助 EBSD 表征手段较清晰呈现。

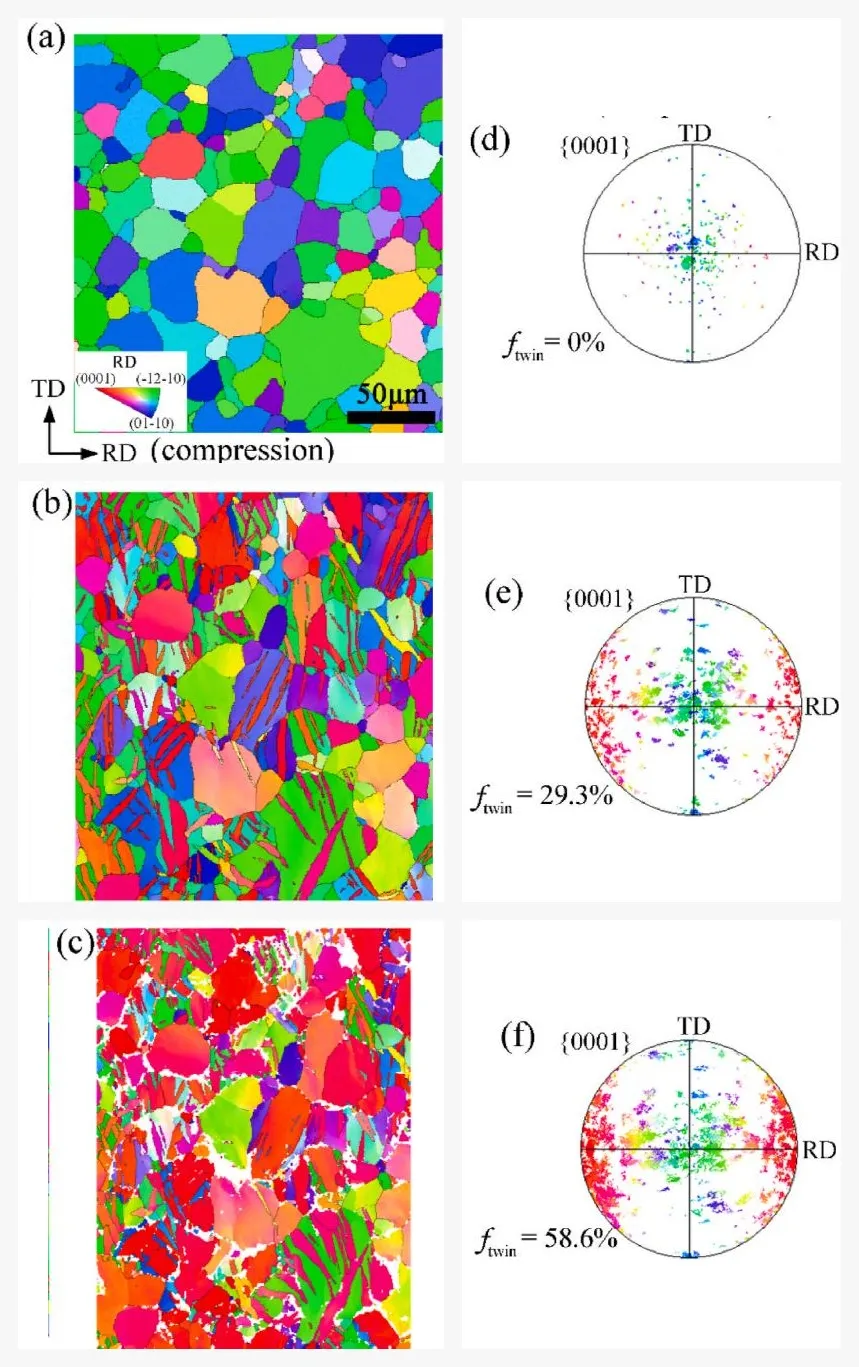

图 1 EBSD 取向成像图与 {0001} 极图展示了初始、2.2% 和 6.8% 压缩应变下的组织与织构演化。该组图直接证明初始材料具有强基面织构，且随着压缩进行，{10-12} 孪晶大量激活并扩展，对应孪晶面积分数由 29.3% 提升到 58.6%。

EBSD 材料表征适合哪些样品？

该技术适配镁合金、硅钢、锌合金等多类金属试样，尤其适用于存在压缩变形、孪生演化、织构分布特征的材料，多用于分析晶粒取向差异、孪晶类型判定与组织边界关联特征。

样品制备有助于影响 EBSD 数据标定效果，不同材质适配不同抛光处理工艺。常规合金可采用电解抛光去除表层损伤；脆性易产生孪晶的材料选用氩离子抛光方式；残余应力较为敏感的试样，则可使用振动抛光工艺处理。合理的制样方案，能够减少表面缺陷对微观结构观测带来的干扰。

EBSD 检测可以输出哪些类型图谱？

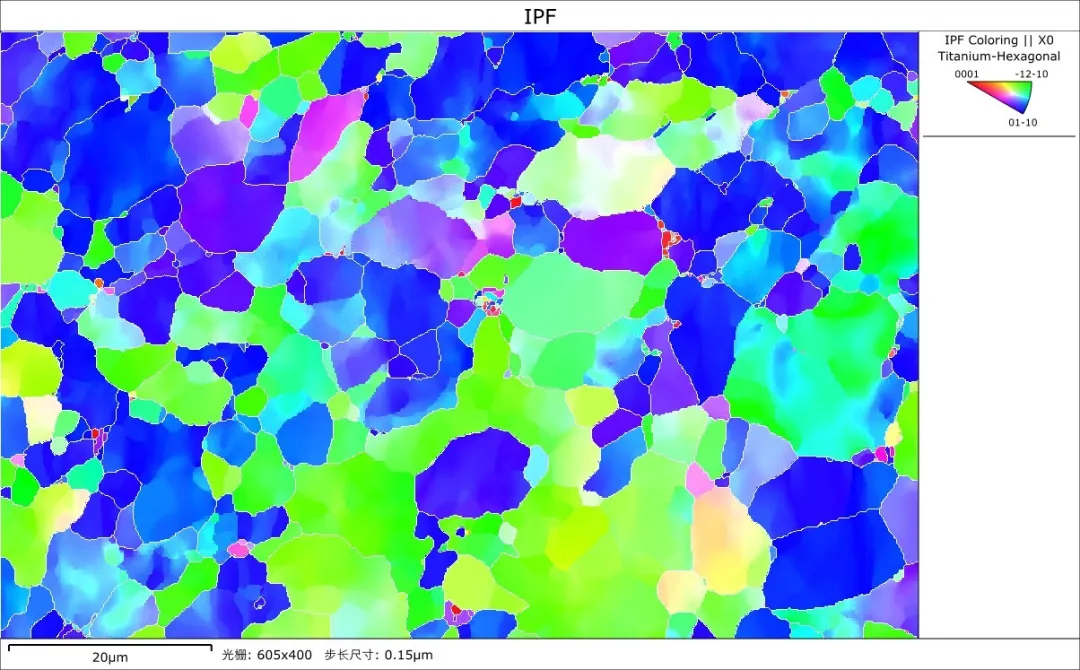

图 2 EBSD 测试常见 IPF X/Y/Z 三方向取向图，可用于观察晶粒形貌、尺寸与取向分布。

依托专业检测设备开展测试，可产出 IPF X/Y/Z 三方向取向图、KAM 取向分布图、极图、反极图以及晶界形貌图等多种可视化结果。结合配套 EDS 能谱模块，还可同步获取材料元素成分相关信息，丰富微观分析维度。

KAM 图能不能直接代表真实局部应变？

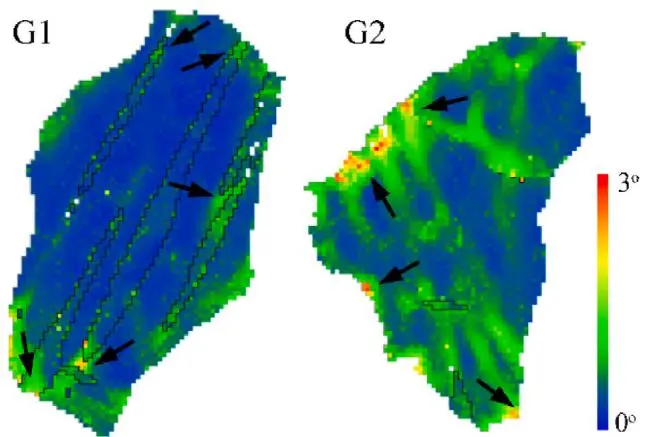

图 3 KAM 图显示孪晶主导晶粒中的错配主要集中在孪晶尖端附近，而不是覆盖整个孪晶片层。这说明 KAM 只能作为 EBSD 的辅助信息，不能单独替代真实局部应变判断。

KAM 图谱可以反映晶格取向偏差状态，仅能作为分析参考信息，无法单独等同于真实局部应变数值，实际分析工作中，需要结合 HR-DIC 应变场数据与 EBSD 组织形貌综合研判。

获取 EBSD 表征结果后，相关晶体取向数据、微观组织图谱，可用于梳理材料变形演变规律，也能够便于支撑期刊论文中的组织表征和机制分析。面对多样化的样品材质与研究方向，若有 EBSD 测试、制样方案优化相关需求，可参考科学指南针提供的一体化测试服务，平台可依据试样特征匹配对应的抛光工艺与检测参数。

选择 EBSD 测试服务平台需要关注什么？

Q1：送检 EBSD 样品，外观层面需要满足什么基础条件？

A：样品表面平整洁净，无明显划痕、氧化层与外力造成的结构损伤，依照材质特性完成对应抛光处理即可送检。

Q2：HR-DIC 和 EBSD 联合表征各自承担什么分析作用？

A：HR-DIC 负责测量材料局部应变场分布，EBSD 聚焦晶粒取向、织构与孪晶结构识别，二者互补完善变形分析。

Q3：EBSD 得出的参数数据可应用在哪些科研场景？

A：可用于材料变形规律探究、微观组织特征总结，也能作为课题研究、论文内容论述的辅助参考依据。

核心结论：

EBSD 材料表征可较清晰呈现金属晶粒、孪晶与织构微观特征，搭配 HR-DIC 能够完善局部应变分析，测试结果可作为材料科研分析的参考内容。

差异化制样工艺能够适配不同金属试样检测需求，合理处理样品有助于提升 EBSD 结构识别与数据标定的稳定性。

原文题目：Study on the compressive deformation behavior of a basal textured AZ31 magnesium alloy from the perspective of local strain

从局部应变视角研究基面织构 AZ31 镁合金的压缩变形行为

期刊名称：Materials Science and Engineering: A

DOI号：10.1016/j.msea.2022.143080
