表面能是描述材料表面物理化学性质的核心热力学参数,本质是材料表面原子因配位数减少形成的 “过剩能量”,其大小直接决定材料的稳定性、吸附性与形貌特征,科学指南针从基础原理出发,拆解表面能的核心内涵与研究价值。



表面能的本质到底是什么?

表面能是形成单位面积材料表面时体系内能的增量,根源是表面原子处于非对称环境,配位数远低于内部原子,处于高能不稳定态,这是材料表面所有特殊性质的底层原因。

从微观角度来看,固体内部的原子被周围对称的近邻原子紧密包围,受力处于平衡状态;而表面原子的相邻原子数量大幅减少,仅能与内部原子产生相互作用,导致电子密度在界面处发生重排,为了维持体系稳定,表面原子会通过吸附其他原子或分子降低自身能量,这一过程的能量变化即为表面能的直观体现。

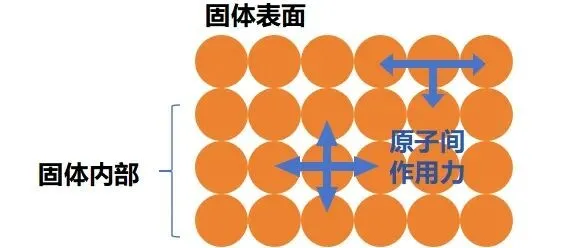

材料表面与内部原子环境示意图

图注:左侧为材料内部原子,标注对称包围的原子分布与平衡受力状态;右侧为表面原子,标注减少的配位数与非对称受力环境,直观体现表面能的形成根源。



表面能为什么会影响材料的物理化学性质?

表面能的高低决定材料表面的活跃程度,表面能越高,表面原子越不稳定,越容易发生吸附、团聚或形貌变化;表面能越低,材料表面越稳定,抗吸附与抗形变能力越强。

这一特性直接解释了诸多材料现象:纳米颗粒因比表面积大、表面能高,会自发趋向于形成特定密排形貌降低能量;催化剂的表面能则决定其对反应气体的吸附能力,表面能适配的催化剂能大幅提升反应效率;涂层材料的表面能还会影响其与基底的结合力,是涂层工艺优化的关键指标。



不同晶体晶面的表面能为什么存在差异?

不同晶面的原子排列密度不同,密排面的表面原子配位数相对更高,能量更低,因此表面能更小;非密排面原子排列松散,表面原子配位数更低,表面能更大,同一种晶体的不同晶面表面能遵循固定规律。

以铜晶体为例,其常见晶面的表面能遵循 Cu (111)<Cu (100)<Cu (110) 的规律,原因就是 Cu (111) 为密排面,表面原子的受力更接近平衡状态,而 Cu (110) 为非密排面,表面原子的高能态更显著,这一规律适用于绝大多数金属晶体的晶面表面能判断。

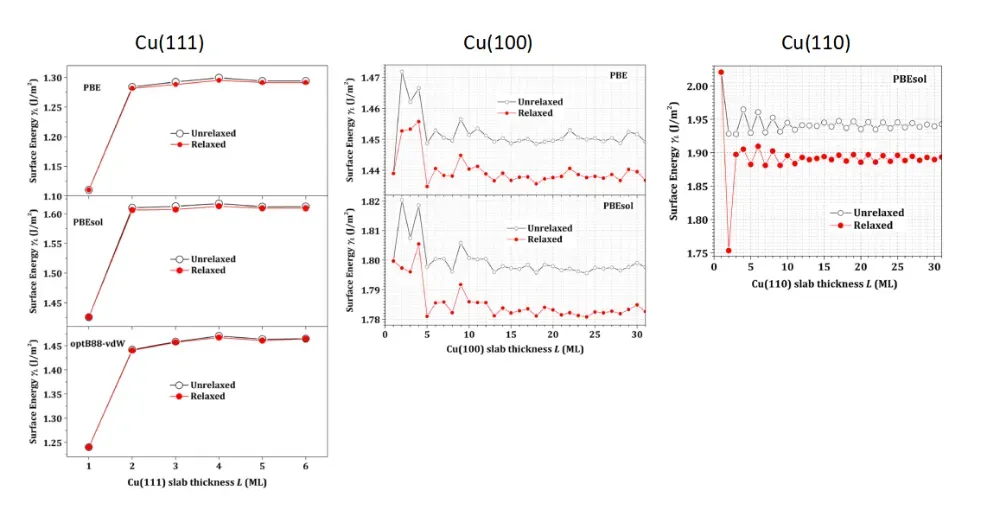

铜晶体不同晶面表面能对比图

图注:依次展示 Cu (111)、Cu (100)、Cu (110) 晶面的原子排列结构,标注各晶面的表面能数值与原子密排程度,量化晶面结构与表面能的关联。



研究表面能对材料科研有什么实际价值?

表面能是材料表界面研究的基础参数,其研究结果可直接指导催化剂设计、涂层工艺优化、纳米材料形貌调控等实际科研与工业应用,是连接材料微观结构与宏观性能的关键桥梁。

在催化剂研发中,可通过调控材料表面能提升其对目标气体的吸附选择性;在纳米材料制备中,可利用表面能规律控制颗粒的生长与形貌;在涂层工业中,可通过匹配涂层与基底的表面能提升结合强度与耐久性,科学指南针可提供表面能相关的理论解析与模拟计算支撑,助力材料科研项目落地。
