【摘要】 本文介绍超音速分子束GC-MS综合控制器的工作原理及其在化合物分析中的优势。涵盖ColdEI技术、信号优化、系统集成与性能提升，适用于化学分析、质谱方法与仪器控制领域的研究与应用。

气相色谱质谱联用仪（GC-MS）是现代分析化学中的核心工具，广泛应用于化合物分离、检测与鉴定。该系统首先通过气相色谱模块将样品汽化并实现时序分离，随后将分离后的组分送入质谱单元。在常见的四极杆质谱系统中，分子经过电离后，由离子透镜聚焦并引导至四极杆质量过滤器。该过滤器通过扫描模式工作：在固定电压下仅允许特定质荷比（m/z）的离子通过并抵达检测器，其余离子则与极杆碰撞后被中和。通过快速、周期性地调整极杆电压，系统可实现指定m/z范围内的扫描。最终，检测器捕捉离子信号，构建出反映质量分布的质谱图。

多数GC-MS系统采用电子电离源（EI）。其工作原理是：热灯丝发射电子，经加速后撞击样品分子，使其失去电子而发生电离。这是一个高能过程，容易导致分子碎裂产生碎片离子。尽管碎裂有助于提供结构信息和化合物识别依据，但也可能减弱分子离子信号，尤其对不稳定化合物而言。

Eli Flaxer 等研究者提出了一种基于超音速分子束（SMB）的新型GC-MS接口，并开发了一款综合数字控制系统【1】。该电路以TI 150MHz数字信号控制器（DSC）为核心，支持8路高压放大及4路高分辨率脉宽调制（PWM）输出。配合嵌入式程序与定制化PC软件，该系统实现了对接口的全面控制，包括：

  • 灯丝发射电流的智能稳流；

  • 静态与扫描模式下质量相关的离子源电压调节；

  • 传输线加热器的PID温度控制；

  • 热电偶信号反馈；

  • 阀门、继电器及其他外设的开关控制；

  • 涡轮分子泵、气路与压力控制设备的集成管理。

经实验验证，该控制器显著提升了仪器性能。例如，在测试中C32H66（450 u）的信号强度提高了123%，表明动态电压的精确调控可优化各质量数下的离子信号。

图1 alt：Cold-EI技术下的气相色谱质谱图，显示增强的分子离子峰和更清晰的化合物识别特征

图1. Cold- EI气相色谱-质谱图。[1]

超音速分子束ColdEI技术全面改善了GC-MS的多项性能指标，具体优势包括：

  • 增强分子离子峰强度，有助于大分子鉴定；

  • 提升化合物鉴定准确性；

  • 扩展可分析化合物的范围；

  • 实现对所有分析物的均匀响应，有利于内部定量；

  • 提高分析速度、选择性与检测灵敏度。

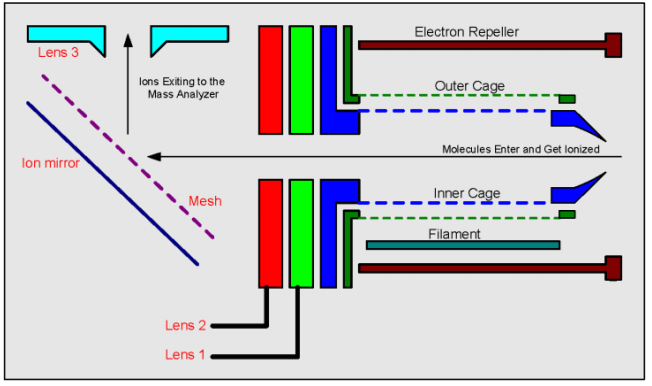

图2 alt：超音速分子束GC-MS离子源结构示意图，展示各组件布局与离子路径

该综合控制器通过集成高精度电源管理、温度反馈与多设备协调，显著提高了数据质量与系统稳定性，为复杂样品的GC-MS分析提供了可靠平台。



参考文献：[1] Flaxer, E. Comprehensive Controller for Super Sonic Molecular Beam Gas Chromatograph Mass Spectrometer. Separations 2022, 9, 417.
