【摘要】 专业解析真空冷冻干燥机设备能力测量方法，涵盖设计空间构建、声速阻塞效应、升华速率优化及设备边界测量技术，提升冻干工艺效率与放大可靠性

冷冻干燥作为注射用药物的核心生产工艺，其效率直接影响药品开发周期。相比制药行业其他单元操作仅需数小时的流程，冻干过程常耗时数天。传统试错法开发的工艺条件往往加剧了固有低效问题，导致循环时间远超理想状态。优化冻干工艺的核心在于寻找最小化周期时间、同时符合药品质量标准的设备能力边界。



​设计空间：工艺优化的科学路径​

现代冻干工艺采用图形化设计空间确定最佳参数。如图1所示，该模型以腔室压力为横坐标、升华速率为纵坐标，通过两组等温线建立控制变量关系：

  • ​货架温度等温线​（黑色轨迹）：反映加热系统的直接调控能力
  • ​产品温度等温线​（红色虚线）：表征非直接控制的关键质量属性

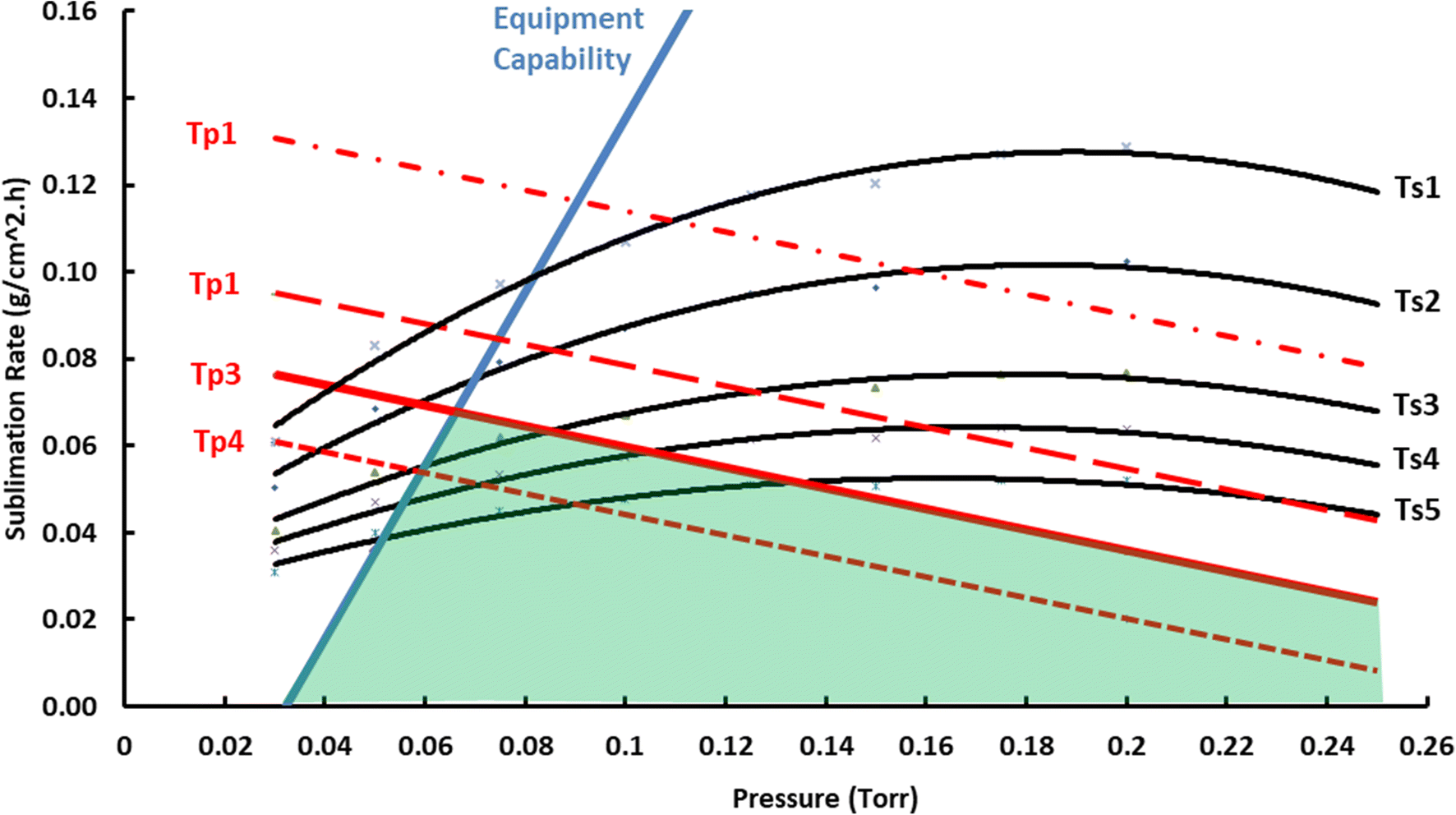

图1 具代表性的设计空间，表示装置能力曲线(蓝色轨迹)为两个边界之一。红色虚线表示产品温度等温线。红色实线表示临界产品温度等温线。所有的黑色痕迹表明货架温度等温线



设备能力曲线的双重边界机制​

设计空间包含两个关键限制边界：

1.​产品边界​：实线红标标示的最高允许产品温度​（通常关联冻干药品坍塌温度）

2.设备边界​：蓝线轨迹揭示的实验室冷冻干燥机最大升华速率​

对于配置外部冷凝器的机型，​管道声速限制​（-25℃时约390m/s）常成为关键瓶颈。当水蒸气流速接近声速时，将引发阻塞流现象，此时升华速率仅与腔室压力呈线性正相关。

​

设备能力测量对工艺放大的意义​

塞尔斯研究指出，声速阻塞效应是工艺放大不确定性的主要来源。尤其对高稳定性配方（高产品温度耐受性或低干燥层阻力），需在实验室阶段即测量设备能力曲线。这要求循环开发必须前瞻商业生产需求，通过精确测定传热系数（Kv）与干燥层阻力（Rp）建立可放大的工艺窗口。



参考文献：1.Srinivasan, J.M., Sacha, G.A., Kshirsagar, V. et al. Equipment Capability Measurement of Laboratory Freeze-Dryers: a Comparison of Two Methods. AAPS PharmSciTech 22, 53 (2021). https://doi.org/10.1208/s12249-021-01921-2.
