【摘要】 深度解析低压透射电镜(LVEM)的工作原理：低电压电子束提升生物/高分子样品对比度，减少损伤，体积缩小90%，操作简单。对比传统电镜，揭秘轻元素成像优势。
低电压透射电镜（简称LVEM）通过革新性设计，将电子束加速电压降至传统电镜的1/10以下。这种低压环境显著增强了电子与样品的相互作用力，直接提升图像分辨率和对比度，尤其适用于高分子材料、生物组织等轻元素样品。同时，低能量电子束大幅降低样品损伤风险。
一、工作原理：电子与物质的精准对话
当低压电子束穿透超薄样品时，样品原子对电子产生可控散射，改变其运动轨迹。散射电子经电磁透镜聚焦后，在荧光屏生成高精度显微图像，清晰呈现纳米级结构特征。整个过程需在真空环境中完成，避免气体分子干扰电子路径。
二、核心组件的高效协同
1.电子源：发射稳定低能电子流
2.样品腔：精密定位观测区域
3.成像系统：实时转化电子信号为可视图像
4.真空系统：维持10⁻⁵Pa级超高真空
5.智能控制系统：一键调节放大倍数/对焦参数
三、对比传统电镜的颠覆性优势
|
参数 |
传统TEM |
LVEM |
|---|---|---|
|
加速电压 |
60-300kV |
5-25kV |
|
占地空间 |
专用实验室(≥20㎡) |
桌面型(0.5㎡) |
|
安装要求 |
防震地基+水冷系统 |
普通桌面环境 |
|
轻元素对比度 |
需重金属染色 |
原生状态直接成像 |
|
操作培训周期 |
3-6个月 |
3天以内 |
四、革命性成像性能验证
在蓝藻细胞观测中（图1），25kV未染色样品展现出突破性效果：
- 类囊体(↑箭头)、羟基体(△标志)等超微结构清晰可辨
- 糖原颗粒(gg标识)对比度较200kV设备提升10倍
- 细胞表面无染色噪点，刀切痕迹清晰可见
%20200%20kV%E5%8A%A0%E9%80%9F%E7%94%B5%E5%8E%8B%EF%BC%8C%E6%97%A0%E6%9F%93%E8%89%B2%E8%93%9D%E8%97%BB%E7%BB%86%E8%83%9E%E5%88%87%E7%89%87%EF%BC%8C(B)%20200%20kV%E5%8A%A0%E9%80%9F%E7%94%B5%E5%8E%8B%EF%BC%8C%E7%94%A8%E9%86%8B%E9%85%B8%E5%8F%8C%E6%B0%A7%E9%93%80%E5%92%8C%E6%9F%A0%E6%AA%AC%E9%85%B8%E9%93%85%E6%9F%93%E8%89%B2%E8%93%9D%E8%97%BB%E7%BB%86%E8%83%9E%E5%88%87%E7%89%87%EF%BC%8C(C)%2025%20kV%E5%8A%A0%E9%80%9F%E7%94%B5%E5%8E%8B%EF%BC%88LVEM25%EF%BC%89%EF%BC%8C%E6%97%A0%E6%9F%93%E8%89%B2%E8%93%9D%E8%97%BB%E7%BB%86%E8%83%9E%E5%88%87%E7%89%87%EF%BC%8C(D)%2025%20kV%E5%8A%A0%E9%80%9F%E7%94%B5%E5%8E%8B%E5%B9%B6%E7%94%A8%E4%B9%99%E9%85%B8%E5%8F%8C%E6%B0%A7%E9%93%80%E5%92%8C%E6%9F%A0%E6%AA%AC%E9%85%B8%E9%93%85%E6%9F%93%E8%89%B2%E8%93%9D%E8%97%BB%E7%BB%86%E8%83%9E%E5%88%87%E7%89%87%E3%80%82%5B1%5D.png)

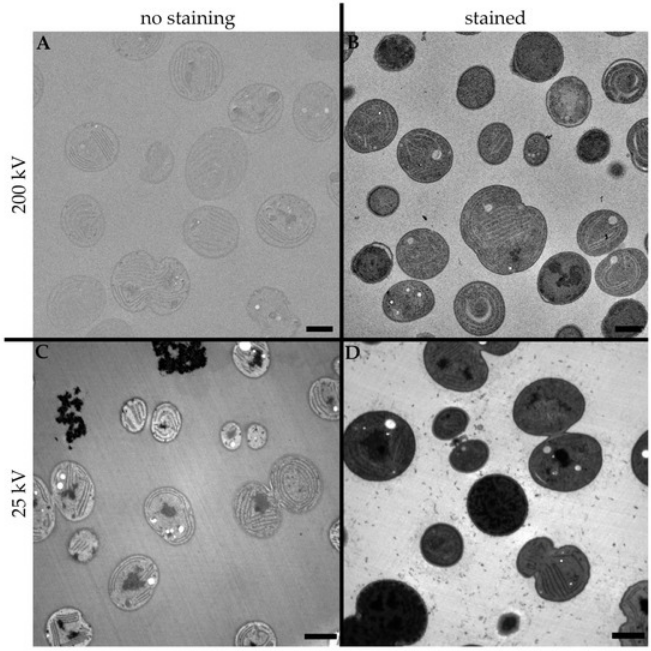

图1. (A) 200 kV加速电压，无染色蓝藻细胞切片，(B) 200 kV加速电压，用醋酸双氧铀和柠檬酸铅染色蓝藻细胞切片，(C) 25 kV加速电压（LVEM25），无染色蓝藻细胞切片，(D) 25 kV加速电压并用乙酸双氧铀和柠檬酸铅染色蓝藻细胞切片。[1]
关键数据佐证：
对20nm碳膜样品，5kV成像对比度比100kV高10倍
可检测0.005g/cm³密度差异（相当于单层分子质量差）
五、多领域应用场景
1.生物医学：核酸/病毒原位观测，避免铀铅染色毒性
2.高分子材料：纳米纤维结构无损解析
3.新能源：锂电池隔膜微孔直接成像
4.教学场景：本科生可独立操作的科研级设备
