【摘要】 深度解析低压透射电镜在石墨烯研究中的关键技术：像差校正原理、80kV以下无损观测、原子分辨率成像及原位动态研究，揭示二维材料表征新标准

一、技术演进与核心突破

在像差校正透射电镜（TEM）问世前，采用肖特基发射器的热场发射枪TEM（工作电压200-300kV）虽能实现0.1nm级分辨率，但需依赖出口波重建等复杂技术。限制分辨率的核心瓶颈在于电子透镜的球面像差（Cs）​ 和色差（Cc）​ 。值得注意的是，像差校正技术的突破使TEM能在80kV以下低压环境工作，这对石墨烯原子级表征具有革命性意义——既避免电子束损伤，又保持原子分辨率（图1）。

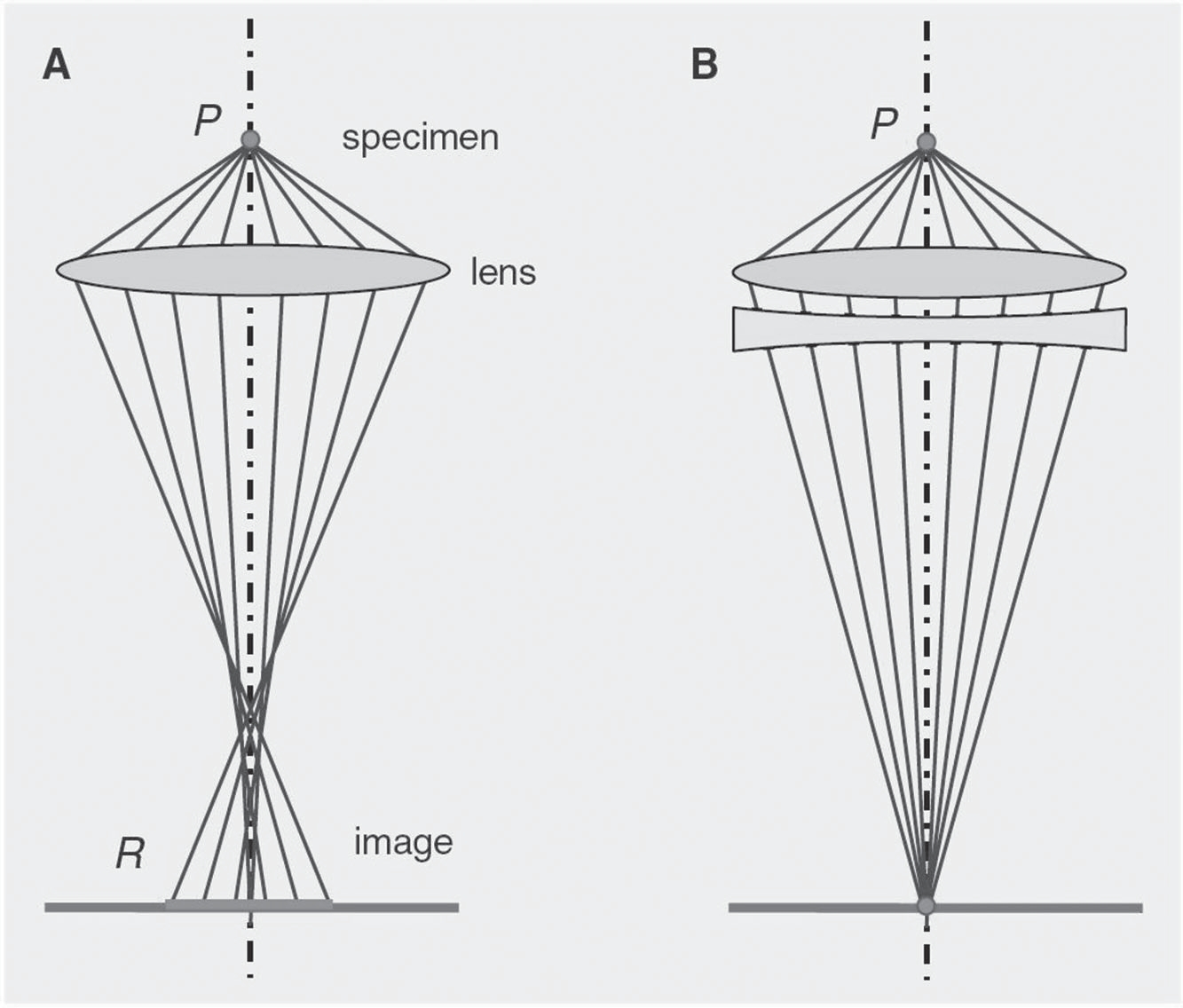

图1. (a)会聚透镜的球差示意图。(b)球差是通过结合聚光透镜和合适的发散透镜来补偿的。在电子光学中，发散透镜是由多极透镜组合而成的。[1]



二、石墨烯表征的技术优势

自2004年石墨烯成功分离后，这种sp²杂化二维碳材料因其独特的电学/力学性能引发研究热潮。相较于拉曼光谱等传统手段，​低压透射电镜展现出三大不可替代性：

1.​原子级成像：像差校正TEM/STEM可直接观测碳六元晶格结构

2.​多模态联用：结合电子衍射（ED）​ 与电子能量损失谱（EELS）​ 分析化学成分

3.​原位动态研究：20-80kV低压环境可观察原子跃迁、分子相互作用等过程



三、样品制备与创新应用

精准的样品制备是成功观测的前提。通过高取向热解石墨（HOPG）与银浆结合的方法，可稳定转移石墨烯至TEM网格（图2）。这种技术延伸出两大应用方向：

  • ​原位研究平台：石墨烯作为基底观测纳米颗粒动态行为
  • ​二维材料普适化：技术迁移至过渡金属二硫化物等新型材料

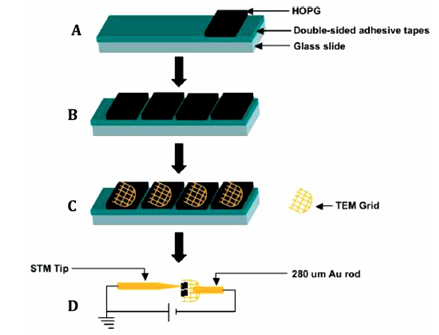

图2. TEM样品制备程序，通过将制备好的石墨烯薄片与银浆粘合到TEM网格上，从高取向热解石墨(HOPG)中获得石墨烯。 [1]



四、未来发展趋势

随着低压透射电镜技术持续升级，其在三方面展现潜力：

1.有机材料研究：20kV以下电子束对生物分子实现无损观测

2.​设备智能化：AI驱动实时像差补偿提升成像效率

3.​产学研融合：石墨烯膜电极等工业产品质控应用



参考文献：[1] Bachmatiuk, A., Zhao, J., Gorantla, S.M., Martinez, I.G.G., Wiedermann, J., Lee, C., Eckert, J. and Rummeli, M.H. (2015), Low Voltage Transmission Electron Microscopy of Graphene. Small, 11: 515-542.
