【摘要】 深入解读电子探针工作原理、核心优势及在地外样品（月壤、陨石）研究中的关键应用。详述元素面扫描技术在嫦娥五号月岩、火星陨石矿物识别、定年及元素分布分析中的实践案例与未来前景。

电子探针X射线显微分析仪（Electron Probe Micro-Analyzer, EPMA）是研究固体材料微观特性的尖端微束分析设备，与扫描电镜（SEM）功能互补。在实验室中，EPMA已成为不可或缺的多功能分析主力。其核心价值在于：​高空间分辨率下，既能精细观察样品表面形貌（如二次电子像、背散射电子像），又能对微小区域​（可达1微米²以下）进行精确的成分分析​（定性、定量、线分析、面分析）。

为获得最佳效果，样品表面通常需抛光至光滑，以揭示纳米级微观结构分布，便于研究人员精确定位分析点。凭借其高精度、无损检测特性及不断提升的分辨率，EPMA在冶金、地质、半导体、化工、生物医学等领域扮演着关键角色，尤其在地外物质研究中不可或缺。



EPMA工作原理：电子束与物质的“对话”

EPMA的核心机制在于：高能聚焦电子束轰击样品表面，入射电子与样品原子发生相互作用（弹性/非弹性散射）。这些相互作用激发出携带样品信息的不同信号：

  • ​二次电子：​ 揭示表面形貌。
  • ​特征X射线：​ 携带元素成分信息（关键用于成分分析）。
  • ​背散射电子：​ 反映原子序数衬度（成分和形貌）。

仪器配备精密光学系统，确保样品精确位于聚焦圆（罗兰圆）上，最大化X射线收集效率和分析精度。随后，利用波谱仪（WDS）​ 或能谱仪（EDS）​ ，将样品产生的特征X射线光谱与已知标准谱比对，即可精确识别微小区域内的化学元素及其含量。



技术优势与核心组件

EPMA具备显著优势：

1.​微区分析：​ 分析区域微小（< 1微米²）。

2.元素范围广：​ 可分析Be(4)到U(92)的元素，主量元素分析精度达1-2%，检出限低至10^级别。

3.无损检测：​ 分析过程基本不破坏样品。

4.多模式元素分布研究：​ 支持点、线、面分析，直观展现元素分布规律。

5.​制样相对简单、分析速度快、成本较低：​ 通常仅需抛光和喷导电膜（如喷碳）。

EPMA的核心系统包括：电子光学系统（产生和聚焦电子束）、真空系统、样品室（支持多自由度移动）、X射线谱仪（WDS/EDS）及计算机控制系统。其电子束扫描能力可获取形貌像，但分辨率通常略逊于专用SEM。



EPMA在地外样品研究中的核心应用

对于极其珍贵的地外样品​（如月壤、火星陨石），实验室研究首选原位、微区、无损的分析手段。EPMA，特别是其元素面扫描（Mapping）技术，已成为基石性工具，主要应用于：

  • ​矿物相快速识别与含量估算：​ 通过大面积元素分布图，区分不同矿物相，初步估计相对含量。
  • ​关键矿物精确定位：​ 快速定位锆石等定年矿物，或特定成分的特殊矿物。
  • ​揭示微观结构：​ 分析矿物环带结构、出溶条纹、反应边等岩石学/矿物学接触关系。
  • ​新矿物发现辅助：​ 异常元素组合或分布可提示新矿物的存在。
  • ​副矿物定年准备：​ 精确定位和初步成分分析为后续定年（如SIMS）提供靶点。



应用实例1：嫦娥五号月岩岩屑分析

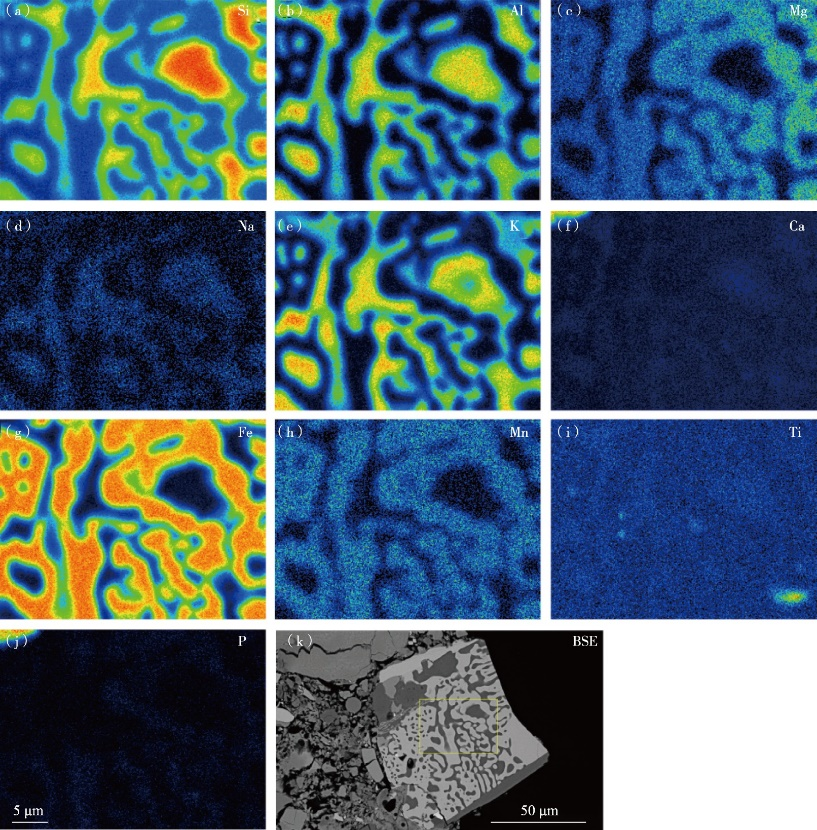

图1展示了嫦娥五号任务采集的月壤岩屑样品的元素面扫描结果（10种元素）及背散射电子图像。面扫描区域（图k黄框内）清晰揭示了：

  • ​硅铝质相富集区：​ Si, Al, K 高度富集。
  • ​铁镁质相富集区：​ Mg, Fe, Mn 显著富集。
  • ​独立副矿物：​ Ti 和 P 分别形成了钛铁矿 (FeTiO3) 和磷灰石 (Ca5(PO4)3(F,Cl,OH))。

图1. 嫦娥五号角砾岩中岩屑元素面扫描(a～j)和电子背散射图像(k),图(k)中黄框显示面扫描区域的范围[1]



应用实例2：火星陨石NWA 7034元素分布研究

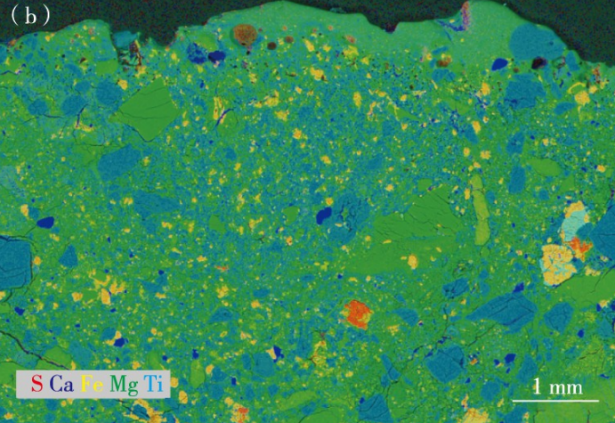

图2为火星陨石NWA 7034的背散射电子图像。研究对其进行了更广泛的元素面扫描（Si, Al, Mg, Na, K, Ca, Fe, Ti, Cr, Cl, P, S）。特别地，为识别可能存在的含水次生矿物，研究利用S、Ca、Fe、Mg、Ti五种元素合成了假彩色图像，叠加在背散射图像上，有效增强了特定矿物组合的识别能力。

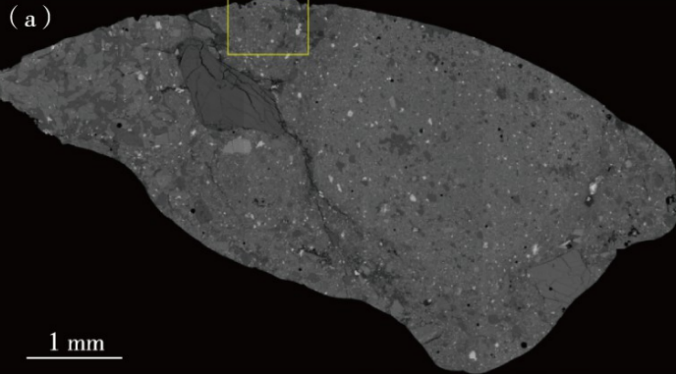

图2. 火星陨石NWA 7034电子背散射图像[1]



未来展望：EPMA面扫描技术的持续演进

矿物微区的化学成分分析是未来地外样品研究的基石。​EPMA元素面扫描因其高空间分辨率、无损性、高性价比的优势，仍将是主导技术，并持续发展：

1.​从定性到定量：​ 技术发展正推动面扫描从定性/半定量向更精确的定量分析迈进。

2.​图像处理增强：​ 新算法和可视化方法（如多元素合成、3D展示）将更直观地揭示元素分布模式，深度挖掘科学信息（如元素迁移、分异规律）。

3.​支撑更深入的研究：​ 随着更多地外样本（如月球、小行星、未来火星样本）被带回，EPMA面扫描数据将为研究矿物间元素分配、元素扩散行为、反演地质温压条件等提供直接证据，成为揭示月球及行星天体物质组成与演化历史的关键窗口。



参考文献：[1] 付晓辉,陈剑,尹承翔.地外样品研究中电子探针元素面扫描分析技术的应用[J].中国无机分析化学,2024,14(06):698-704.
