【摘要】 梳理高熵合金时效后的相结构演化、界面稳定、微区力学和摩擦磨损评价，帮助建立组织—性能关联方案。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



先给结论：高熵合金时效评价不能只看峰值硬度或一次显微照片。应同时追踪相结构、界面取向、纳米畴尺寸、局部强度和服役性能，并明确组织是强化、协调变形，还是在长时间热处理后发生重排和失稳。



1. 时效组织评价首先要建立时间序列

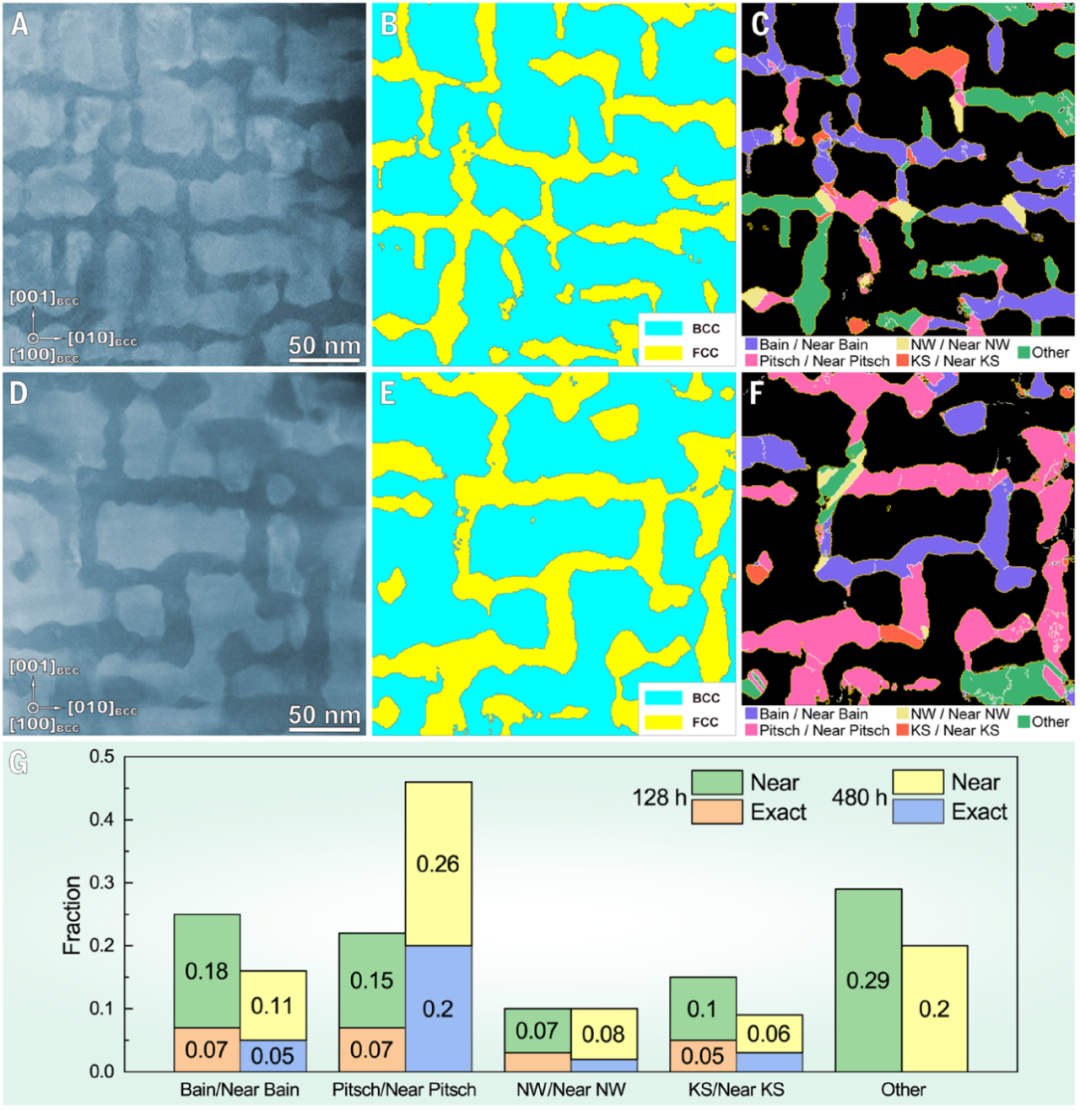

HfNbTaTiZr合金在550°C时效1 h、8 h和32 h分别表现出条带、网络和约13 nm纳米畴；128 h后HCP节点基本消失，FCC/BCC结构出现取向重排。由此可见，峰值时效前后可能存在不同的结构控制机制。

图：相位图与取向关系用于判断时效后期的相变和结构稳定边界。

建议至少设置淬火态、早期时效、峰值时效和过时效状态，便于区分纳米结构形成、强化峰值和后期重排。



2. 需要同时关注相、界面和局部应变

全共格三相纳米结构的优势来自相区分配和界面协调：BCC富Ta、Nb，FCC/HCP富Hf、Zr；界面未见明显失配位错。若后续时效引起相界面失配增加、HCP消失或FCC网络重排，材料的强度和塑性平衡可能发生变化。

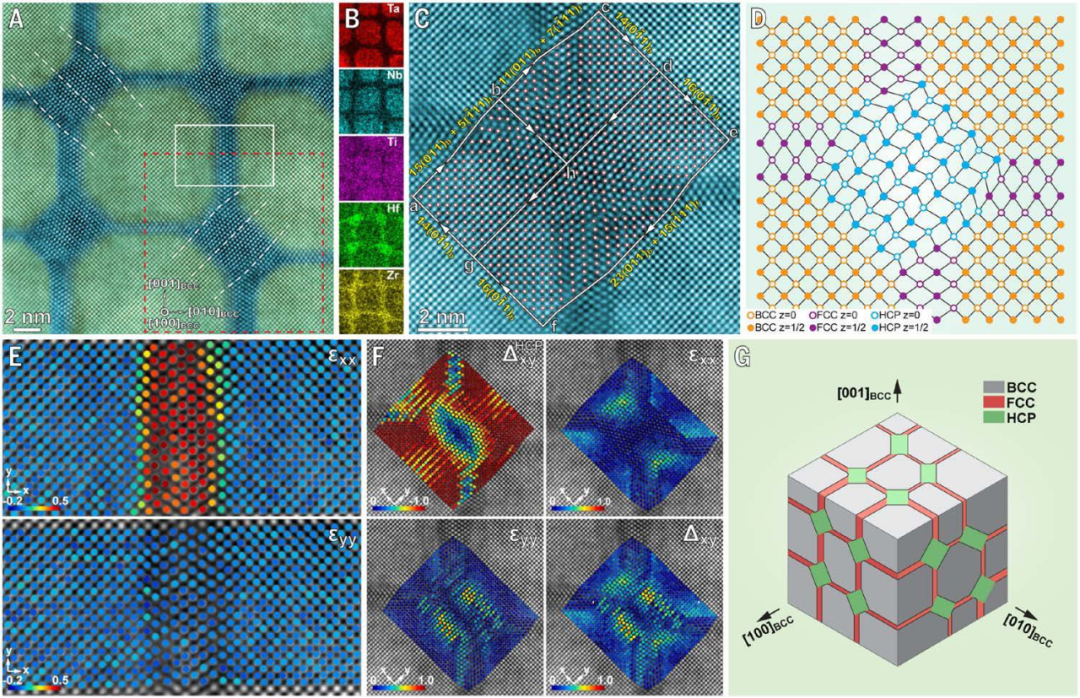

图：元素分区、界面应变和三相模型用于连接组织结构与性能变化。

因此，组织评价应避免只给出相比例，还要记录相的连通方式、界面状态、取向关系和局部应变。



3. 耐磨性能项目如何与时效组织关联？

对于Al0.3TiZrNb等高熵合金涂层，时效可能通过纳米沉淀相钉扎位错、阻碍裂纹扩展，从而改变摩擦系数、磨损深度和磨损率。此类项目可将时效组织、硬度、摩擦系数、磨痕形貌和磨损机制放在同一评价框架下。

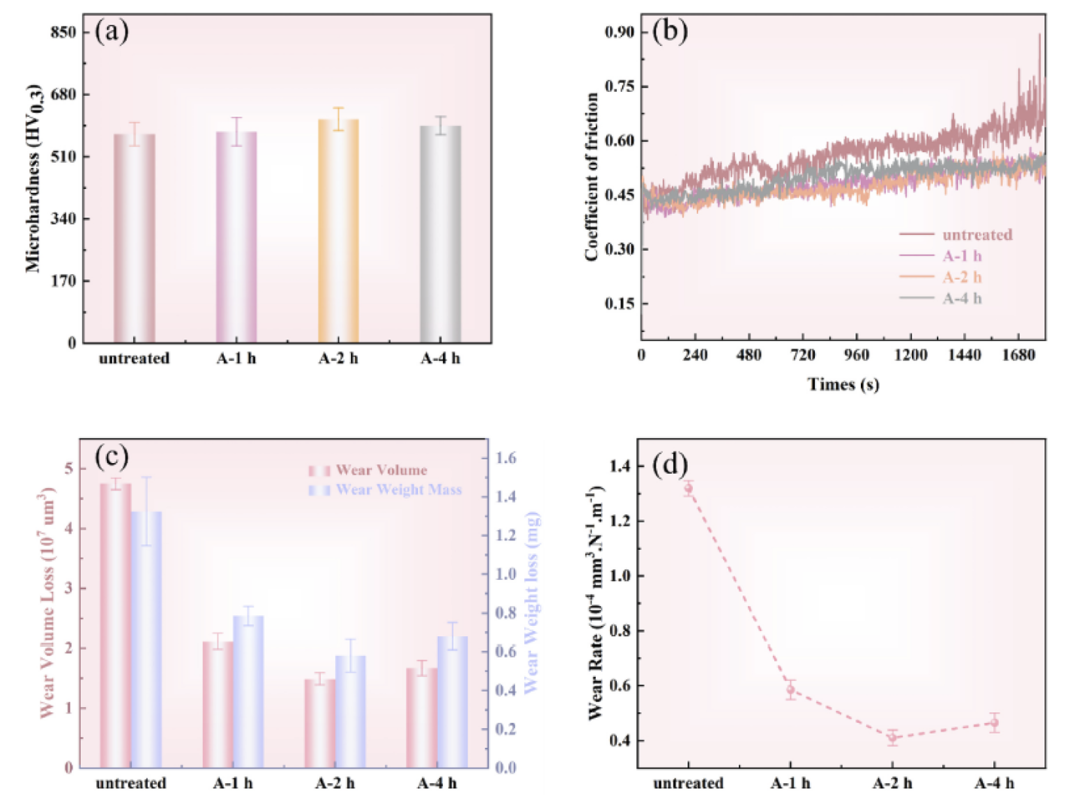

图：硬度、摩擦系数、磨损体积和磨损率可用于建立时效—耐磨性能联系。

需要注意，耐磨数据受载荷、对偶材料、频率、行程、时间、环境和表面粗糙度影响，不能脱离测试条件比较。



4. 什么时候需要纳米压痕或微柱压缩？

如果宏观磨损或压缩性能发生变化，但机制不清楚，可以进一步比较不同相或不同区域的局部力学性能。纳米压痕适合硬度和弹性模量空间分布，微柱压缩适合目标区域的局部屈服和变形模式。

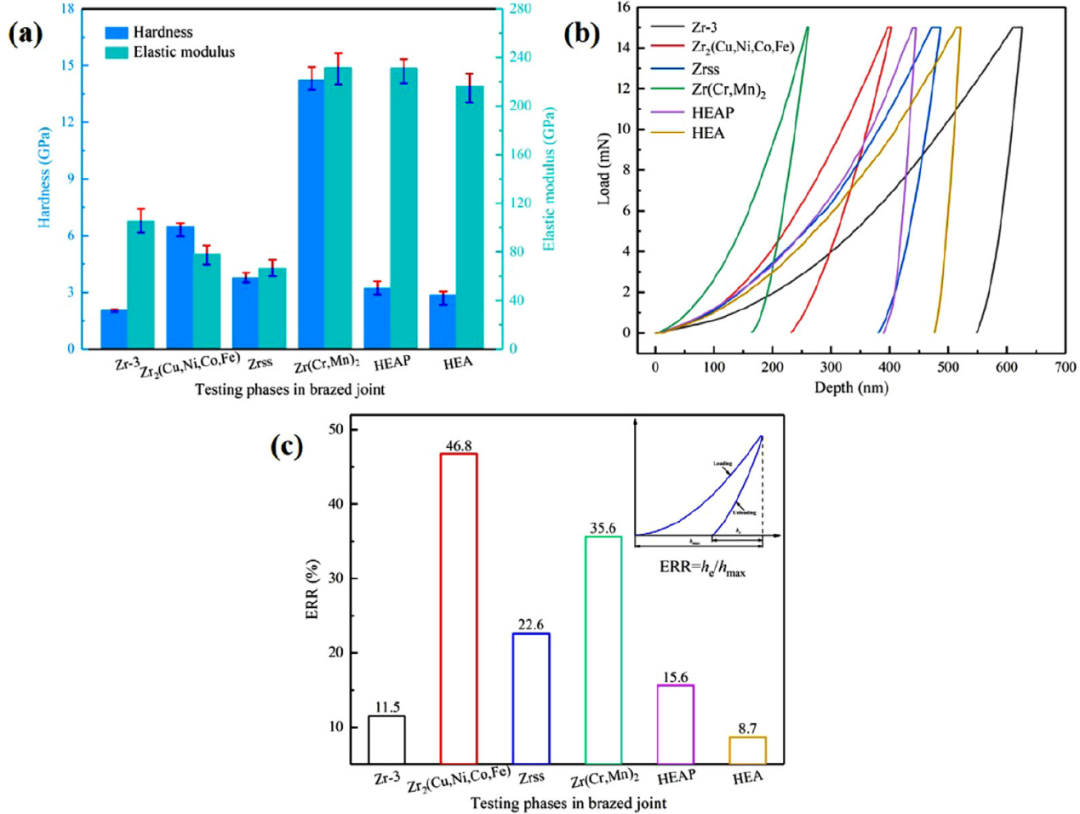

图：多相界面不同相区的纳米力学差异可帮助定位强韧性薄弱区。



5. 一套组织—性能评价方案应交付什么？

建议报告包含：

  • 热处理制度和样品状态；

  • STEM/HAADF-STEM/EDS或EBSD组织结果；

  • 相结构、相尺寸、取向关系和界面状态；

  • 纳米压痕或微柱压缩数据；

  • 摩擦系数、磨损量、磨痕和断裂形貌；

  • 组织变化与性能变化的对应关系；

  • 对峰值时效、过时效和长期服役的边界判断。

科学指南针可围绕高熵合金时效组织、微区力学、摩擦磨损和多尺度结构表征沟通组合方案；具体测试标准、载荷、对偶材料和数据交付边界需结合项目确认。



常见问题

时效后硬度升高就代表服役性能一定更好？

不一定。硬度提高可能伴随塑性下降、界面脆化或磨损机制变化，需要结合断裂、磨损和组织证据判断。

过时效一定意味着组织失效吗？

不一定。过时效可能降低某项强度，但也可能改善塑性或热稳定性，应按实际服役目标评价。

摩擦磨损和相结构分析需要分开做吗？

可以分阶段做，但最好在方案设计阶段关联样品状态和取样位置，避免性能数据与组织数据无法对应。



参考文献

Zhang Y, Li Z, Xie J, et al. Strain-induced fully coherent triphase nanoarchitecture in refractory high-entropy alloys. Science, 2026, 392(6804):1308-1312. DOI: 10.1126/science.aec4995.
