【摘要】 声发射数据分析服务不应只交付几张能量图。本文梳理原始波形、时间同步、频率特征、聚类和结构证据如何组成可复核的AE分析结果。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



如果项目只拿到事件计数、峰值曲线或一张频谱图，通常还不能回答“这个AE信号来自相变、孪晶界运动、位错还是设备噪声”。合格的声发射数据分析服务，应当把原始波形、加载阶段、频率特征、事件分类和结构表征证据组织成一条可复核的分析链。



先确认：你需要的是数据整理，还是机制分析

两者交付深度不同：

  • 数据整理：完成波形清洗、事件统计、能量和频率参数提取。

  • 信号分类：进一步比较不同事件的能量、峰频率、中值频率、持续时间和发生阶段。

  • 机制分析：把AE分类结果与应力—应变、原位显微镜或中子衍射结果对齐，讨论信号可能对应的微观活动。

对于形状记忆合金，后两类工作通常比单纯画图更接近科研问题本身。



声发射数据分析服务的5项核心交付

1. 原始数据和参数表

应明确是否保留原始波形，以及每个事件对应的时间、幅值、能量、持续时间、峰频率和中值频率。没有原始数据或事件级参数，后续分类很难复核。

2. 加载阶段对齐

AE事件需要放回应力—应变曲线和加载路径中，区分加载马氏体区、最大应变点、卸载马氏体区、逆相变平台和应变回复阶段。

3. 频率与能量分布

能量、峰频率和中值频率可以用于发现不同事件群，但它们本身不是机制结论。测试方应说明筛选阈值、滤波处理和异常事件处理方式。

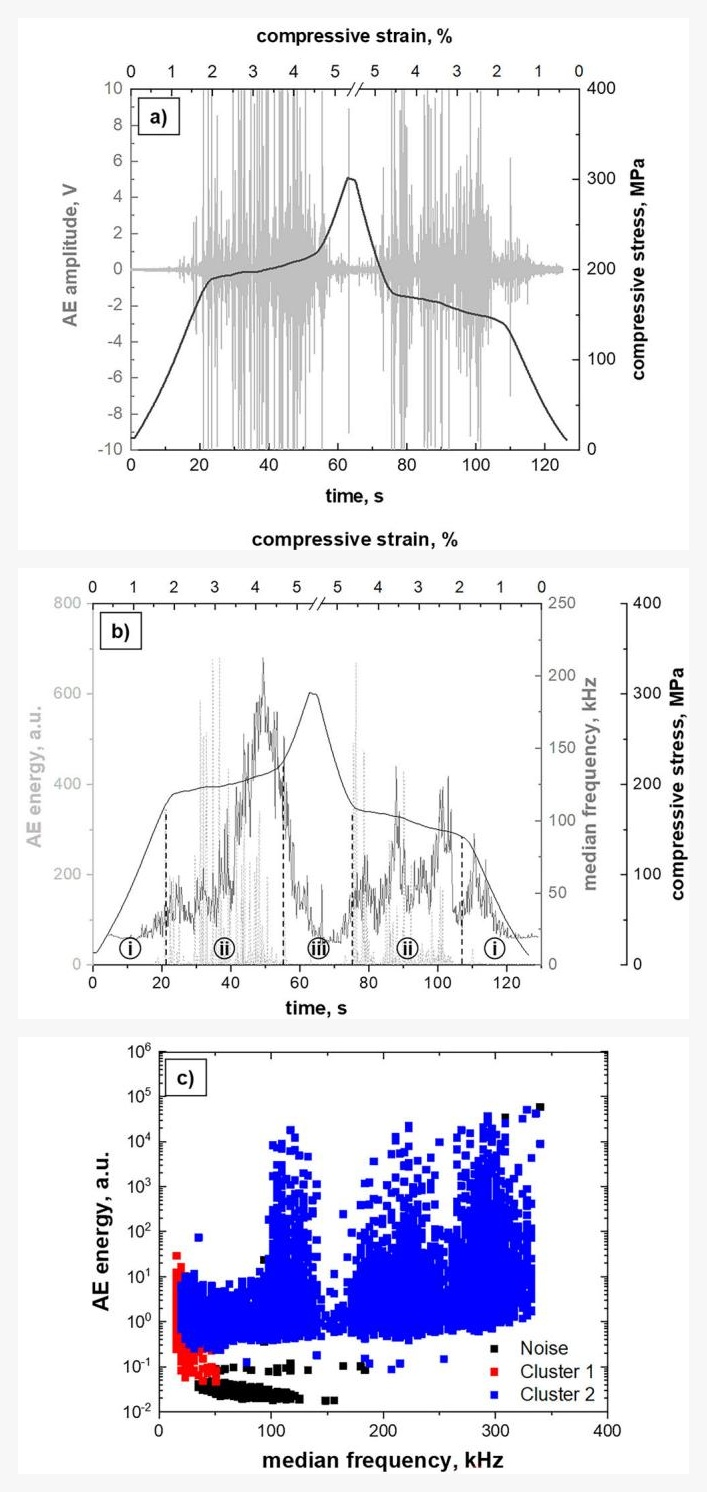

图：AE时间域、频域和聚类结果可用于观察不同加载阶段的事件差异。

4. 事件聚类和对照

聚类结果应说明使用的参数、分组逻辑和每类事件在循环中的分布。空载、弹性区或重复循环对照，有助于识别夹具摩擦、加载系统和环境振动造成的伪信号。

5. 与结构证据的对应关系

声发射具有时间分辨率，但通常不能单独完成结构归因。对于形状记忆合金，原位光学显微镜可以提供马氏体形貌信息，中子衍射可以观察体相变体比例变化。研究中从-5%卸载至-4.5%时，V2/V1强度比由0.68升至0.73，这类结构变化能够帮助解释卸载阶段的AE活动。



选择分析服务时要问的6个问题

1.是否可以提供事件级参数表和原始波形？

2.是否能把AE时间轴与应力—应变或应变节点对齐？

3.是否会说明阈值、滤波、去噪和异常值处理？

4.聚类是按哪些参数完成，是否保留未分类事件？

5.是否能把AE结果与显微或衍射结果联合讨论？

6.最终交付是图表，还是包含分析逻辑、限制条件和可复核数据的报告？



科学指南针AE数据分析咨询适合哪些情况

科学指南针可围绕形状记忆合金、马氏体相变和相变材料的AE数据处理与机制分析进行技术沟通，包括原始数据整理、加载阶段对齐、事件分类以及与光学显微镜、中子衍射结果的对应分析。具体分析范围应根据数据格式、测试参数、样品体系和已有结构证据确认。

如需先比较测试方法，可阅读相变材料多技术测试服务怎么选；如需理解卸载阶段AE机制，可阅读形状记忆合金卸载时为何还有声发射。



FAQ

只有AE波形，能判断信号来自孪晶界运动吗？

通常不能直接判断。AE可以告诉你信号何时发生、能量和频率如何变化，但孪晶界运动需要结合显微形貌、变体比例或其他结构证据。更稳妥的服务方案应先确认是否有同步力学或结构数据。

AE分析报告应该包含哪些内容？

至少应说明数据来源、参数提取方式、时间或应变节点、分类方法、主要图表、异常事件处理和结论边界。如果项目要解释微观机制，还应标注AE结果与显微镜、衍射或力学曲线之间的对应关系。

为什么不能只看中值频率？

不同机制的频率区间可能重叠，传感器响应、耦合状态、滤波设置和设备噪声也会影响频率特征。中值频率适合做分类线索之一，需要与能量、持续时间、发生阶段和结构表征共同判断。



参考文献：On the origin of acoustic emission in the stress-induced martensite regime of shape memory alloys, Nature Communications, DOI: 10.1038/s41467-026-73946-9。
