【摘要】 形状记忆合金中子衍射测试前，需要明确样品取向、加载路径、关键应变节点和目标衍射信息。本文整理项目沟通和送样准备清单。

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。



形状记忆合金做中子衍射测试，关键不是简单“把样品送过去”，而是提前把样品信息、晶体取向、加载装置、应变节点和目标衍射峰说明白。只有测试目标明确，后续数据才更容易回答相分数、变体比例、晶格应变或相变路径等问题。



先明确：你到底想从中子衍射中得到什么

常见目标包括：

  • 判断马氏体变体比例是否变化；

  • 跟踪加载或卸载过程中的相变路径；

  • 比较不同应变节点的衍射峰强度；

  • 观察体相结构变化，而不仅是表面形貌；

  • 将衍射结果与AE或原位显微观察进行对应。

研究中从-5%卸载至-4.5%时，V2/V1强度比由0.68升至0.73，说明关键卸载区间的体相变体变化可以成为解释AE信号的重要证据。

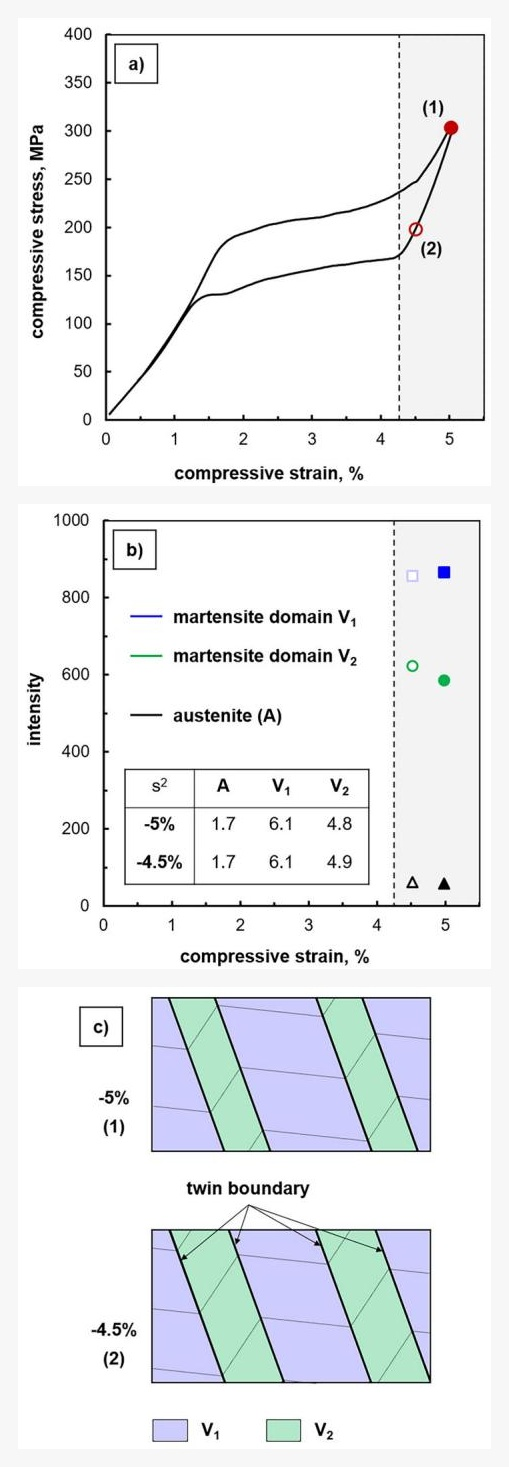

图：不同应变节点的衍射强度变化可用于分析马氏体变体重排。



中子衍射项目沟通需要准备的8类信息

1. 材料与热处理信息

说明合金体系、成分范围、加工状态、热处理历史和是否经过预循环。对于形状记忆合金，初始组织和历史路径会影响后续相变与变体状态。

2. 样品尺寸与形状

提前提供长度、截面、体积、夹持区域和可用测试空间信息。是否能安装加载装置、是否需要原位测试，都应在技术确认阶段讨论。

3. 晶体取向

如果样品为单晶或具有明确取向，应提供取向信息。研究中的对象为<001>取向Co-Ni-Ga单晶，取向信息直接关系到变体与衍射峰的解释。

4. 加载和卸载路径

不要只写“做拉伸”或“做压缩”，应说明最大应变、加载速率、卸载节点、循环次数以及是否需要在马氏体区停留或逐点采集。

5. 目标数据类型

需要提前区分目标是峰强比例、变体体积分数、晶格应变、相分数还是相变路径。不同目标会影响峰位、采集节点和分析方式。

6. AE或显微联用需求

如果要解释声发射来源，应明确AE传感器、应力—应变曲线、原位光学图像和中子衍射节点如何对应。中子衍射提供体相证据，但不能替代所有表面或时间分辨信息。

7. 关键应变节点

应把最关心的阶段列出来，例如最大加载点、卸载马氏体区、逆相变平台和应变回复阶段。关键节点越清楚，项目方案越容易收敛。

8. 预期输出形式

提前确认需要原始衍射数据、峰拟合结果、强度比例、变体分析、图表还是综合报告，避免测试完成后才发现输出口径不一致。



科学指南针中子衍射测试咨询可以先沟通什么

科学指南针可围绕形状记忆合金、马氏体相变和变体重取向相关的中子衍射测试进行项目沟通，协助梳理样品信息、加载路径、关键应变节点以及是否需要与AE和原位光学显微镜联用。具体可行性、样品要求和测试条件，应以正式技术确认结果为准。

如果还没有确定整套技术路线，可阅读形状记忆合金原位多技术测试服务怎么定制；如果关注证据机制，可阅读形状记忆合金卸载时为何还有声发射。



FAQ

中子衍射能直接看到孪晶界吗？

中子衍射通常提供体相结构、变体比例或晶格应变等信息，不等同于直接成像孪晶界。要观察形貌和表面板条，仍需结合原位光学显微镜或其他显微方法。

送样前最容易遗漏什么？

常见遗漏包括晶体取向、热处理历史、最大应变、关键卸载节点和目标输出类型。若这些信息缺失，测试方可能无法判断应跟踪哪些峰、在哪些节点采集以及如何解释结果。

中子衍射一定要和AE联用吗？

不一定。如果目标只是分析体相变体比例，中子衍射可以独立承担主要任务；如果目标是解释瞬时声学活动的来源，AE提供时间信息，显微镜提供形貌信息，三者联用通常更有助于完成机制判断。



参考文献：On the origin of acoustic emission in the stress-induced martensite regime of shape memory alloys, Nature Communications, DOI: 10.1038/s41467-026-73946-9。
