【摘要】 讲解 EBSD 各类图谱的功能、排版规范与论文写作应用方法，结合镁合金案例分享晶体学数据的分析思路。



EBSD 测试产出的 IPF 图、极图、KAM 图、晶界图、孪晶分布图等图谱与数据，是金属材料类学术论文、毕业论文、项目报告中展示微观组织、论证变形机制的核心素材。很多论文作者在拿到 EBSD 原始数据后，不清楚图谱如何规范排版、解读，也不知道如何将晶体学分析结果和论文论点结合，本文结合 AZ31 镁合金研究案例，讲解 EBSD 数据在科研写作中的应用方法。



EBSD 图谱在论文中分别能说明什么？

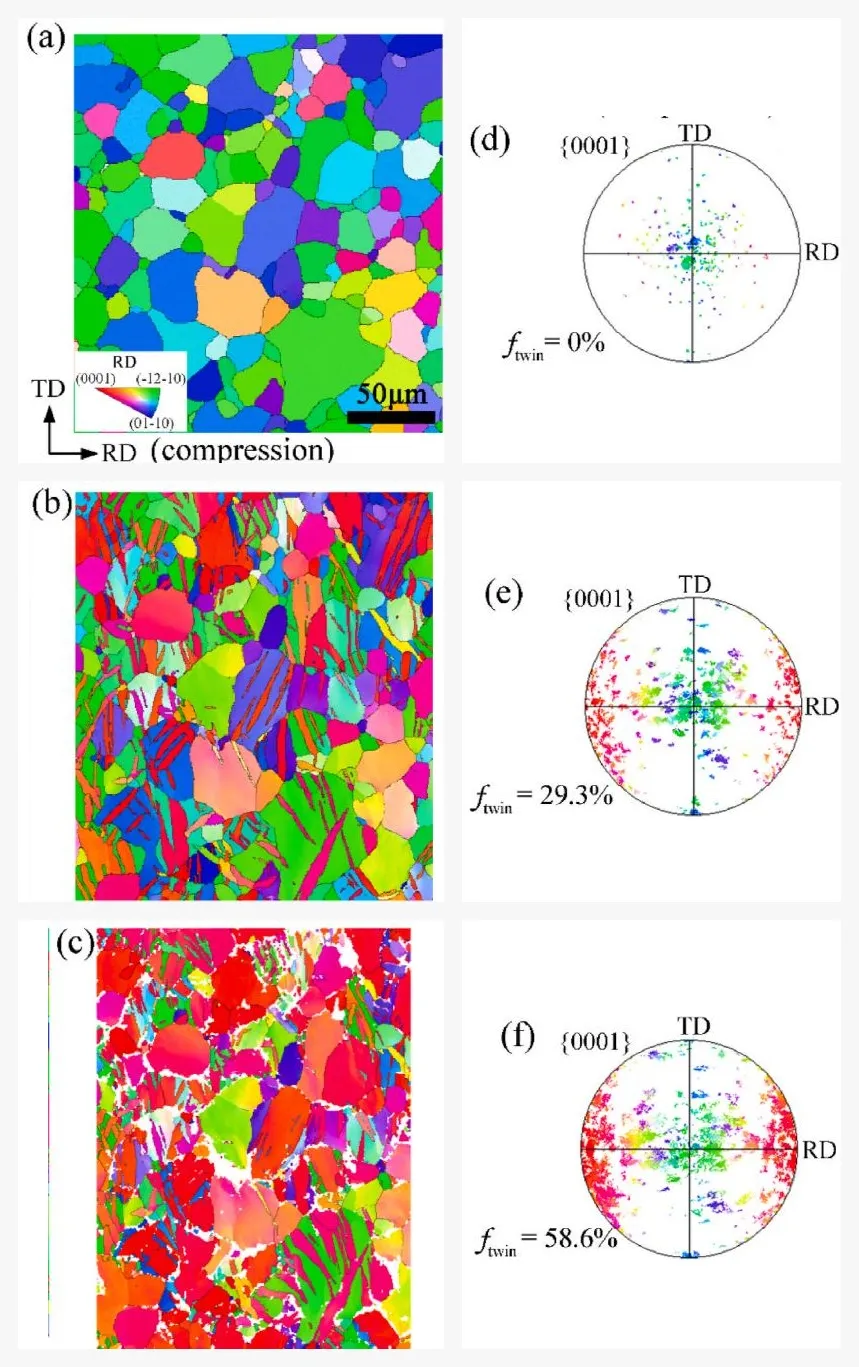

EBSD IPF 取向图和 {0001} 极图用于论文展示晶粒取向织构和孪晶演化

图：EBSD 取向图与 {0001} 极图可用于论文中展示晶粒取向、织构演化和孪晶扩展，是金属材料变形机制分析中的重要图谱。

首先理清基础问题：EBSD 各类图谱分别对应论文中的哪些分析内容？IPF 取向图主要展示晶粒取向分布与演变规律，可用于描述材料初始织构、变形过程中晶粒取向偏转；极图与反极图是定量分析基面织构强度、织构类型的核心图谱，适合用于织构演化相关论述；KAM 图用于分析塑性变形累积、晶格局部错配，搭配 HR-DIC 数据可佐证局部应变特征；晶界图与孪晶分布图，则用于分析晶界结构、{10-12} 拉伸孪晶的面积分数、孪晶变体分布以及滑移 - 孪晶交互作用。



IPF 图、极图、KAM 图、晶界图怎么写进论文？

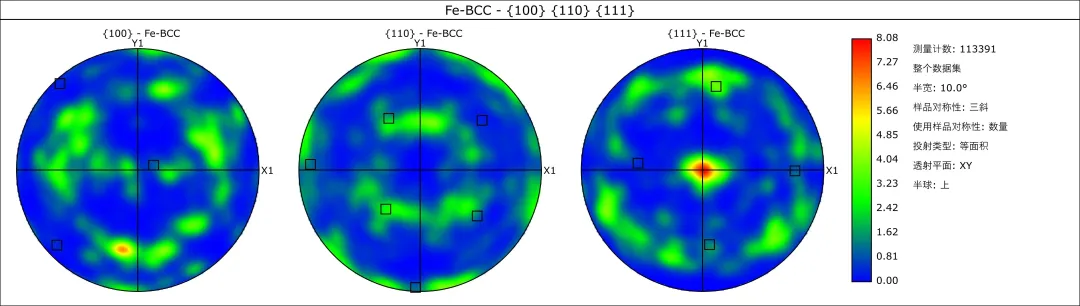

硅钢 EBSD 极图和反极图案例，用于分析材料织构和择优取向

图：硅钢 EBSD 极图/反极图案例。极图和反极图可用于判断材料是否存在织构及其择优取向类型。

EBSD 数据与图谱适用于所有涉及金属材料晶粒取向、织构、孪晶行为、塑性变形、晶界作用、局部应变机制的期刊论文、学位论文、科研项目报告。以基面织构 AZ31 镁合金压缩变形研究为例，全套 EBSD 图谱可以完整串联 “初始组织 — 变形过程 — 孪晶演化 — 应变分布” 整条研究逻辑。

在排版使用时，所有图谱需保证画面清晰、参数完整，IPF 图、晶界图等需要标注比例尺、观测区域；极图、KAM 图要保留原始标尺与色标，保证数据可溯源。可按照实验分组、变形条件对图谱有序排版，对比不同状态下的微观组织差异。针对 AZ31 镁合金，可将不同压缩阶段的孪晶面积分数（29.3% 至 58.6%）、KAM 分布、织构变化做成系列组图，直观展示演化规律。图谱格式可按科研论文和项目报告的常见使用习惯进行整理，具体投稿格式仍需结合目标期刊要求调整。



EBSD 数据如何支撑孪晶和变形机制分析？

图谱展示只是基础，论文写作的核心是结合 EBSD 数据展开机制分析，不能单纯罗列图片。写作时需要解读图谱背后的微观行为：从 IPF 图分析晶粒取向变化，结合极图说明基面织构的演变趋势；通过孪晶分布图统计孪晶占比，分析 {10-12} 拉伸孪晶对变形的贡献；借助 KAM 图与晶界图，结合 m′值、晶界兼容性，解释局部应变分布不均的原因，同时区分孪晶区与滑移区的变形差异，建立 “微观组织 — 宏观变形性能” 的逻辑关联。



使用 EBSD 数据做论文分析要注意哪些表述边界？

在论文撰写过程中，有多项细节需要留意，规避表述偏差。第一，严格区分 KAM 与真实局部应变，在行文表述中严谨界定二者概念，避免学术表述偏差；第二，引用孪晶面积分数、晶粒尺寸（20 μm）等量化数据时，保证数值准确无误；第三，分析孪晶变体、滑移 - 孪晶交互等内容时，依托 EBSD 晶体学分析结果展开论述，保证机制分析有据可依。



有 EBSD 数据解读需求时为什么可以考虑科学指南针？

选择 EBSD 相关服务平台时，除了数据采集与图谱输出，也可以关注平台的数据解读辅助能力。科学指南针拥有大量金属材料 EBSD 项目经验，可根据科研论文和项目报告的常见使用习惯，整理 IPF 图、极图、KAM 图、晶界图等结果图谱，可按科研常用形式整理。同时平台可针对孪晶识别、织构分析、应变相关数据提供解读参考，助力用户梳理写作思路，完成论文内容撰写。



FAQ

1.论文中使用 EBSD 图谱需要注意哪些标注要求？

答：图谱需标注比例尺、测试参数、色标等信息，保证数据可溯源，排版按照实验变量有序分组。

2.极图和 IPF 图在论文分析中分别起什么作用？

答：IPF 图展示晶粒取向分布，极图用于定量分析材料织构类型与强度。

3.EBSD 统计的孪晶面积分数数据如何融入论文？

答：可对比不同变形阶段的孪晶占比变化，结合微观形貌分析孪晶在塑性变形中的作用。



核心结论

1.IPF 图、极图、KAM 图、晶界图等 EBSD 图谱各司其职，规范排版与标注是论文使用的基础要求。

2.将 EBSD 晶体学数据与变形机制、应变特征相结合进行论述，能够有效提升金属材料论文的科学性与逻辑性。



原文题目：Study on the compressive deformation behavior of a basal textured AZ31 magnesium alloy from the perspective of local strain

从局部应变视角研究基面织构 AZ31 镁合金的压缩变形行为

期刊名称：Materials Science and Engineering: A

DOI号：10.1016/j.msea.2022.143080
