【摘要】 本文梳理锂电导电炭黑、碳纳米管CNT、石墨烯的性能差异、适配场景、参考复配比例与分散工艺，为锂电导电剂选型、分散工艺优化提供专业参考。



一、行业背景与选型痛点

导电剂是锂电电极、导电浆料、燃料电池电极的核心辅料，对电池内阻大小、倍率性能、循环寿命及量产良率存在重要影响。在实际科研与生产中，电极出现内阻异常、极片掉粉开裂、循环衰减过快等问题，通常与导电剂选型、分散状态、材料品质以及配方工艺等因素有关。

不同批次的炭黑、CNT、石墨烯，即便型号一致，受纯度、微观结构、分散均匀度影响，性能表现也可能存在偏差。结合材料测试与研发应用需求，科学指南针系统对比三类主流导电剂的参数差异、工艺适配性与场景适配方案，为行业研发提供合规、实用的技术选型参考。



二、炭黑、CNT、石墨烯核心参数全面对比

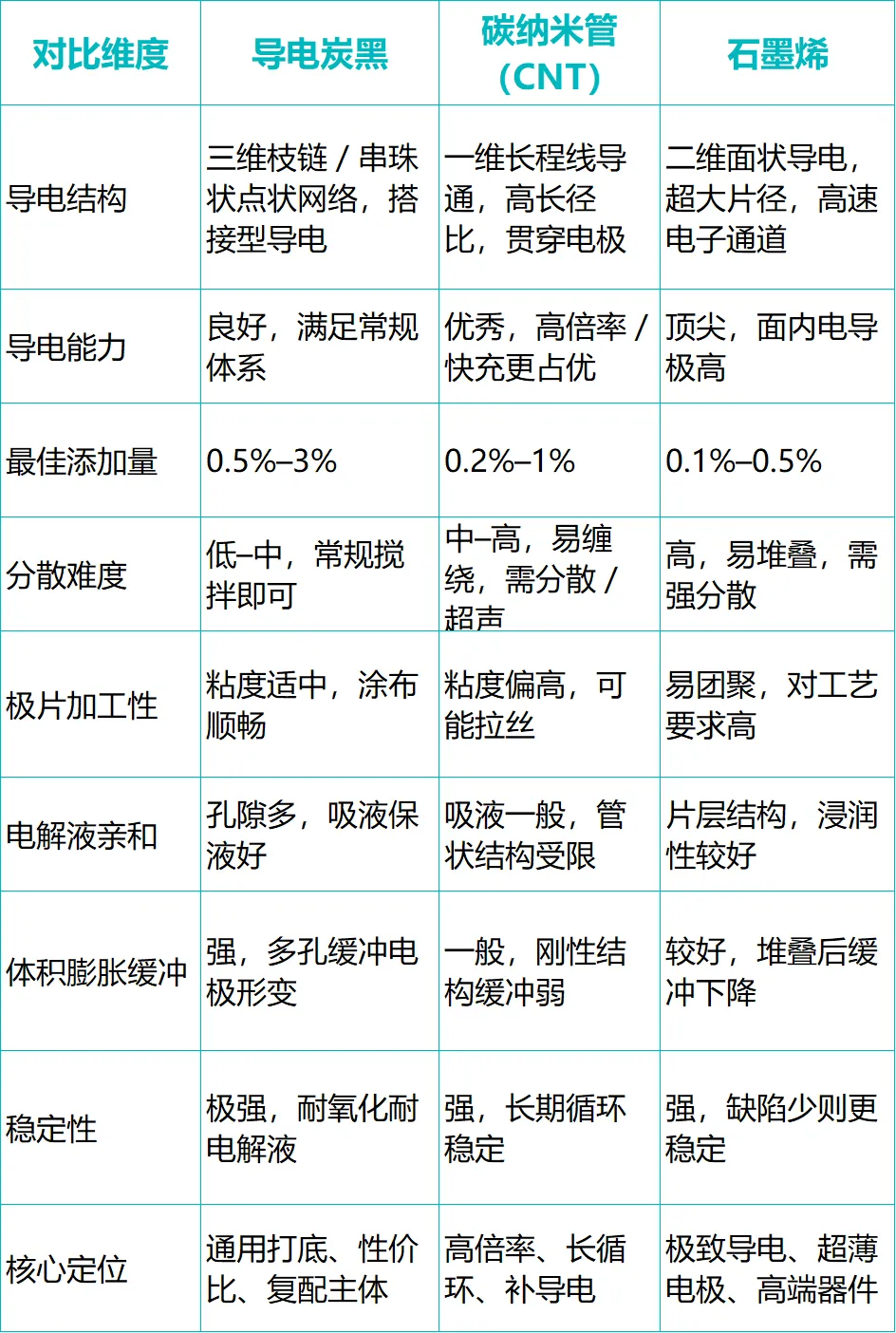

为清晰区分三类导电剂的适配差异，从导电结构、导电能力、添加量、工艺性能等多维度做标准化对比，方便研发人员快速选型参考：



三、多场景导电剂选型参考

结合各类材料的结构特性与工艺特点，可根据不同研发、量产场景匹配对应的适配方案参考：

1. 常规量产锂电、基础导电浆料、催化载体场景：优先选用导电炭黑，工艺适配性广、无需设备改造，成本可控，可满足基础导电与长期稳定使用需求；

2. 动力电池、储能电池、快充体系：采用炭黑+CNT复配模式，依托CNT长程导电优势，弥补炭黑点接触导电的局限性，有助于优化电极倍率性能与循环寿命；

3. 高能量密度电池、超薄电极、柔性电子器件：采用三元复配方案，结合三类材料优势，实现稳定、高效的导电效果，适配高端器件研发需求；

4. 燃料电池、功能性导电涂层：可根据涂层厚度、导电精度要求，灵活选用单一导电剂或复配体系，平衡性能与工艺成本。



四、推荐配料与复配参考方案

以下为原文推荐配比方案，可作为实验室研发与工业化量产的参考依据：

1. 常规体系配比：活性物质:导电炭黑:粘结剂 = 94–96 : 2–3 : 2–3

2. 高倍率体系配比：导电炭黑1%–2% + CNT 0.3%–0.8%

3. 高端高性能体系配比：导电炭黑1% + CNT 0.3% + 石墨烯0.2%–0.5%



五、导电剂分散流程与实操注意事项

分散工艺不规范是引发CNT团聚、石墨烯堆叠、极片性能波动的重要人为因素，统一标准化操作流程可有效降低相关实验风险：

标准加料分散步骤

1. 提前溶解粘结剂，搅拌形成均匀胶液，为后续分散提供稳定基底；

2. 投入导电炭黑，充分搅拌完成预分散，搭建基础导电网络；

3. 少量多次加入CNT、石墨烯材料，通过高速搅拌或超声工艺完成精细分散，减少团聚堆叠风险；

4. 最后添加活性物质，搅拌至浆料均匀无颗粒状态。

关键预处理与养护要点

1. 导电炭黑使用前需80–100℃真空烘干2–4小时，降低水分对浆料起泡、极片针孔缺陷的影响；

2. 纳米类导电材料禁止一次性投料，分步添加有助于降低团聚风险；

3. 高结构炭黑优先采用超声预处理+搅拌的组合工艺，有助于提升分散均匀度；

4. 严控搅拌时长，防止机械剪切破坏导电剂原始结构；

5. 涂布前静置浆料消泡，保障极片表面平整、厚度均匀；

6. 所有导电材料密封防潮储存，降低吸湿对分散性能与导电效果的影响。



六、科学指南针导电材料采购与检测支持

材料本身的纯度、结构、分散性，是影响实验重复性与量产稳定性的重要前提。科学指南针自营试剂现货供应多种锂电常用导电材料，涵盖各类导电炭黑、单壁/多壁碳纳米管、石墨烯及衍生功能化材料。平台相关在售产品可查询SEM、TEM、XRD等原始检测数据，帮助研发人员直观了解材料微观结构与品质状态，降低材料不透明带来的实验失误，适配各类科研实验与工业量产场景。



七、总结

三类主流导电剂各有适配场景，无绝对优劣之分。量产稳定、低成本场景适配导电炭黑；高倍率、长循环电池可采用炭黑与CNT复配；高端超薄电极、柔性器件可选用三元复配方案。在选型基础上，规范分散工艺、严控材料品质，是保障电极导电性能、提升实验与研发稳定性的重要关键。
