【摘要】 针对钠金属电池安全与循环寿命痛点，科学指南针提供理论计算支持，助力研发三聚氰胺氰尿酸盐基 HOF 阻燃隔膜，实现高安全、长循环性能突破。



一、传统隔膜为何难以适配高安全钠金属电池？

在储能与动力电池快速迭代的当下，钠金属电池凭借资源丰富、成本可控等优势成为重点发展方向，但产业化进程始终受安全隐患与循环寿命不足制约。核心症结集中在隔膜材料：常规聚烯烃（PP/PE）隔膜热稳定性差，120℃左右便出现明显收缩，不具备阻燃能力；同时缺乏离子选择性，无法抑制钠枝晶无序生长，导致固态电解质界面（SEI）反复破损重构，极易引发电池内短路与热失控。

想要真正推动钠金属电池规模化应用，必须开发集高热稳定性、本征阻燃、离子精准传输、界面稳定调控于一体的新型隔膜方案。



二、科学指南针支撑 HOF 阻燃隔膜研发与性能实现

针对行业痛点，研究团队采用三聚氰胺氰尿酸盐基 HOF 自支撑隔膜，通过溶液自组装 + 热辊压工艺制备，厚度精准控制为 30μm，兼顾机械强度与柔性适配性。

在材料设计与机理验证阶段，科学指南针提供全套理论计算支持，包括 DFT 结合能计算、分子动力学模拟、径向分布函数（RDF）分析、Na⁺迁移能垒计算、有限元模拟等，为隔膜结构优化与性能预测提供可靠依据。

该 HOF 隔膜依托骨架中丰富的N–H、C=O 极性位点，可高效吸附 PF₆⁻并抑制阴离子迁移，将 Na⁺迁移数提升至 0.91，远高于传统 PP 隔膜的 0.77。结合 30–80nm 多孔结构与 10° 电解液接触角，在 60℃环境下实现 1.57 mS/cm 的高离子电导率，大幅提升钠离子传输效率。



三、阻燃与界面稳定设计，突破电池性能瓶颈

在安全性能上，该 HOF 隔膜热分解起始温度达 380℃，180℃条件下无尺寸收缩，高温分解时释放 NH₃、CO₂等不燃气体，并形成致密碳氮保护层，从根源降低热失控风险。

在界面调控上，隔膜可诱导生成 **NaF 占比 86.4%** 的稳定 SEI 层，其杨氏模量约 11 GPa，有效抑制钠枝晶穿透，保障电极界面长期稳定。



四、性能验证与商业化应用价值

经系统测试，搭载该隔膜的 Na||Na 对称电池在 2 mA/cm² 条件下稳定循环超 2000 小时；Na||Na₃V₂(PO₄)₃全电池在 5C 倍率下循环 5000 次，容量保持率仍达 99%；软包 Na|| 普鲁士蓝电池也展现出优异的实用化循环稳定性。

依托科学指南针的研发验证支撑，这款 HOF 阻燃隔膜可全面解决钠金属电池安全、循环、倍率三大核心痛点，适用于大规模储能电站、动力钠离子电池等场景，为新能源电池产业提供成熟可行的材料解决方案。

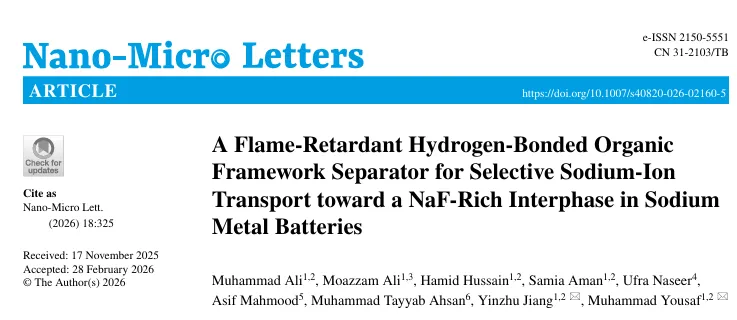

论文链接：https://doi.org/10.1007/s40820-026-02160-5
