【摘要】 该研究开展 3C‑SiC SEM 原位纳米切削测试，揭示延性加工、比切削能及高压相变机理，科学指南针提供同等标准超硬材料加工检测服务。



该研究采用扫描电子显微镜（SEM）原位技术，系统研究 3C‑SiC 纳米切削行为，明确延性加工临界条件与微观机理，为超硬陶瓷高质量加工提供依据。正如该研究所展示的 SEM 原位测试价值，依托科学指南针专业平台，企业与科研人员也可获得同等高标准的材料检测服务。



一、材料应用与技术瓶颈

3C‑SiC 是面向极端环境的核心结构与功能材料，在半导体、激光、航天、核工业领域应用潜力巨大。但高硬脆特性导致纳米加工难以稳定实现脆韧转变，变形机制缺乏原位证据。



二、SEM 原位测试与表征方法

研究建立完整原位研究方法：

  • SEM 原位切削：真空环境下动态观测纳米切削过程。

  • 切削力测量：图像处理法计算刀具挠度，实现高精度原位力检测。

  • 联合表征：EBSD、TEM、AFM 完成结构、形貌、能量参数全面分析。

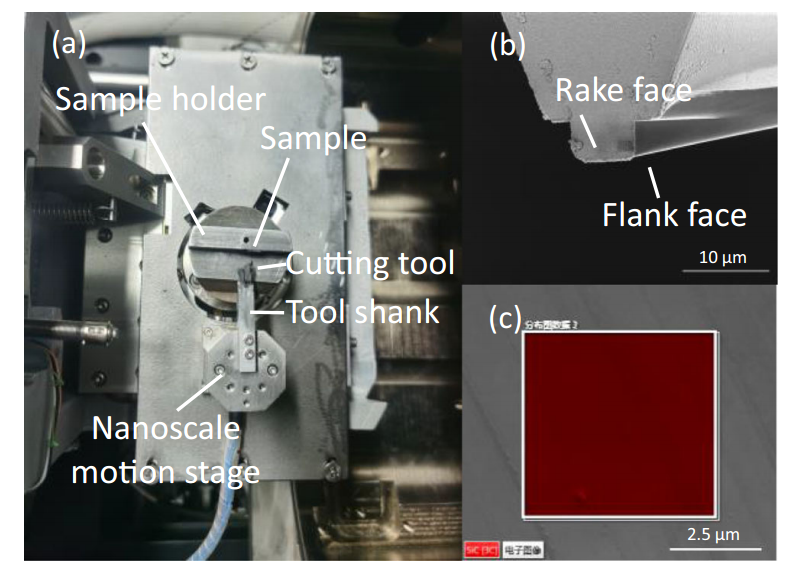

图 1 实验装置。(a) SEM 中集成的纳米切削台。(b) 金刚石切削刀具的形貌。(c) 3C-SiC 样品的 EBSD 图案[1]



三、核心研究结果

1.切削力测量创新：SEM 成像与图像处理结合，实现＜1 mN高精度原位力测量。

2.比切削能规律：塑性去除约92 GPa，随切深减小呈非线性上升，尺寸效应主导。

3.延性去除临界：切削深度21 nm可获得光滑表面，延性模式占优。

4.机理结论：高压相变（HPPT）为延性加工主要机制，无明显位错活动。



四、行业应用与技术价值

该研究支撑SiC 晶圆加工、光学镜面制造、极端工况零部件的工艺开发。科学指南针提供从原位测试到微观表征的一体化解决方案。



五、总结

SEM 原位纳米切削可有效揭示 3C‑SiC 纳米去除机制；小切削深度下高压相变驱动延性加工，比切削能受尺寸效应调控。该方法为硬脆材料精密加工提供可靠实验支撑。



常见问题（FAQ）

1.3C‑SiC 延性加工的临界切削深度是多少？

本实验条件下，临界切削深度为21 nm，可实现无裂纹光滑表面加工。

2.为什么 TEM 中没有观测到位错？

本实验参数下，3C‑SiC 以高压相变（HPPT）为主要变形机制，而非位错滑移主导塑性变形。

3.延性加工对 3C‑SiC 器件有什么意义？

可获得低粗糙度、无缺陷表面，提升半导体、光学器件的性能与可靠性。



参考文献：[1]Tian D, Xu Z, Liu L, et al. In situ investigation of nanometric cutting of 3C-SiC using scanning electron microscope[J]. The International Journal of Advanced Manufacturing Technology, 2021, 115(7): 2299-2312.



免责声明：部分文章整合自网络，因内容庞杂无法联系到全部作者，如有侵权，请联系删除，我们会在第一时间予以答复，万分感谢。
