科学指南针解读：高直链硬粒小麦淀粉在低GI面食开发中的应用潜力

在低GI主食、功能性淀粉和健康食品原料持续受到关注的背景下，硬粒小麦淀粉因其独特的加工性能与消化特征，正在成为食品科研与产业开发中的重点对象。依托科学指南针平台对相关文献的梳理可以发现，不同直链淀粉水平的硬粒小麦淀粉，在晶体结构、热特性、高温糊化行为以及体外消化性方面存在系统性差异，这些差异直接关系到其在面食、挤压食品、喷射蒸煮和罐藏加工中的应用潜力。

该研究围绕“高直链硬粒小麦淀粉是否具备更好的慢消化潜力”这一核心问题展开，选取6种直链淀粉含量不同的硬粒小麦淀粉，以及1种商业普通小麦淀粉作为对照，系统分析了其结构—功能—消化性之间的关联，为低GI面制品原料筛选和定制化淀粉开发提供了可靠依据。

为什么硬粒小麦淀粉值得关注？​

淀粉不仅决定谷物原料的加工表现，也直接影响终端食品的消化速度和营养响应。尤其是在面条、意大利面、挤压熟化制品等高温加工体系中，淀粉的直链/支链组成、颗粒结构以及糊化和回生特性，会共同决定产品质构、稳定性和升糖反应。

与普通小麦相比，硬粒小麦常用于高品质面制品开发。如果其淀粉组分中具有更高比例的直链淀粉，同时在高温下表现出更强的抗糊化和抗酶解能力，那么就有可能成为开发低GI、慢消化主食的重要基础原料。对于食品研发单位、功能食品企业以及从事谷物组分研究的科研团队而言，这类研究的实际价值非常明确。

研究对象与检测项目有哪些？​

该研究以6种分离得到的硬粒小麦淀粉样品为主体，其表观直链淀粉含量覆盖36.6%至65.7%，并以1种商业普通小麦淀粉作为参照。依据直链淀粉水平，样品被划分为正常组、中等组和高直链组。

为全面揭示不同样品的结构与功能差异，研究设置了较为完整的检测项目，主要包括常规理化指标测定、颗粒形貌观察、粒径分布分析、晶体结构分析、淀粉链长分布表征、热特性测试、高温糊化行为分析以及体外消化实验。这些项目共同构建起从分子结构到加工性能，再到营养消化特征的研究路径。

从基础组成来看，分离得到的硬粒小麦淀粉样品纯度较高，淀粉含量约为94.6%至95.4%，蛋白和灰分等非淀粉成分含量较低，为后续结构与功能分析提供了可靠样本基础。

不同直链淀粉水平的硬粒小麦淀粉，结构上有何变化？​

在颗粒形貌方面，分离得到的硬粒小麦淀粉呈现典型双峰颗粒分布，即包含大颗粒A型淀粉与小颗粒B型淀粉。扫描电镜结果显示，样品中可见不规则或变形的大颗粒，也可见椭圆形小颗粒，部分样品还出现拉长或融合颗粒。相比之下，商业普通小麦淀粉因高温干燥导致颗粒团聚，形态上表现出更明显的聚集特征。

Fig.1：商业普通小麦淀粉（NWS）和分离的硬质小麦淀粉（DWS1-6）在扫描电镜下的形态。三角形标记不规则和变形的A型颗粒；箭头标记椭圆形的B型颗粒；十字标记拉长或融合的淀粉颗粒。

粒径分布分析进一步表明，实验室分离的硬粒小麦淀粉均具有双峰分布特征，而商业普通小麦淀粉则更接近单峰分布。随着直链淀粉含量升高，平均粒径整体呈增加趋势。其中，普通直链组样品平均粒径最小，而中高直链组样品平均粒径提升至19.5—20.6 μm，这与颗粒形貌观察结果相一致。

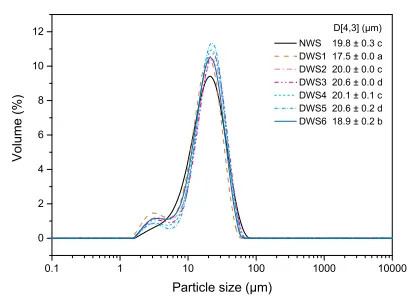

Fig.2：商业普通小麦淀粉（NWS）和分离的硬质小麦淀粉（DWS1-6）的粒径分布。

在晶体结构方面，研究揭示出一个非常关键的规律：硬粒小麦淀粉的晶型会随着直链淀粉含量增加而发生连续转变，即由A型逐步过渡到C型，最终表现为B型结构。这说明直链淀粉含量及其相关链结构变化，不仅影响淀粉的化学组成，也会重塑其内部结晶组织。

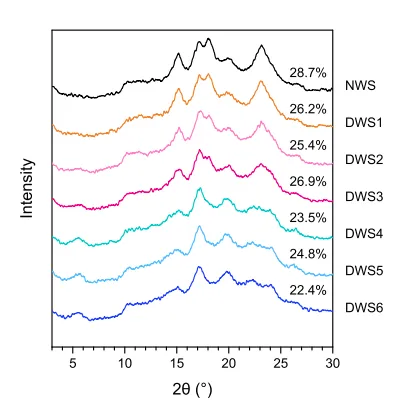

Fig.3：商业普通小麦淀粉（NWS）和分离的硬质小麦淀粉（DWS1-6）的广角X射线衍射图谱。

链长分布与分子结构如何影响淀粉性质？​

通过高效体积排阻色谱分析可见，不同样品的直链淀粉含量和支链淀粉分支链长分布存在显著差异。随着样品由正常组向高直链组过渡，直链淀粉比例上升，同时支链淀粉中的长分支链比例也同步增加，而中短链比例下降。

Fig.4：脱支后的商业普通小麦淀粉（NWS）和分离的硬质小麦淀粉（DWS1-6）的归一化高效体积排阻色谱图。

研究同时指出，碘比色法在测定直链淀粉时容易受到支链淀粉长支链的干扰，因此可能高估直链淀粉含量，且这种偏差在高直链样品中更加明显。相较之下，HPSEC能够更准确地反映直链淀粉水平及相关分子结构特征。由此可见，在功能淀粉筛选、原料分级和机理研究中，精细结构分析对于理解淀粉性能变化具有重要意义。科学指南针在相关成分分析、结构表征与测试方案设计方面，可为科研和产业客户提供更系统的技术支持。

高温糊化特性为什么是这项研究的关键？​

该研究的一个重要发现，是常规95°C条件并不足以全面揭示高直链硬粒小麦淀粉的真实功能特征。差示扫描量热分析表明，随着直链淀粉含量上升，淀粉糊化峰值温度和终止温度均明显提高，说明其内部形成了更稳定、更耐热的结晶结构。同时，在4°C储存7天后的二次扫描中，高直链样品表现出更高的回生熔融温度和焓值，表明其回生能力也更强。

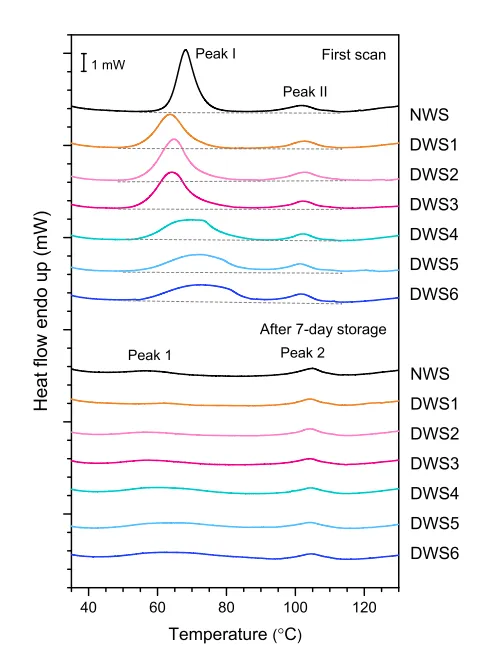

Fig.5：商业普通小麦淀粉（NWS）和分离的硬质小麦淀粉（DWS1-6）的差示扫描量热热分析图：第一次扫描（淀粉糊化）和第二次扫描（4°C储存7天后回生淀粉的熔融）。第一次扫描的热分析图显示了基线。

进一步的高温糊化实验将加热温度扩展到95°C、120°C和140°C。结果显示，正常直链组样品在95°C就能形成较高峰值黏度，但温度继续升高后黏度反而下降；中等直链组在120°C下表现出较高最终黏度；而高直链组在95°C下几乎不产生明显糊化黏度，只有在120°C甚至140°C条件下，才表现出显著的糊化和黏度响应。

这一结果说明，高直链硬粒小麦淀粉在传统测试温度下可能会被低估，其功能激活更依赖高温加工条件。对于挤压膨化、罐头加工、喷射蒸煮等工艺体系而言，这一发现具有直接指导意义。

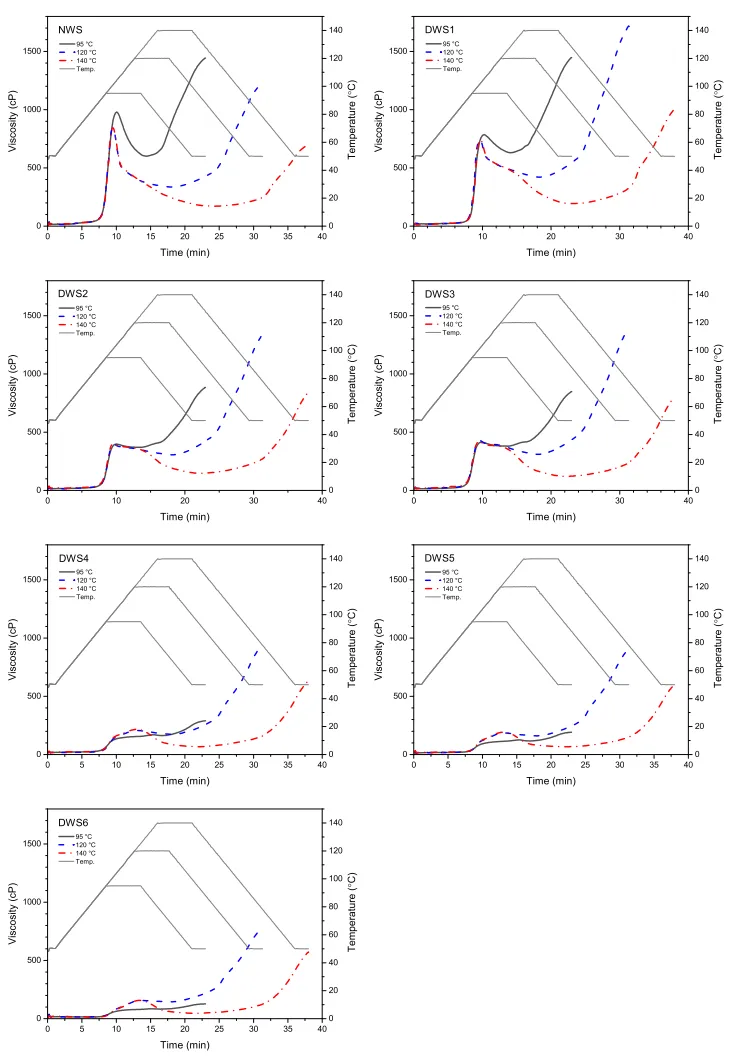

Fig.6：商业普通小麦淀粉（NWS）和分离的硬质小麦淀粉（DWS1-6）在 8%（干基）固含量悬浮液中，于 95°C、120°C 和 140°C 加热温度下的糊化曲线。

高直链硬粒小麦淀粉是否更适合开发慢消化食品？​

体外消化结果显示，在生淀粉状态下，不同样品的消化速率总体遵循正常组高于中等组、高于高直链组的趋势。高直链组由于内部结构更致密，抗性淀粉含量更高，因此表现出更强的抗酶解能力。

在沸水烹煮10分钟后，所有样品的快速消化淀粉含量均有所上升，但高直链样品仍保留更好的酶解抵抗性，其中直链淀粉水平最高的样品表现最突出。这说明即使经历常见热加工，高直链硬粒小麦淀粉仍具备形成慢消化或低GI食品基料的潜力。

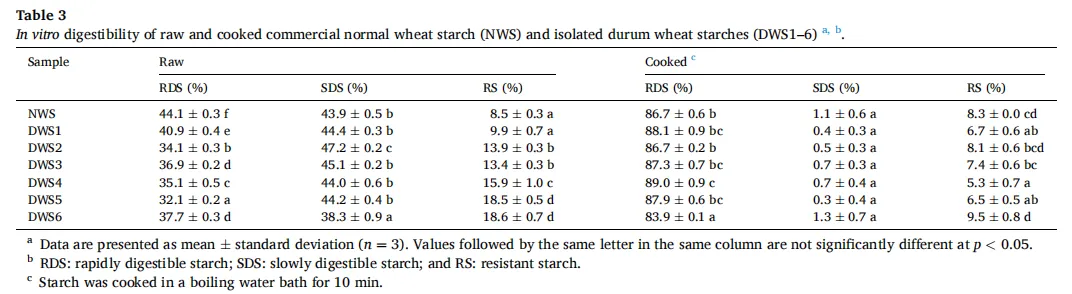

Table 3：生的和糊化后的商业普通小麦淀粉（NWS）和分离的硬质小麦淀粉（DWS1-6）的体外消化特性

主成分分析说明了什么？​

基于多项结构、热特性、糊化和消化指标进行的主成分分析表明，6种硬粒小麦淀粉可被清晰划分为三个功能亚组，即正常直链淀粉组、中等直链淀粉组和高直链淀粉组。这一分类并非仅由直链淀粉含量单一指标决定，而是由晶体结构、支链链长组成、高温加工响应和消化性等多维参数共同支撑。

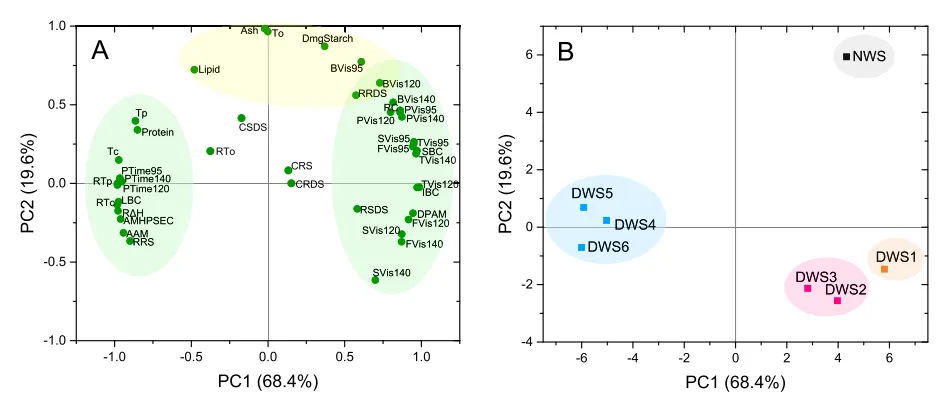

Fig.7：商业普通小麦淀粉（NWS）和分离的硬质小麦淀粉（DWS1-6）的主成分分析：载荷图（A）和得分图（B）。

这意味着在实际原料开发过程中，不能仅凭“高直链”这一标签判断其应用性能，而应结合更系统的结构和功能检测结果进行筛选。依托科学指南针平台，相关研究团队和企业可以围绕淀粉理化指标、热分析、结构分析和消化性评价构建更完整的原料评价体系。

应用价值体现在哪些方面？​

从产业应用角度看，这项研究至少提供了三方面价值。其一，为低GI面食、功能主食和慢消化谷物制品的原料筛选提供了理论依据。其二，证明高温加工条件是激活高直链淀粉功能特性的关键，这对罐藏食品、挤压制品及高温熟化食品的工艺设计具有现实意义。其三，研究建立了“结构—加工—消化性”之间的关联框架，为后续开展淀粉定向改性、配方优化和产品性能预测提供了参考。

结论

综合研究结果可知，随着硬粒小麦淀粉中直链淀粉含量及支链淀粉长分支链比例增加，其晶体结构由A型逐渐向C型和B型转变，糊化温度升高，回生增强，抗性淀粉含量增加，体外消化速率降低。尤其对于高直链样品而言，只有在120°C至140°C的高温条件下，其糊化和功能特性才能得到更充分体现。

因此，高直链硬粒小麦淀粉在低GI面食及慢消化食品开发中具有重要潜力，但其真实应用价值需要放在高温加工场景下进行评价。对于从事淀粉结构表征、热性能测试、加工行为分析和消化特性研究的单位而言，这项工作也进一步说明了系统检测与多维分析的重要性。
