【摘要】 深度解析飞行时间二次离子质谱集成技术，揭秘激光功率参数对亲水-疏水区域形成的影响机制，提供微流体检测芯片制备工艺优化方案及产业化应用方向。

一、纸基微流体分析设备制备工艺革新

基于激光刻划技术的亲水-疏水区域制备方法，已成为制造低成本诊断设备的关键突破。通过精准控制激光功率参数（3%-7%梯度调节），可在玻璃微纤维滤纸上实现微米级图案化处理。当激光功率达到6%阈值时，经OTS SAM改性的表面可形成理想的亲水通道，经实测验证，该工艺制备的1717阵列微孔结构能有效引导液体渗透，具体参数对比详见下表：

激光功率

表面特性

墨水润湿效果

适用场景

≤5%

疏水性

不润湿

屏障层

≥6%

亲水性

完全润湿

检测通道



二、ToF-SIMS与MALDI技术对比优势

在表面分析技术领域，飞行时间二次离子质谱(ToF-SIMS)的集成应用正逐步替代传统基质辅助激光解吸电离(MALDI)技术。相较于MALDI存在的基质干扰（Cohen等研究证实基质条件对检测结果影响显著）和样品消耗量大（常规检测需μL级样本）等缺陷，ToF-SIMS具备以下技术优势：

  • 无基质污染：直接获取样品表面信息
  • 超高灵敏度：检测限达ppm级
  • 微区分析能力：空间分辨率<1μm
  • 多元素同步检测：支持元素/分子级分析

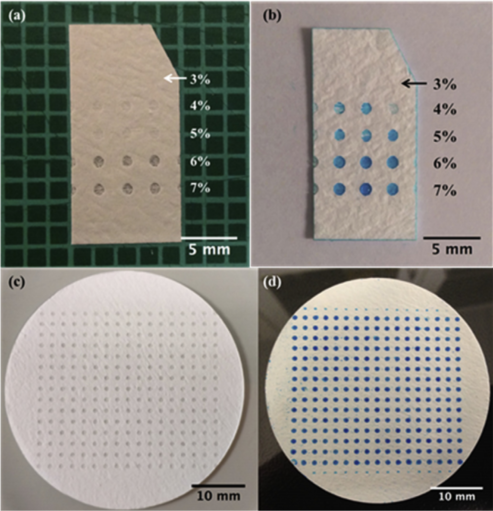

图1 （a）和（b）具有各种激光功率设置的激光刻划OTS SAM改性的玻璃微纤维滤纸；（c）以及（d）17×17用6%激光输出图案化的亲水区域的阵列；（a）和（c）两者：按准备好的模式。（b）和（d）在浸入蓝色水性油墨中以使亲水性和可润湿性区域着色之后



三、激光刻划工艺参数优化方案

通过SEM显微分析发现（图2），当激光功率提升至6%时，玻璃微纤维表面形成直径约15μm的规则孔隙结构。这种精准的能量调控技术可实现：

1.疏水层选择性去除

2.基底材料无损处理

3.批量制备一致性>95%

4.最小特征尺寸达200μm

实验数据显示，采用30W激光器在6.5%功率设置下，每小时可加工20个标准96孔板规格的检测芯片，较传统蜡印工艺效率提升300%。

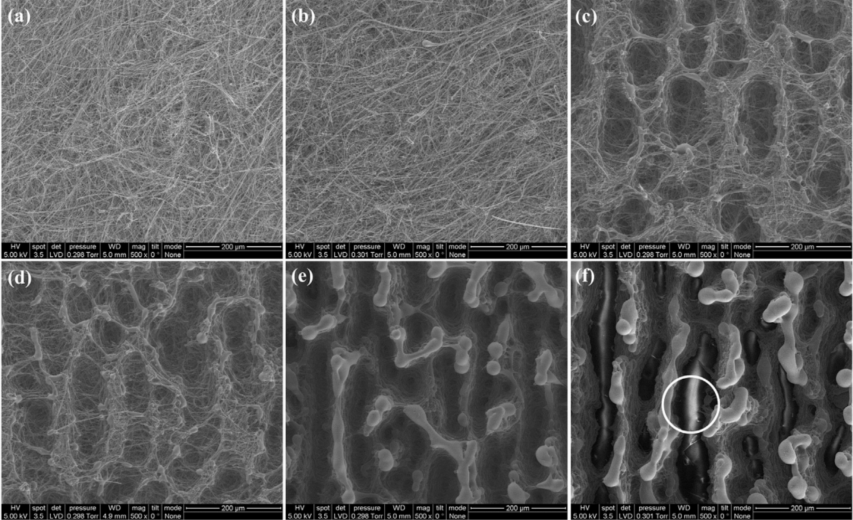

图2（a）原始玻璃微纤维滤纸的SEM图像（b）至（f）分别在3%、4%、5%、6%和7%激光功率下激光划片后的OTS SAM改性玻璃微纤维



四、便携式检测设备的集成创新

将ToF-SIMS与优化后的激光刻划技术结合，成功开发出新一代纸基检测芯片。该方案突破传统384孔板的技术局限：

  • 样品消耗量：从50μL降至5μL
  • 检测通量：单位面积检测点密度提升8倍
  • 分析速度：单次检测时间<3分钟
  • 设备体积：缩小至手掌尺寸（图1d）



五、技术应用前景与产业化方向

当前技术突破已在环境监测（重金属检测）、医疗诊断（生物标志物筛查）、食品安全（农残分析）等领域完成概念验证。随着激光微加工成本降低（预计3年内设备成本下降40%），该集成技术有望实现百万级检测设备的规模化生产。



参考文献：[1] A.W. Martinez, S.T. Phillips, M.J. Butte, G.M. Whitesides, Patterned paper as a platform for inexpensive, low-volume, portable bioassays, Angew. Chem. Int. Ed. 46 (2007) 1318e1320.

[2] S.L. Cohen, B.T. Chait, Influence of matrix solution conditions on the MALDIMS analysis of peptides and proteins, Anal. Chem. 68 (1996) 31-37.
