【摘要】 了解 EBSD 能回答哪些材料问题，掌握原理、IPF 图、极图、晶界图与 KAM 图的阅读边界，并为后续测试沟通做好准备。





当研究问题落在晶粒取向、相分布、晶界特征或局部取向差上，仅看显微形貌往往不够。EBSD（电子背散射衍射）是在扫描电子显微镜中获取晶体学信息的方法：它把材料表面产生的背散射衍射花样转化为可空间定位的取向、相与晶界信息。对准备开展材料表征的研究者来说，真正要先回答的不是“能不能做 EBSD”，而是“我希望从哪一类图中得到什么判断”。

科学指南针提供 EBSD 服务，可围绕微观组织、取向分析等研究需求展开沟通。本文先把方法的工作方式、可获得的信息以及几类常见图谱的阅读边界讲清楚，帮助你把研究问题说得更准确。



EBSD 能回答什么问题？

EBSD 的核心价值，是在样品表面按位置获取晶体学信息，再以图、统计或空间分布的方式呈现。它适合用于讨论以下问题：

  • 晶粒的形貌、尺寸和取向分布是否存在明显差异；

  • 不同区域、不同相或不同组织之间的取向关系如何；

  • 是否需要观察相分布、织构或晶界特征；

  • 经加工、热处理或服役后，局部取向变化是否值得进一步比较。

这里的关键词是“讨论”和“比较”。EBSD 给出的信息需要放回材料成分、加工历史、取样位置和其他表征结果中理解。一张图可以给出很强的线索，却通常不是单独证明材料性能变化的唯一依据。



EBSD 如何把衍射信息变成可读结果

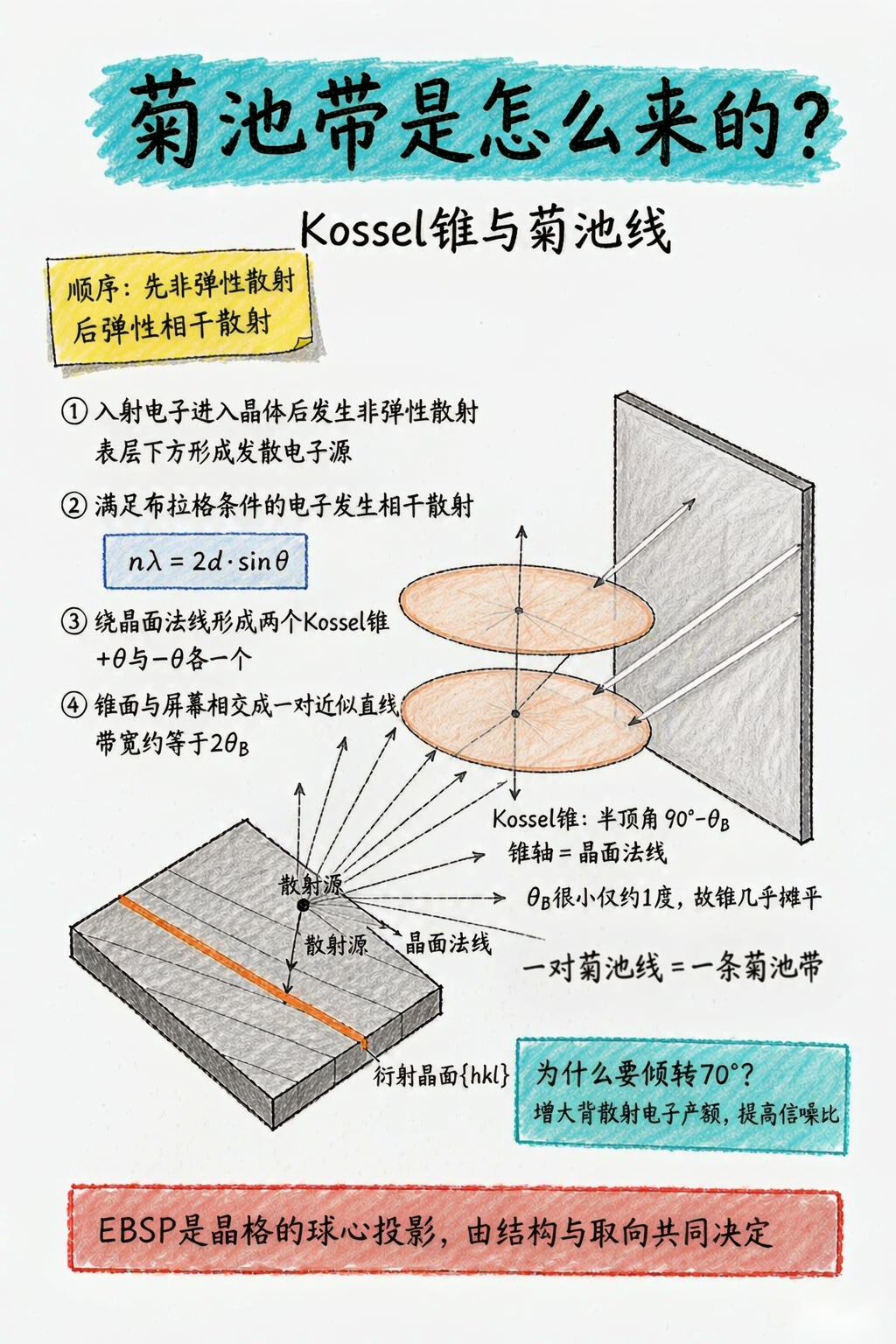

在扫描电子显微镜内，电子束作用到倾转的晶态样品表面，会产生包含晶体结构与取向信息的背散射衍射花样。花样中可识别的菊池带，是后续索引与取向判定的重要信息。实验会在选定区域内逐点采集并处理这些信息，最终形成空间分布结果。

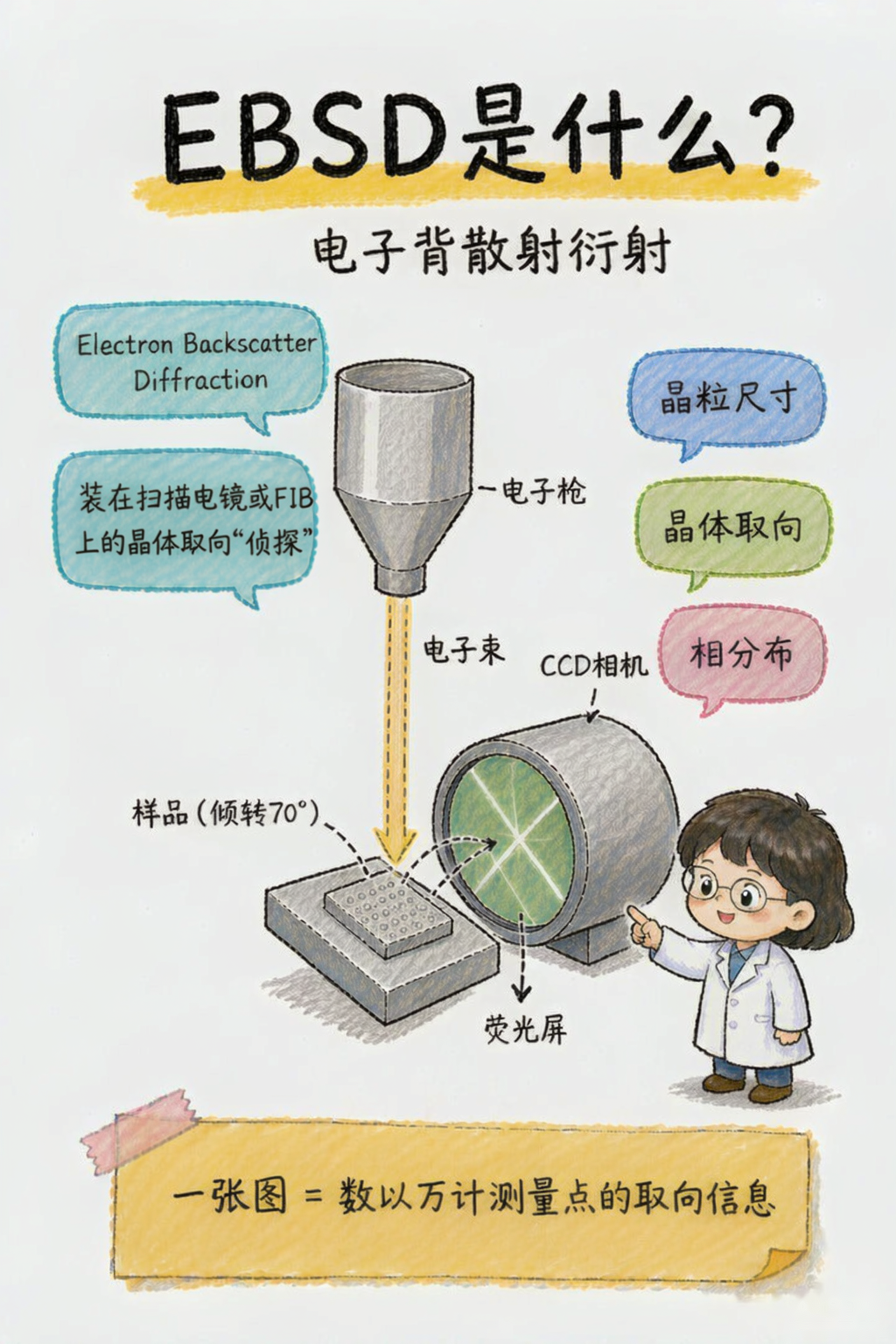

这张示意图把电子束、倾转样品和探测屏幕放在同一视角中。它提醒我们：EBSD 不是只对“材料名称”做判断，而是在具体区域、具体表面状态和具体采集条件下读取衍射信号。

菊池带并非脱离实验条件独立存在。测试面是否平整、清洁，是否残留划痕或变形层，以及采集条件是否适合，都会影响花样质量和后续结果的可用性。因此，读图时既要看彩色分布，也应先确认研究问题、采样区域和制样状态是否匹配。

EBSD 与 EBSP 有什么区别？

日常交流中，“EBSD”常被用来概括整套测试与分析方法；EBSP 更严格地指电子背散射衍射花样本身。区分二者并不是术语游戏：当研究者说“花样质量不好”时，讨论的是信号与图样；当说“EBSD 结果能否支持取向比较”时，讨论的是从采集到索引、制样再到解释的完整链条。



IPF、极图、晶界图和 KAM 图分别看什么

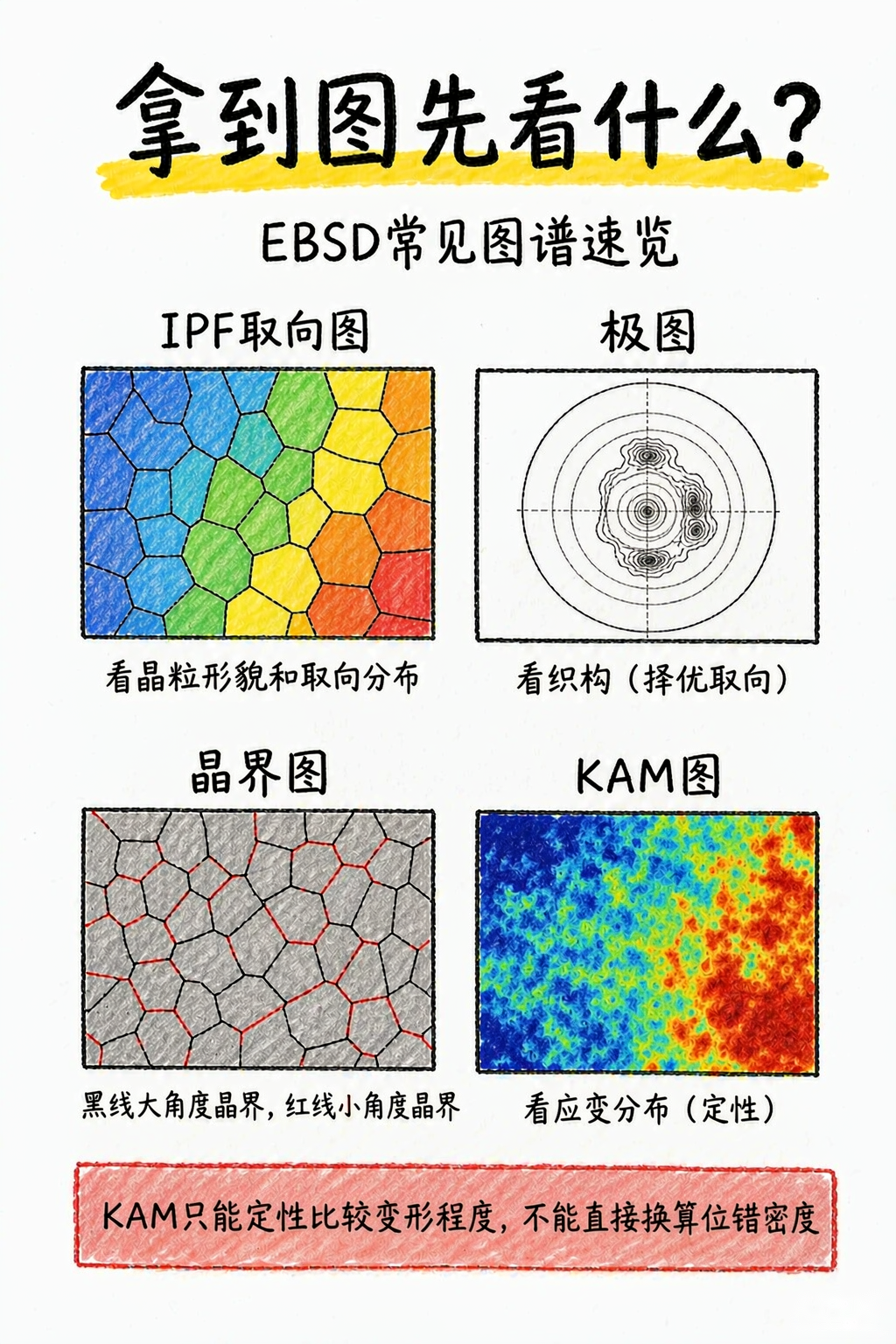

同样来自 EBSD 数据，不同图谱回答的问题并不相同。先确定问题，再选图和统计方式，通常比先追求“图越多越好”更有效。

图谱或结果

更适合回答的问题

阅读时要保留的边界

IPF 图（反极图取向图）

不同晶粒或区域的取向怎样分布，是否出现取向差异

颜色表示的取向需结合所选参考方向理解，不能直接等同于性能优劣

极图

某类晶面或晶向在样品坐标中的分布是否具有偏好

适合讨论织构倾向，但结论要结合样品坐标、取样方向和统计范围

晶界图

晶界位置、类型或特征分布是否值得关注

晶界分类与阈值设置会影响观察结果，应明确比较条件

KAM 图

邻近测点之间的局部取向差是否存在相对变化

在这里更适合作为定性比较线索，不能直接换算为位错密度

这四类图的共同前提是：所比较的数据应来自可比的区域、制样和采集设置。比如要比较两组材料的局部差异，先确认扫描区域、步长和表面质量是否具有可比性，再讨论色阶上的变化是否有意义。



从研究问题倒推：该优先关注哪类 EBSD 信息？

可以用下面这条路径整理需求。

你的起点

可优先沟通的 EBSD 信息方向

下一步需要补充的背景

想看晶粒在不同区域是否有取向差异

取向分布、IPF 图

样品方向、取样区域和对比对象

想了解组织中是否有不同相或相区

相分布与空间对应关系

已知或待确认的相信息、其他表征线索

想观察晶界附近的特征

晶界图及相关统计

关注的界面、区域范围和比较目的

想比较加工或热处理后的局部变化

KAM 等局部取向差线索，以及取向和晶界结果

工艺条件、对照样和预期变化位置

这样写需求的好处，是让“做一次 EBSD”变成一个可讨论的研究问题。科学指南针在沟通 EBSD 服务时，也更容易围绕你关心的微观组织或取向分析方向确认后续信息，而不是只停留在一个方法名称上。



什么时候需要先把测试准备讲清楚？

如果你已经有样品、目标区域和对照对象，下一步应转向测试准备：样品测试面是否适合、希望比较哪些区域、需要哪些晶体学信息、已有表征结果能提供什么背景。这些因素会直接影响沟通的有效性。

可继续阅读“EBSD测试前的样品与问题准备清单”，把研究问题和样品状态整理成一份便于技术沟通的说明。科学指南针可据此与您讨论 EBSD 服务是否适合当前问题；具体条件、安排和可交付范围仍应以技术评估为准。



常见问题

EBSD 能直接说明材料性能吗？

EBSD 可以提供与组织、取向、相分布和晶界相关的晶体学信息，为理解结构差异提供线索。但材料性能通常还受成分、缺陷、工艺、尺寸和测试条件等因素影响，不能把单张 EBSD 图直接当作性能结论。

KAM 图能不能直接算位错密度？

不宜直接这样处理。在本页的使用边界中，KAM 用于观察和比较局部取向差的定性线索。若研究需要定量关联，应说明模型、条件和其他证据，避免把色阶变化直接等同于某个确定物理量。

EBSD 前为什么总强调表面状态？

因为衍射花样质量与样品表面状态和采集条件有关。划痕、残余应力或不合适的表面处理可能降低花样质量，进而影响后续索引和结果解读。测试前应把材料、目标区域和现有制样状态一并说明。



读 EBSD 结果时，先做这三个一致性检查

无论报告中呈现的是取向图、晶界图还是局部取向差图，建议先用三个问题给结果“定坐标”。第一，图上的区域是否就是研究问题所指的区域，例如是否避开了与目标无关的边缘、孔洞或夹杂附近区域；第二，用来比较的样品是否采用了可比的制样与采集条件；第三，图中看到的差异是否能和已有的工艺、组织或成分背景对应起来。只有当这三件事能够对上，一张图才更可能成为后续分析的可靠起点。

这也是为什么 EBSD 结果不宜脱离样品信息单独转发或解读。相同的颜色变化，放在不同的材料状态、样品方向或比较范围中，可能回答的是完全不同的问题。把图、样品位置和比较对象放在一起，能显著降低过度解释的风险。



如何把 EBSD 需求写成一句可沟通的话

一个好的需求描述，通常包含材料对象、比较对象、区域和希望获取的信息。例如：“比较两组处理状态下某截面区域的晶粒取向与晶界特征，并结合已有显微观察判断差异是否值得进一步分析。”这类表达没有预设结论，却明确了研究对象和判断路径。

相反，“帮我做一张 EBSD 图”信息量太少：无法判断需要关注取向、相、晶界还是局部变化，也无法确定应选择哪里作为观察区域。即使暂时不掌握全部细节，也可以先列出最关心的两个问题，并标注已知的样品处理过程。这样与科学指南针沟通 EBSD 服务时，讨论更容易从方法名称进入实际研究设计。



当图谱和预期不一致时，怎样继续判断

图谱与预期不同并不必然意味着测试“失败”。首先可回看研究问题是否足够具体：比较的是同一类区域吗，还是把成分、组织或方向并不相同的位置放在了一起？随后再核对测试面状态、扫描区域与对照样的可比性。若差异仍然存在，就可以把它作为下一轮显微观察、成分分析或工艺追溯的线索，而不是仓促给出单一因果解释。

这种处理方式也适合写进项目记录：说明样品位置、对照关系、图谱中观察到的现象，以及暂时不能从 EBSD 单独回答的部分。保留这些背景，后续与科学指南针讨论 EBSD 服务或补充表征时，能够更快回到真正需要验证的问题。



结语：先明确问题，再让图谱服务于判断

EBSD 的价值不在于得到一组颜色鲜明的图，而在于用晶体学信息回答明确的材料问题。先分清自己关心的是取向、相、晶界还是局部变化，再选择相应的图谱与比较方式，结果会更容易被解释和复用，也更能服务于下一步决策。对于需要进一步评估的项目，科学指南针可提供 EBSD 服务沟通，协助把研究问题转换为可讨论的测试需求。
