【摘要】 说明低角度晶界在 EBSD 中应如何统计、与 KAM/GND 如何联合判读,以及哪些局部机制需要 FIB+TEM 进一步验证。
低角度晶界通常反映晶体取向的较小连续变化,但它不是一个仅凭比例高低就能解释性能的指标。在近 alpha 钛合金中,LAGB 网络可能与亚晶、位错排列和局部变形协调有关;要讨论其作用,需要先保证 EBSD 的步距、索引质量、阈值定义和统计区域可比,再将其与变形前后的取向差和局部错配趋势对应。
低角度晶界在 EBSD 中如何识别

EBSD 可将晶界按取向差范围分类,并结合晶粒图、取向差分布和 KAM 图定位可能的局部化区域。比较不同热加工或成分状态时,必须使用一致的边界定义、步距和清理规则;否则,LAGB 比例差异可能来自采集参数而非组织本身。KAM 的升高可提示局部取向梯度增加,但还会受步距、噪声和表面质量影响。
从统计图到机制需要增加什么证据
|
EBSD 观察 |
可提出的假设 |
需要核对 |
|---|---|---|
|

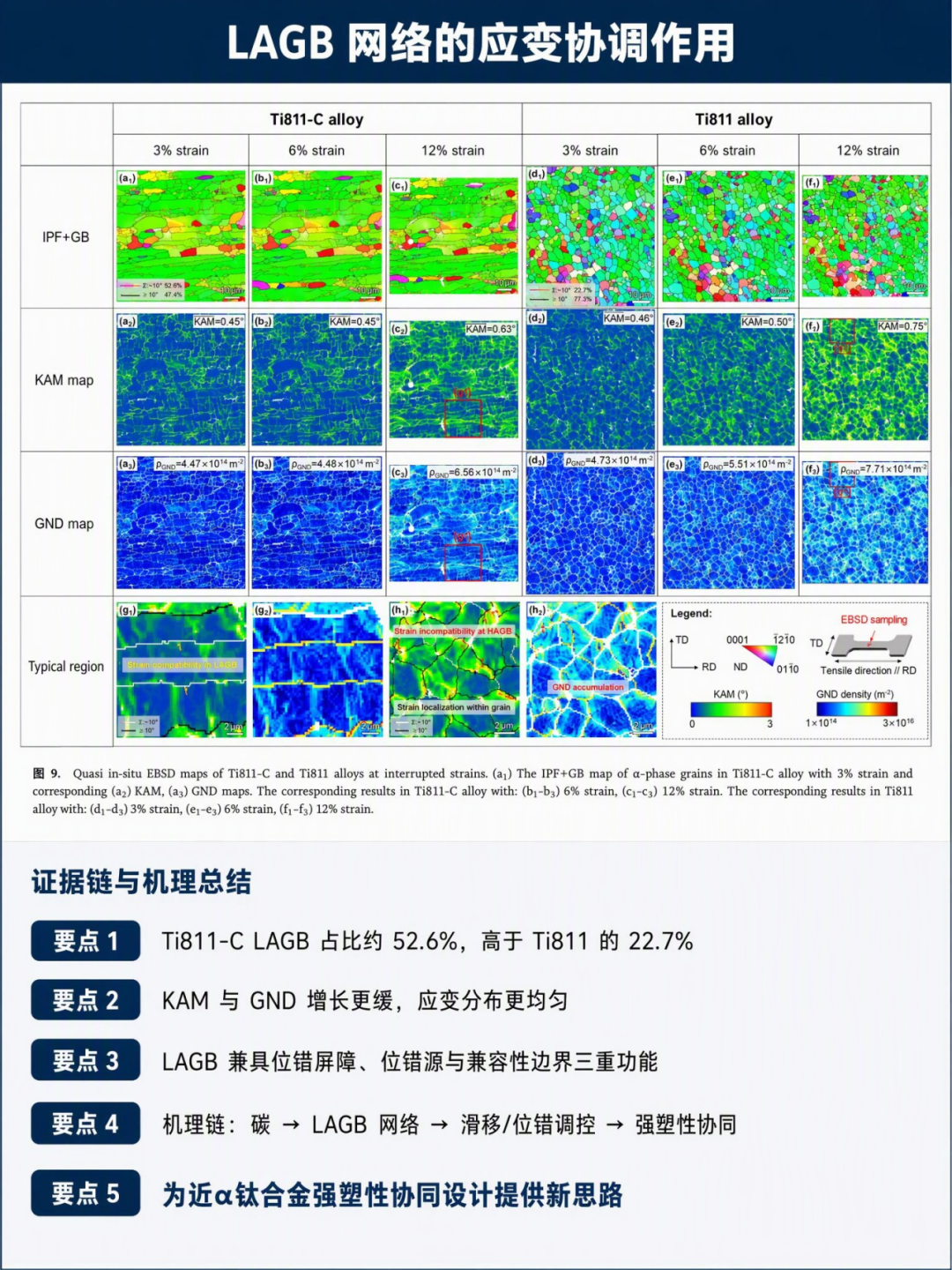

LAGB 比例增加 |
亚晶或位错相关结构更丰富 |
参数一致性和代表区域 |
|
KAM 增长较慢 |
局部化累积趋势可能减弱 |
载荷状态和重复样品 |
|
晶界附近存在梯度 |
界面参与变形协调 |
滑移迹线与局部结构 |
|
取向关系变化 |
可能影响位错传递 |
特定边界的 TEM 观察 |
若机制讨论指向“某一 LAGB 由什么位错阵列构成”或“元素是否在该界面偏聚”,EBSD 不能独立完成验证。此时应以 EBSD 图定位目标位置,由 FIB 制备定向薄片,再用 TEM/HRTEM 或谱学方法观察局部结构。科学指南针可将 EBSD 的代表区域筛选和 FIB+TEM 的薄片定位安排在同一个样品坐标体系下,减少统计图与局部图无法对应的风险。
科学指南针在 EBSD 项目中也可依据材料状态和研究问题讨论取向差、晶界和 KAM 的数据输出,而不是把所有图都作为固定套餐。对于需要比较变形协调能力的项目,应同时保留初始态、关键应变状态和相同区域的采集记录。
结果表达应保留哪些可复核条件
报告 LAGB 网络时,建议同时列出取向差分类范围、扫描步距、有效索引区域和清理规则;报告 KAM 趋势时,应标注邻域设定、是否剔除晶界邻点以及不同状态是否采用相同参数。这样,后续比较才能区分真实组织差异与数据处理条件差异。对于只在个别晶粒出现的高 KAM 区域,更适合描述为待验证的局部线索,而不是整体材料的平均行为。
常见问题
LAGB 增加一定意味着塑性更好?
不一定。它可能与位错储存和亚晶结构有关,但仍需结合滑移、局部化和断裂证据判断。
KAM 可以直接换算为位错密度吗?
不应直接等同。KAM 是局部取向差指标,其解释需要考虑步距、材料、模型与采集质量。







您已经拒绝加入团体
