难熔高熵合金如何实现均匀塑性？局部化学波动与位错机制

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。

先给结论：难熔高熵合金的强塑性协同，不一定来自可见的第二相或单纯晶粒细化，也可能来自原子尺度的局部化学波动。以 Ti₅₀Nb₂₀V₃₀（TNV）和 Ti₄₅Nb₁₅V₃₀Zr₁₀（TNVZ）为例，Zr-V富集的局部化学异质性能够影响位错组态，保留刃位错，增强多滑移和滑移传递，使塑性应变更均匀地分布到更大区域。

1. 为什么难熔高熵合金容易出现局部失稳？

难熔高熵合金通常具有较高强度潜力，但室温拉伸时可能较早出现颈缩或局部化变形。问题不只是材料“够不够强”，还包括位错能否持续储存、多个滑移系统能否被激活，以及相邻晶粒之间能否有效传递塑性。

如果塑性集中在少数晶粒或少数滑移带中，局部应变会快速放大，宏观上就表现为颈缩和失稳。要理解这一过程，需要把平均成分、原子尺度成分波动、位错结构、晶体取向和拉伸应变场连起来。

2. 局部化学波动到底改变了什么？

局部化学波动是多元固溶体中偏离平均成分的原子尺度变化，不等于已经形成了一个可分辨的第二相。TNVZ中的Zr-V富集和短程化学有序，会改变位错在局部晶格中的运动阻力和相互作用方式。

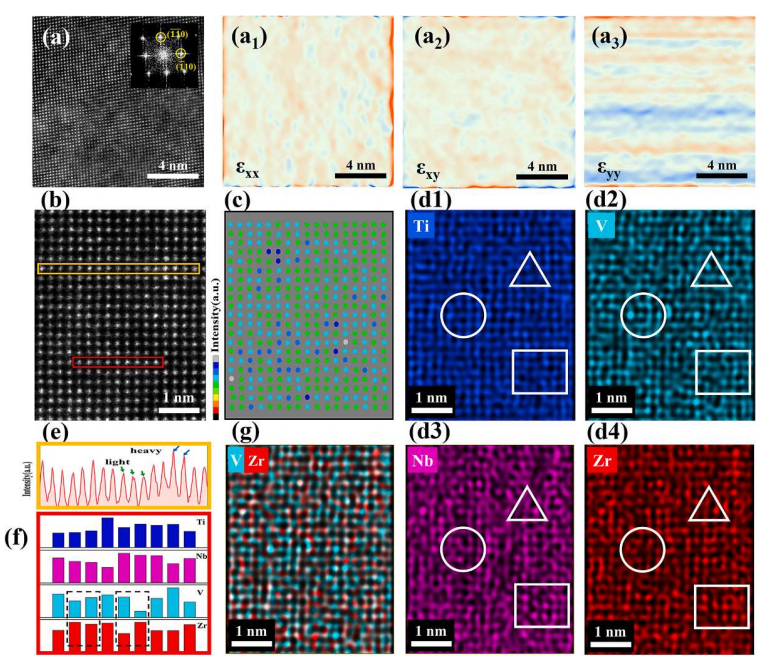

原子分辨 STEM-HAADF 可观察原子列，EDS 可提供元素分布，GPA 可显示局部应变波动。三者结合后，才有可能判断局部成分波动是否与局部晶格应变、位错钉扎或短程有序相互对应。

3. 为什么刃位错的保留有助于均匀变形？

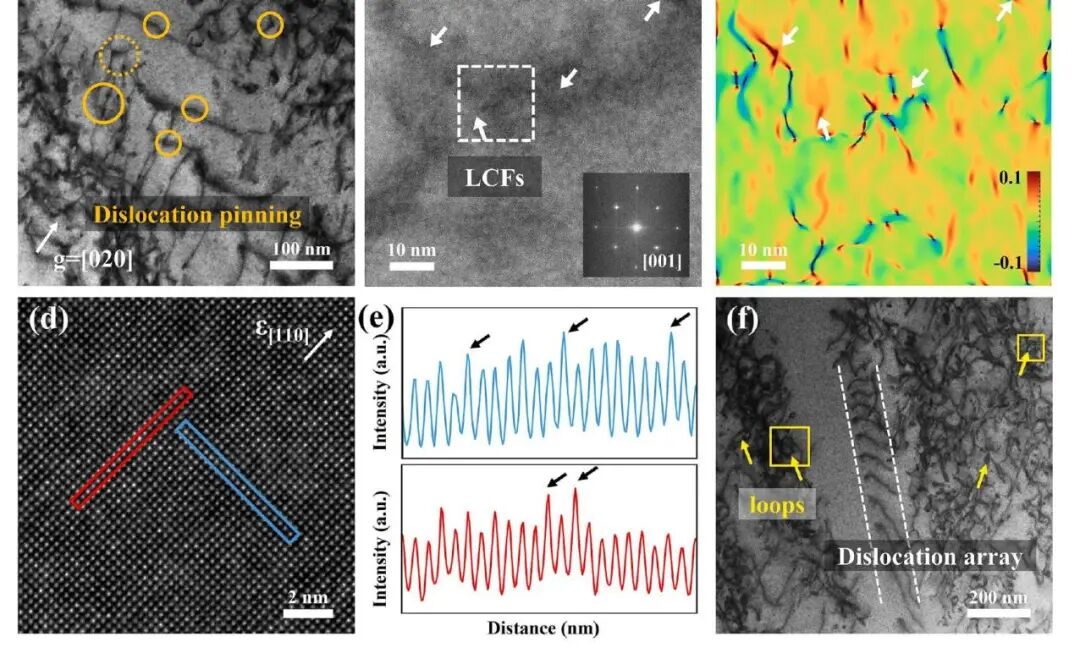

在近似随机固溶的体系中，位错组态可能以长直螺位错为主，滑移更容易集中于少数路径。TNVZ中除了螺位错，还保留了刃位错和混合位错。刃位错改变了局部应力场的对称性，可能增强螺位错与刃位错之间的相互作用，提升位错储存和潜在硬化能力。

这里的关键不是“位错越多越好”，而是位错组态能否在继续变形时形成稳定的相互作用和应变分配。如果位错被合理钉扎并持续参与多滑移，材料就更可能推迟局部失稳。

4. EBSD如何把位错机制连接到晶粒间协调？

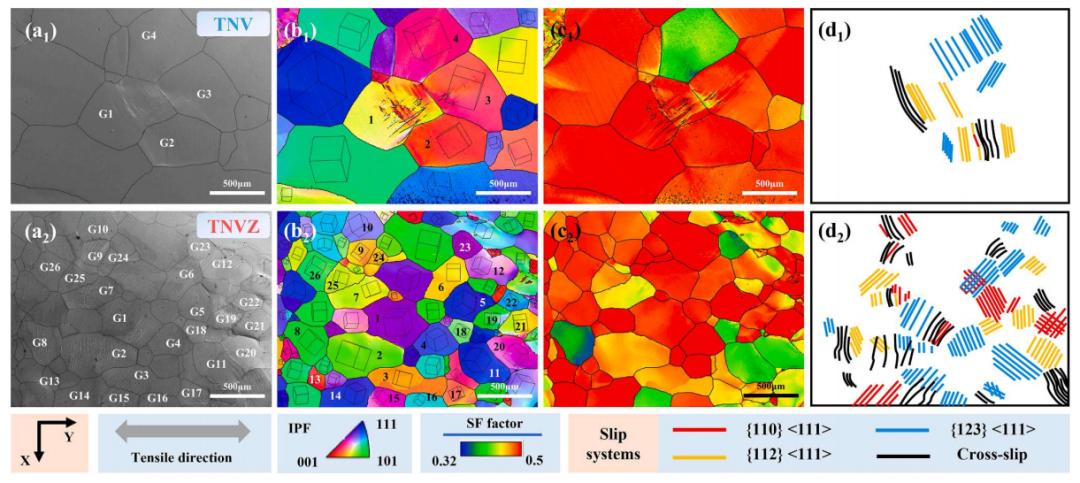

EBSD能够提供晶粒取向、IPF、Schmid因子、滑移迹线和晶界几何信息。TNVZ中观察到更多类型的滑移系统，包括 {110}<111>、{112}<111> 和 {123}<111>，并伴随交滑移和更丰富的晶粒间传递路径。

滑移传递不只取决于几何兼容因子 m′。界面附近还需要足够的局部驱动力。局部化学波动造成的潜在硬化，可以提高晶界附近的应力水平，使塑性更容易从一个晶粒传到相邻晶粒，而不是停留在单个晶粒内部。

5. 宏观拉伸结果如何验证机制？

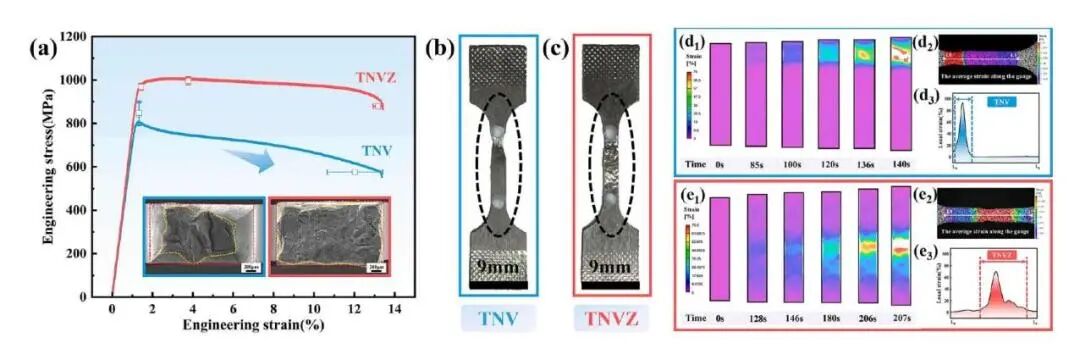

TNV的抗拉强度为 848 ± 55 MPa、断裂应变为 11.9 ± 2%；TNVZ的抗拉强度为 1009 ± 19 MPa、断裂应变为 13 ± 0.2%。在对应测试条件下，TNVZ强度和断裂应变同时提高，DIC也显示其应变分布更均匀。

这里要避免把单个表征结果直接等同于宏观性能原因。更完整的证据链应是：STEM-EDS/GPA确认原子尺度波动，TEM确认位错组态，EBSD确认滑移系统与晶界传递，DIC确认应变是否在标距段均匀传播，最后再用模拟检验局部机制。

6. 这类材料项目需要怎样的测试组合？

如果目标是解释局部化学波动与强塑性协同，建议按问题组合技术：

• 成分与原子应变：STEM-HAADF、STEM-EDS、GPA；

• 晶粒取向和滑移传递：EBSD、IPF、Schmid因子和滑移迹线；

• 位错与微带：明场/暗场TEM、双束STEM；

• 宏观局部化：拉伸、DIC、断口SEM；

• 机制验证：MD/MC或晶体塑性建模。

相关测试方案可查看STEM-EDS与EBSD如何组合；如果关注载荷下晶粒取向和应变演化，可查看原位EBSD测试方案；若项目来自LDED工艺，继续阅读LDED难熔高熵合金失稳评价。
