GD-OES和GD-MS是什么？金属深度成分、电池界面与薄膜梯度分析指南

科研人必备干货｜全套科研知识库

常用科研资料汇总，点击领取即可获取。

先说结论：如果你的问题不只是“样品表面有什么元素”，而是“这些元素沿深度方向怎么分布、界面层有多厚、同位素或痕量元素有没有迁移”，GD-OES 和 GD-MS 往往比单点表面分析更合适。它们都属于逐层去除、逐层检测的深度剖析方法，但侧重点并不一样。

1. GD-OES 和 GD-MS 分别擅长什么？

GD-OES 通过辉光放电溅射后检测发射光谱，更适合实时性较强的深度剖析、工程质量控制和工艺窗口比较。GD-MS 则更擅长低检出限、同位素分辨和复杂界面机制研究，适合痕量元素和同位素迁移问题。

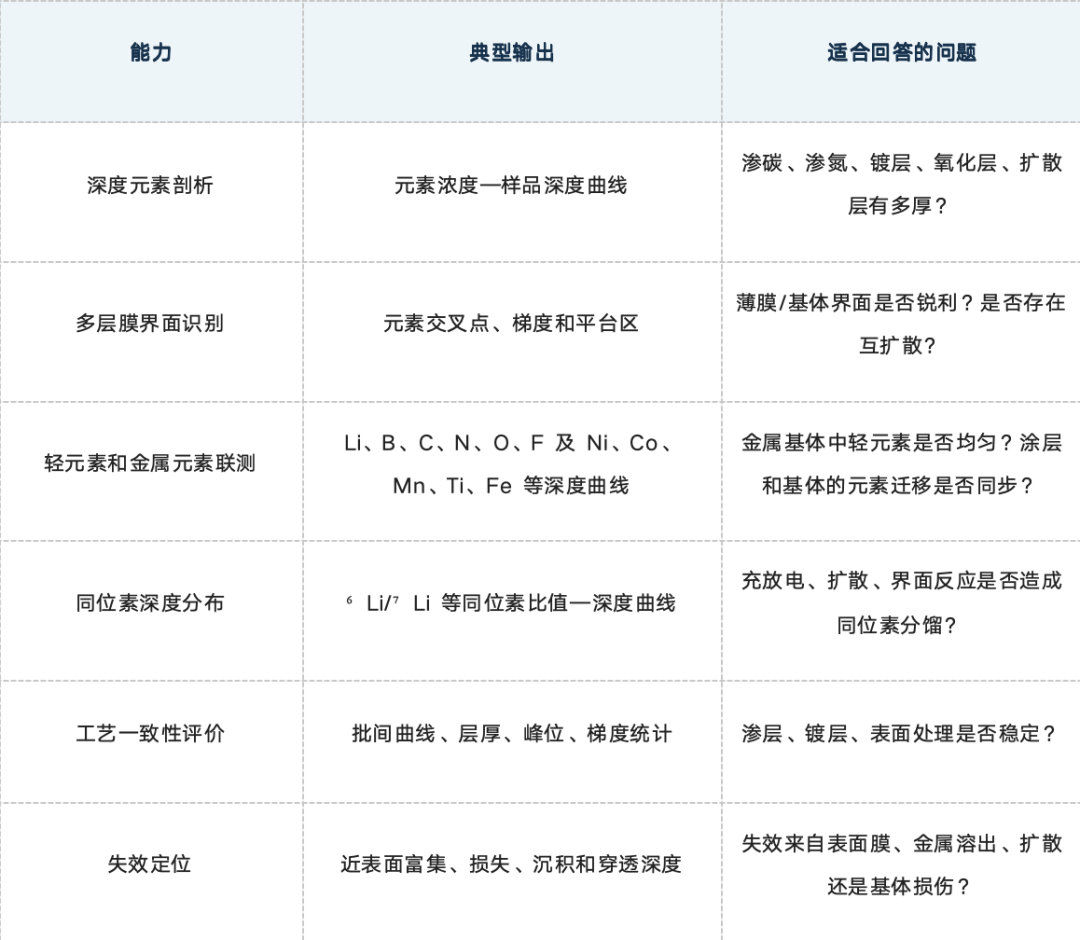

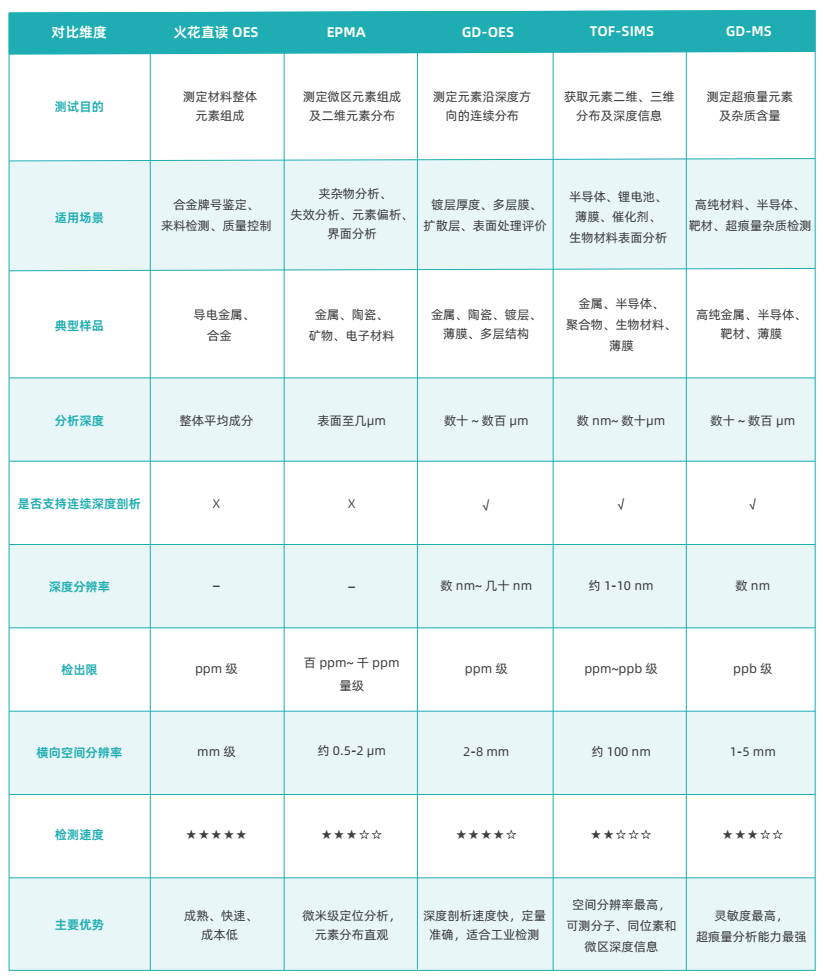

图：GD-OES 与 GD-MS 的能力边界、适用材料和输出重点。

2. 哪些材料最适合做辉光放电深度剖析？

常见高匹配样品包括：

• 钢、工具钢、镍基合金、钛合金、铝合金、铜合金和镁合金；

• 氮化、渗碳、渗硼、氧化、阳极氧化、PVD/CVD 镀层、电镀层和扩散阻挡层；

• NMC、NCA、LCO、LFP 等正极材料，石墨或硅碳负极、固态电解质、集流体和界面膜；

• 多元薄膜和需要比较厚度方向元素梯度的器件材料。

如果样品需要比较热处理前后、表面改性前后或循环前后的深度梯度变化，GD 方法通常更容易建立连续证据链。

3. 哪些样品不适合直接上机？

粉末、多孔、粗糙、易挥发或有机物含量高的样品，往往会带来溅射速率误差、基体效应和深度标定偏差。遇到这类样品，通常需要先做压片、镶嵌、截面固定，或者和 SEM-EDS、XPS 深度剖析、截面 TEM 一起解释。

4. 论文里通常会把结果怎么呈现？

GD-OES/GD-MS 常见输出不只是一条曲线，而是：

• 元素或同位素随深度变化的剖析曲线；

• 富集层、扩散层、界面过渡层和基体平台区的厚度估计；

• 多元素共定位关系；

• 深度积分结果、层间比例、峰值深度和批间差异。

这类结果特别适合解释“成分 - 深度 - 工艺或失效”之间的关系。

5. 电池论文案例说明了什么？

文中 GD-MS 案例基于 NMC111 正极和石墨负极体系，追踪 6Li/7Li 与 F、Ni、Mn、Co 的深度分布。结果显示，循环后正极近表面出现 7Li 富集，负极界面出现 6Li 富集；在 C/3 条件下，正极归一化 7Li/6Li 峰值约为 7。这些结论对应的是原论文具体样品与循环条件，不能直接外推到其他电池体系。

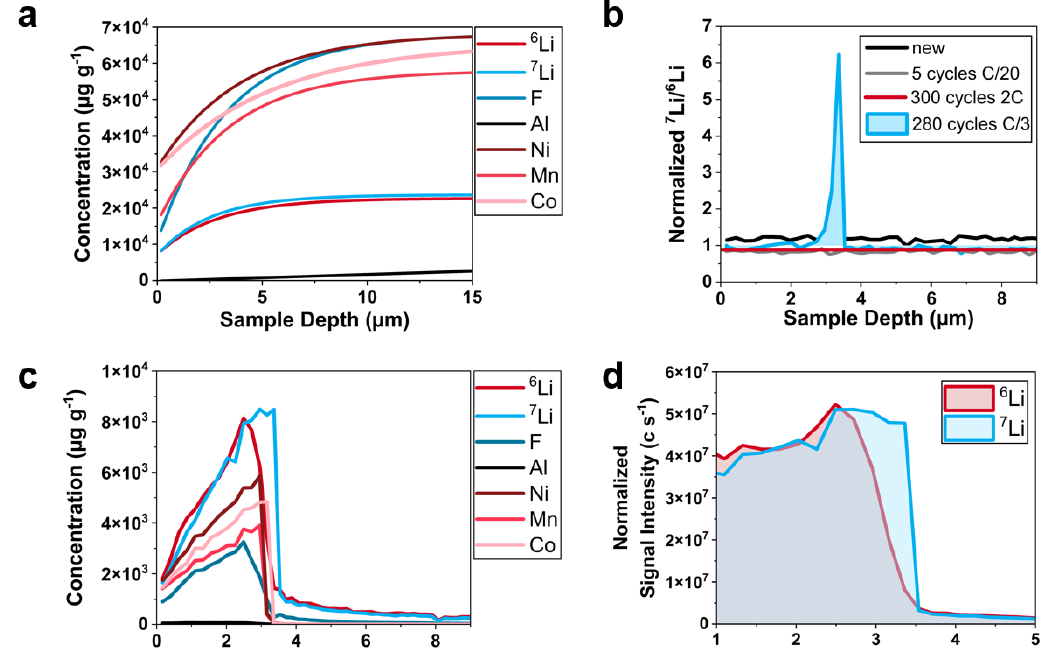

图：GD-MS 可直接给出锂同位素与过渡金属在界面层中的深度分布。

6. 薄膜梯度案例又说明了什么？

在 CIGS 薄膜太阳电池案例中，GD-OES 把 Ag、Cu、In、Ga、Se 沿厚度方向的分布展开出来，帮助研究者判断背接触区域的梯度是否与器件效率提升相关。文中 23.6% 的器件效率来自该论文的特定材料与工艺组合，本身不代表其他薄膜体系会得到相同结果。

图：GD-OES 适合分析多元薄膜在厚度方向上的成分梯度。

7. 什么时候适合提前沟通测试方案？

如果你的项目同时关心层厚、元素迁移、同位素变化和界面失效位置，最好在送样前就确定样品固定方式、溅射区域和是否需要联用测试。科学指南针可围绕 GD-OES/GD-MS 深度剖析、曲线解读和后续联用方案沟通具体路径，但最终测试边界仍需结合样品平整度、均匀性和研究目标确认。

常见问题

GD-OES 和 GD-MS 能互相替代吗？

通常不能完全替代。GD-OES 更偏工程与快速比较，GD-MS 更偏痕量和同位素问题。

电极片能直接做吗？

要看平整度、可固定性和可重复溅射区域，多孔或厚涂层样品通常需要额外校准。

只看表层还需要做 GD 吗？

如果问题只在最表层，XPS 等表面分析可能更直接；如果关心厚度方向演化，GD 更有优势。
